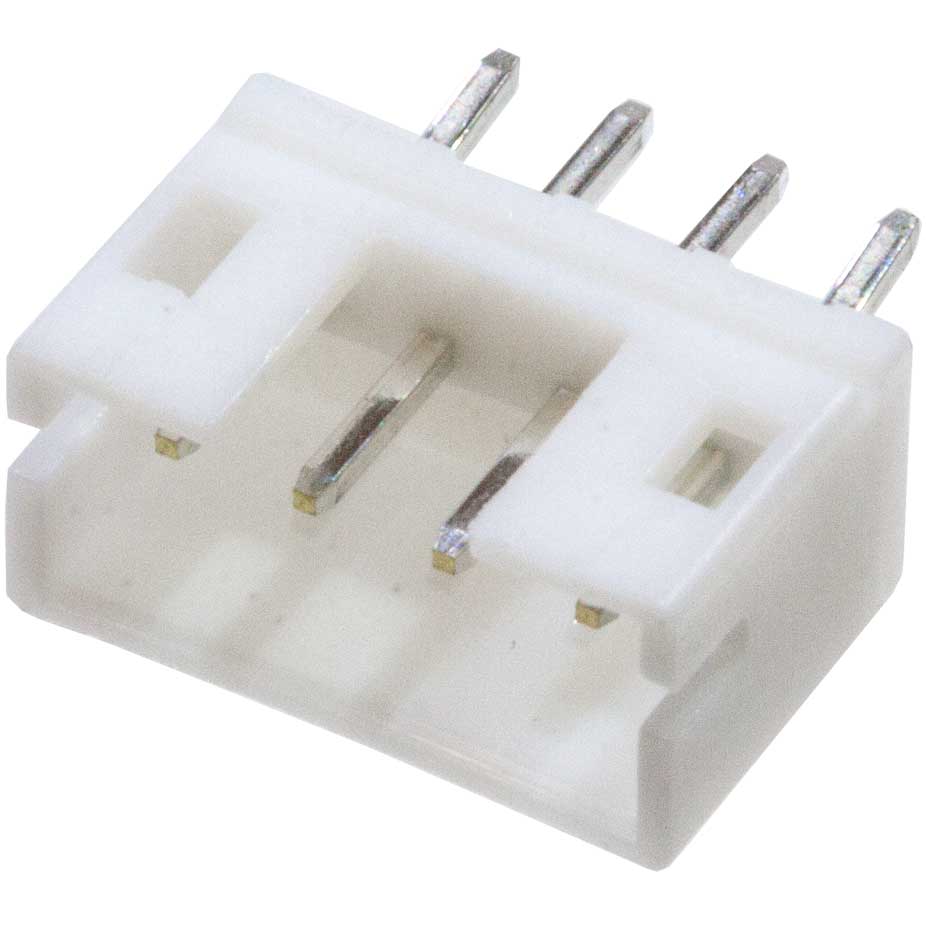

Разъем сигнальный B4B-PH-K-S (LF)(SN)
У поставщика
У поставщиков
52 529 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 8,92 |
| от 60 | 8,56 |
| от 120 | 8,32 |
| от 200 | 8,14 |
Цены поставщиков
Склад 2
В наличии:1 шт
Срок поставки: до 2 недель
Норм. уп.: 66
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 8,92 |
| от 60 | 8,56 |
| от 120 | 8,32 |
| от 200 | 8,14 |
Склад 13
В наличии:51 678 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,23 |
| от 247 | 6,27 |
| от 494 | 5,45 |
| от 1 000 | 4,82 |
| от 2 000 | 4,39 |
Склад 12
В наличии:850 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 50 | 6,66 |
| от 500 | 6,62 |
Описание
Разъем сигнальный B4B-PH-K-S (LF)(SN) от JST. Это компактный штыревой коннектор с шагом 2 мм, рассчитанный на ток до 2 А. Корпус выполнен без свинца (LF) и с покрытием контактов оловом (SN). Подходит для соединения проводов в бытовой электронике, мелкой автоматике и управляющих платах.
Технические характеристики
| Тип | сигнальные |
| Тип | shrouded header (top entry) |
| Цвет | natural (white) |
| Шаг | 2.0mm |
| Тип монтажа | сквозное отверстие |
| Размеры | A: 6.0mm; B: 9.9mm; Ширина: 4.5mm; Height after mounting: 8.0mm |
| Material post | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Ном. ток | 2A AC/DC (AWG #24) |
| Material wafer | PA 66, UL94V-0, natural (white) |
| Соотв. RoHS | Да |
| Ном. напряжение | 100V AC/DC |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 4 |
| Pc board thickness | 0.8 to 1.6mm |
| Applicable wire awg | 32 to 24 |
| Выдерживаемое напряжение | 800V AC/minute |
| Сопр. изоляции | 1000MΩ min |
| Начальное сопротивление контакта | 10mΩ max |
| Contact resistance after test | 20mΩ max |
