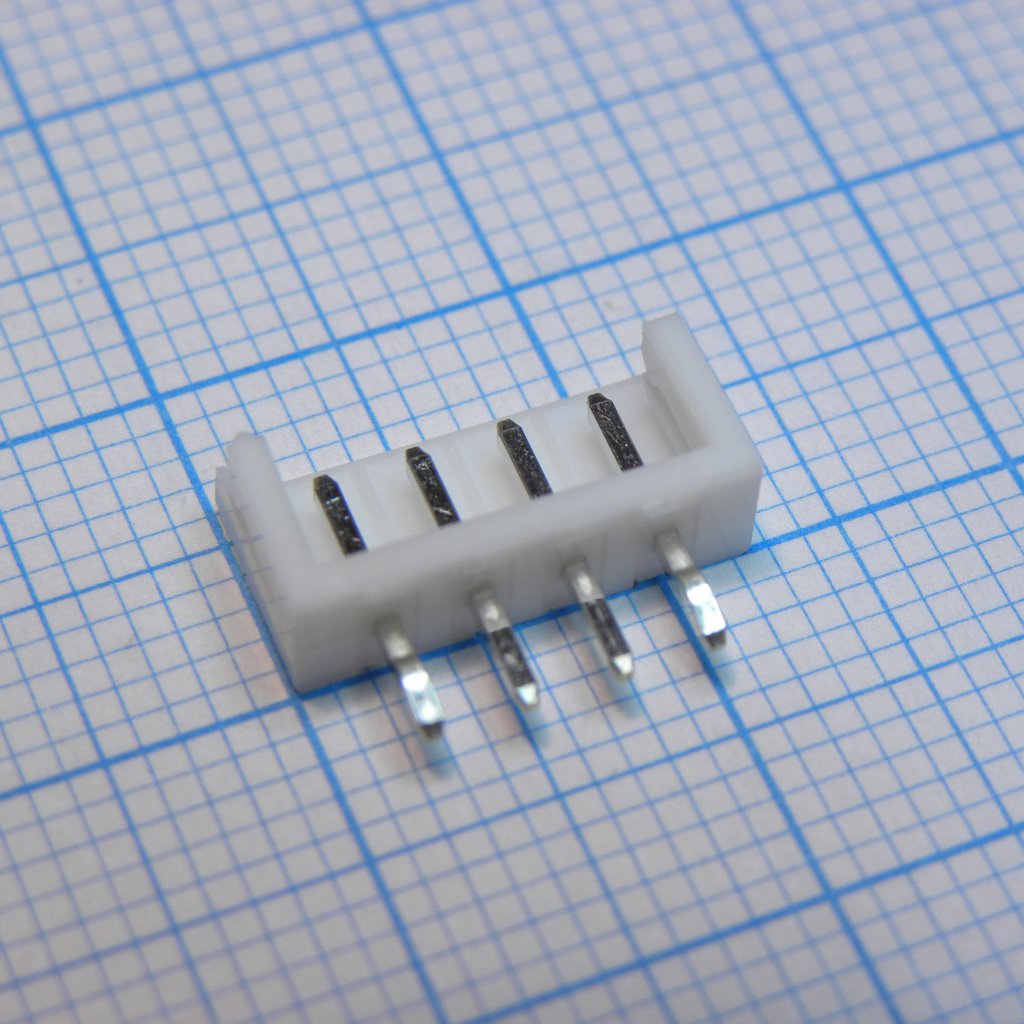

Разъем вилка серии EH прямая на плату, шаг 2,5 мм, однорядная 4 контакта, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
5 013 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:3 013 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,38 |
| от 267 | 6,36 |
| от 533 | 5,51 |
| от 1 000 | 4,85 |
| от 3 000 | 4,42 |
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 100 | 5,01 |
| от 1 000 | 4,29 |
Описание
Вилка JST серии EH — прямой разъем на плату с 4 контактами в один ряд. Шаг выводов составляет 2,5 мм, монтаж выполняется пайкой в отверстия. Корпус имеет защитную экранировку с трех сторон. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Шаг | 2.5mm |
| Ширина | 3.8mm |
| Серия | EH |
| Корпус | Top entry type |
| Тип монтажа | THT |
| Габарит A | 7.5mm |
| Размер B | 12.5mm |
| Размеры a | 7.5mm |
| Размеры b | 12.5mm |
| Тип корпуса | Bag |
| Csa certified | LR20812 |
| Material post | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Тип монтажа | THT |
| Толщина ПП | 0.8 to 1.6mm |
| Tuv certified | R50082349 |
| UL признан | E60389 |
| Тип разъема | Shrouded header |
| Ном. ток | 3A AC/DC (AWG #22) |
| Material wafer | PA 66, UL94V-0, natural (white) |
| Ном. напряжение | 250V AC/DC |
| Wafer material | PA66, UL94V-0, natural (white) |
| Applicable wire | AWG #32 to #22 |
| Соответствие RoHS2 | Да |
| Соответствие RoHS | Да |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Материал корпуса | PA66, UL94V-0, natural (white) |
| Кол-во в упаковке | 1000 |
| Кол-во в коробке | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 4 |
| Pc board thickness | 0.8 to 1.6mm |
| Выдерживаемое напряжение | 800VAC/minute |
| Height after mounting | 8.1mm |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Conn Shrouded Header (3 Sides) HDR 4 POS 2.5mm Solder ST Thru-Hole Box |
| Contact resistance after test | 20mΩ max |
| Contact resistance after environmental tests | 20mΩ max. |
