Алюминиевый электролитический конденсатор. В комплект поставки конденсаторов, произведённых после 01.12.2018, гайки/шайбы не входят
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
7 шт.
Норм. уп.: 16
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 318,93 |
| от 2 | 4 215,39 |
| от 3 | 4 115,74 |
| от 4 | 4 036,62 |
| от 5 | 3 993,06 |
Описание

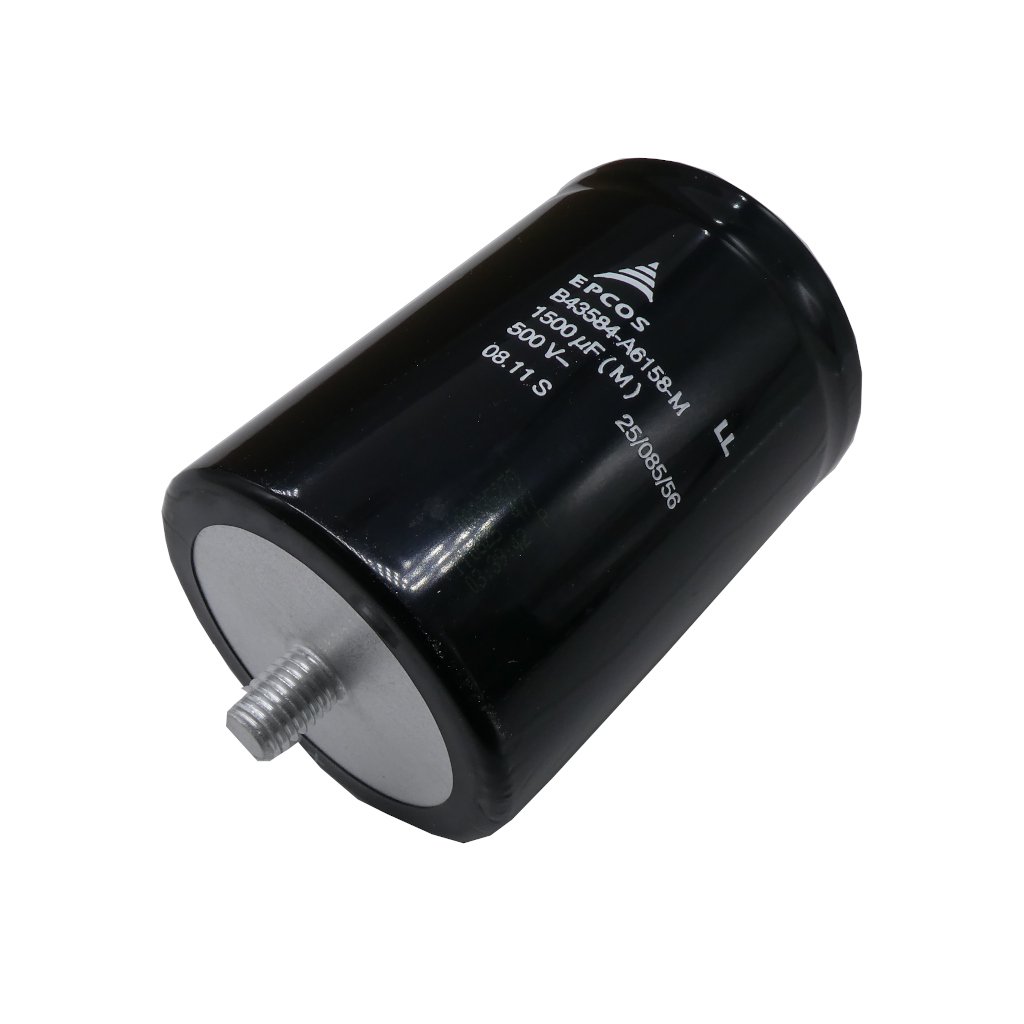

Алюминиевый электролитический конденсатор от TDK-EPCOS. Рассчитан на напряжение 500 В и ёмкость 1500 мкФ, работает при температуре до 85°C. Корпус 76,9×107,5 мм с винтовыми клеммами M6. Подходит для мощных блоков питания и промышленной автоматики.
Технические характеристики
| Примечания | For capacitors produced after 01.12.2018, nuts/washers are not included in the scope of delivery. |
| Серия | B43564, B43584 |
| Вес | 220g to 1900g depending on size |
| Тип монтажа | Screw terminals |
| Terminal | M5, M6 |
| Размеры | d=51.6mm: l=80.7/105.7mm; d=64.3mm: l=80.7/105.7/143.2mm; d=76.9mm: l=105.7/143.2/168.7/220.7mm; d=91.0mm: l=97.0/144.5/221.0mm |
| Useful life | 200...450V: 85°C; VR; IAC,R >15000h; 500V: >12000h; 40°C; VR; 1.5×IAC,R >250000h; 40°C; VR; 1.4×IAC,R >250000h |
| Конструкция | Charge-discharge proof, polar; aluminum case with insulating sleeve; poles with screw terminal connections; mounting with ring clips, clamps or threaded stud |
| Packing units | d=51.6mm: 36 pcs; d=64.3mm: 25 pcs; d=76.9mm: 16 pcs (105.0-168.7mm), 12 pcs (220.7mm); d=91.0mm: 9 pcs |
| Ном. напряжение | 200...500 VDC |
| Импульсное напряжение | 1.15 × VR (for VR ≤ 250 VDC); 1.10 × VR (for VR ≥ 350 VDC) |
| Тип компонента | Aluminum electrolytic capacitor |
| Ток утечки | 20°C, 5 min |
| Соответствие RoHS | Да |
| Self inductance | d=51.6mm: approx. 15 nH; d≥64.3mm: approx. 20 nH; low-inductance design d≥64.3mm: approx. 13 nH |
| Special designs | Low-inductance design; PAPR terminal style; For heatsink mounting |
| Климатическая категория | 25/085/56 (IEC 60068-1) |
| Ном. емкость | 820...33000 µF |
| Коэффициент рассеяния | ≤ 0.20 (20°C, 120 Hz) |
| Ripple current max | d=51.6mm: 34 A; d=64.3mm: 45 A; d=76.9mm: 57 A; d=91mm: 80 A |
| Вибростойкость | IEC 60068-2-6, test Fc: 10...55 Hz, displacement amplitude 0.75 mm, acceleration max. 10 g, duration 3 × 2 h |
| Примечание | 500V 1500uF /76.9*107.5/85°C M6 |
| Допуск емкости | -20% / M |
| Ordering code example | B43584A6158M000 |
| Voltage endurance test | 85°C; VR 2000h |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Cap Aluminum electrolytic 1500uF 500V 20% (76.9 X 107.5mm) Screw Terminal 12000h 85°C |
| Коэф. импеданса при низкой темп. | VR ≤ 400V: Z(-25°C)/Z(20°C) = 4, Z(-40°C)/Z(20°C) = 16; VR ≥ 450V: Z(-25°C)/Z(20°C) = 3, Z(-40°C)/Z(20°C) = 12 |
| Ёмкость | 1500 мкФ |
| Допуск | 20 % |
