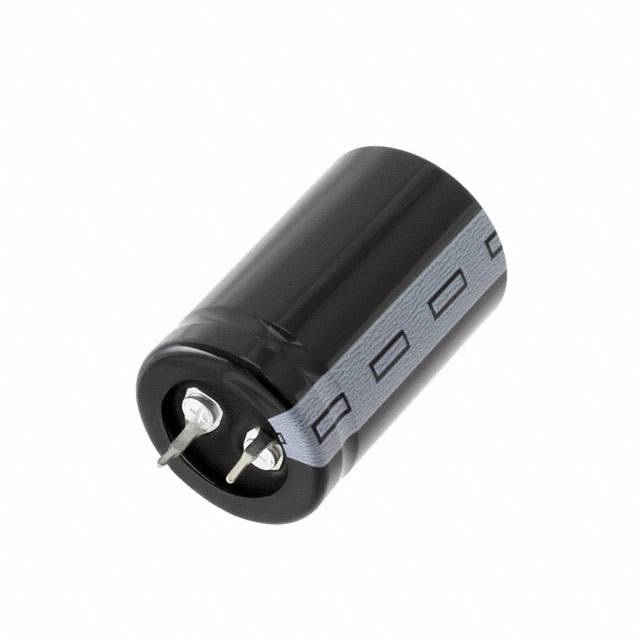

Алюминиевый электролитический конденсатор 400В 680мкФ 105°C
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
160 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:160 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 898,30 |
| от 3 | 852,84 |
| от 6 | 815,82 |
| от 12 | 788,33 |
| от 23 | 767,87 |
Описание
Алюминиевый электролитический конденсатор TDK-EPCOS на 680 мкФ и 400 В. Модель рассчитана на работу при температуре до 105°C, имеет низкое внутреннее сопротивление 0,085 Ом и ток пульсаций 2,78 А. Устанавливается в корпус Snap-In 35×50 мм. Подходит для фильтрации в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| RoHS | RoHS-compatible |
| Тип | Aluminum electrolytic capacitor, snap-in |
| Примечания | Values for ESR, Z, and ripple current depend on case size; refer to datasheet table for specific case dimensions. |
| Серия | B43543 |
| Упаковка | pure cardboard |
| Монтаж | Выводной |
| Клеммы | 2 terminals, lengths 6.3mm or 4.5mm; 3 terminals 4.5mm |
| Изоляция | PVC standard; PET available; PET cap on terminal side available |
| Корпус | Snap-In |
| Ном. напряжение | 400V DC |
| Импульсное напряжение | 1.10 × VR = 440V DC |
| Load life test | 105°C; VR; IAC,R 2000h |
| Габариты корпуса | d×l mm (see table) |
| Ток утечки | ≤ initial specified limit (5min, 20°C) |
| Useful life 40c | >250000h |
| Useful life 85c | >7000h |
| Z max 10khz 20c | mΩ (see table) |
| Useful life 105c | >3000h |
| Климатическая категория | 40/105/56 (IEC 60068-1) |
| Esr typ 100hz 20c | mΩ (see table) |
| Esr typ 300hz 60c | mΩ (see table) |
| Ном. емкость | 680µF |
| Коэффициент рассеяния | tan δ ≤ 0.15 (20°C, 120Hz) |
| Self inductance esl | ~20nH |
| Вибростойкость | IEC 60068-2-6, test Fc: 10Hz...55Hz, 0.35mm, max 5g, 3×2h |
| Примечание | 400V 680uF /35*50/105°C |
| Допуск емкости | -20% / +M |
| Ordering code example | B43543A9687M000 |
| Voltage endurance test | 105°C; VR 2000h |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -40°C to +105°C |
| Диап. раб. темп. | -40°C to +85°C (impedance at -40°C to be considered) |
| Описание (англ.) | Cap Aluminum electrolytic 680uF 400V 20% (35 X 50mm) Snap-In 10mm 0.085 Ohm 2780mA 3000h 105°C Bulk |
| Impedance ratio 100hz -25c 20c | 3 (VR ≤ 400V) |
| Impedance ratio 100hz -40c 20c | 7 (VR ≤ 400V) |
| Ripple current ac r 100hz 105c | A (see table) |
| Ripple current ac max 100hz 60c | A (see table) |
| Ripple current ac max 100hz 85c | A (see table) |
| Ёмкость | 680 мкФ |
| Допуск | 20 % |
