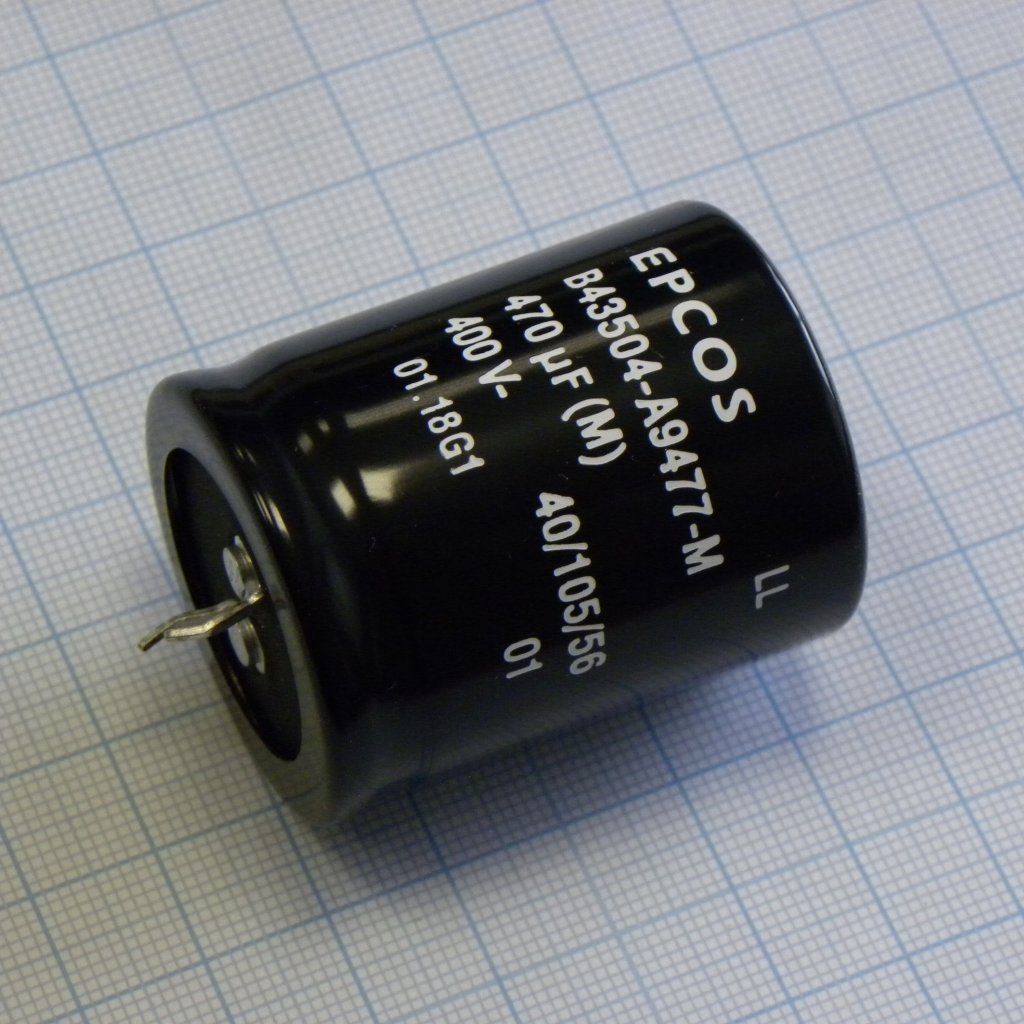

Алюминиевый электролитический конденсатор 400В 470мкФ 105°С
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
195 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:195 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 505,45 |
| от 5 | 477,94 |
| от 10 | 455,54 |
| от 19 | 438,89 |
| от 37 | 426,50 |
Описание
Алюминиевый электролитический конденсатор от TDK-EPCOS на 400 В и 470 мкФ. Выдерживает температуру до 105°C, оснащён выводами Snap-In для надёжного монтажа. Низкое внутреннее сопротивление (0,19 Ом) и ток пульсаций до 2000 мА. Подходит для импульсных источников питания и промышленной автоматики.
Технические характеристики
| Серия | B43504 |
| Монтаж | Выводной |
| Клеммы | Стандарт: 2 terminals, lengths 6.3 mm and 4.5 mm; 3 terminals: length 4.5 mm to ensure correct insertion |
| Описание | Aluminum electrolytic capacitors, Snap-in capacitors, Compact 105°C, Long-life grade capacitors |
| Useful life | 105°C VR IAC R: >3000 h; 85°C VR IAC max: >6500 h; 40°C VR 1.9 IAC R: >200000 h |
| Конструкция | Корпус: Aluminum case, fully insulated with PVC; Полярность: Charge/discharge-proof, polar; Клеммы: Snap-in solder pins to hold component in place on PC-board; Insulation options: PET insulation available; additional PET insulation cap on terminal side available; Minus pole marking: On case surface; minus pole not insulated from case; Защита от перегр.: Safety vent on the base |
| Корпус | Snap-In |
| Код заказа | B43504A9477M000 |
| Packing units | 130 pcs. |
| Ном. напряжение | 400 VDC |
| Импульсное напряжение | 1.10 × VR (for VR ≥ 400 VDC) |
| Тип клемм | Standard terminals 6.3 mm |
| Габариты корпуса | 25 × 45 mm (d × l) |
| Ток утечки | 5 min, 20°C |
| Соответствие RoHS | Да |
| Ном. емкость | 470 µF |
| Z max 10kHz 20°C | 330 mΩ |
| Approximate weight | 25 g |
| Коэффициент рассеяния | tan δ ≤ 0.15 (20°C, 120 Hz, VR ≤ 400 VDC) |
| Iac r 100Hz 105°C | 1.40 A |
| Insulation version | ПВХ |
| Esr typ 100Hz 20°C | 270 mΩ |
| Iac max 100Hz 60°C | 3.78 A |
| Iac max 100Hz 85°C | 2.83 A |
| Self inductance esl | Approx. 20 nH |
| Detail specification | Similar to CECC 30301-809 |
| Вибростойкость | IEC 60068-2-6, test Fc: 10 Hz...55 Hz, displacement amplitude 0.35 mm, acceleration max. 5 g, duration 3 × 2 h |
| Примечание | 400V 470uF /35*45/105°C |
| Допуск емкости | -20% (M) |
| Iec climatic category | 40/105/56 (-40°C/+105°C/56 days damp heat test) for VR ≤ 400 VDC |
| Voltage endurance test | 105°C, VR, 2000 h |
| Sectional specification | IEC 60384-4 |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Cap Aluminum electrolytic 470uF 400V 20% (35 X 45mm) Snap-In 10mm 0.19 Ohm 2000mA 3000h 105°C Automotive |
| Коэф. импеданса при низкой темп. | Z -25°C Z 20°C 100Hz: 4 (VR ≤ 400 V); Z -40°C Z 20°C 100Hz: 7 (VR ≤ 400 V) |
| Ёмкость | 470 мкФ |
| Допуск | 20 % |
