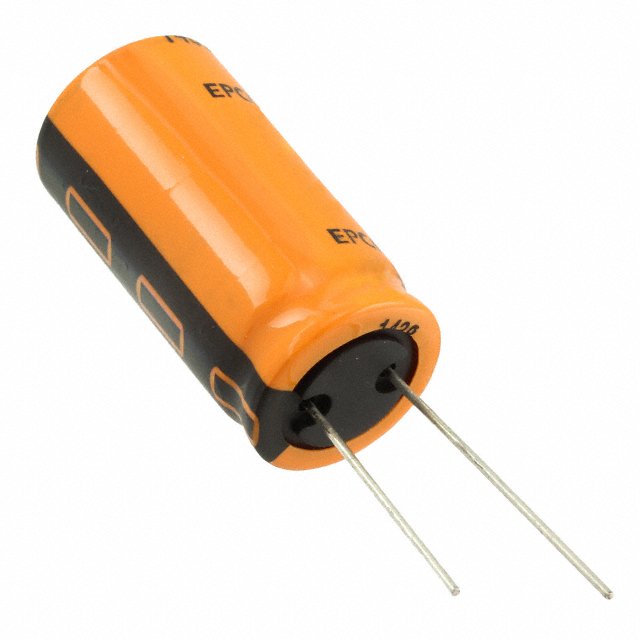

Конденсатор радиальный алюминиевый 560мкФ 100В ±20%
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
62 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:62 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 187,01 |
| от 8 | 184,35 |
| от 16 | 180,94 |
| от 31 | 176,27 |
| от 62 | 169,96 |
Описание
Конденсатор радиальный алюминиевый от TDK-EPCOS. Ёмкость 560 мкФ при напряжении 100 В, допуск ±20%. Компонент рассчитан на ток до 2061 мА и срок службы 5000 часов при температуре 105°C. Применяется в блоках питания и промышленной автоматике.
Технические характеристики
| Серия | B41858 |
| Вес | 13.0g approx |
| Версия | 000 = standard leads, bulk |
| Монтаж | Выводной |
| Полярность | Polar |
| Длина корпуса | 35mm |
| Описание | Aluminum electrolytic capacitors, Single-ended capacitors, Low impedance, 105°C, Long-life grade |
| Useful life | >5000h (105°C, V_R, I_AC,R, d≥10mm) |
| Конструкция | Radial leads, charge-discharge proof, aluminum case with insulating sleeve, minus pole marking, safety vent |
| Расстояние между выводами | 7.5mm |
| Корпус | Radial |
| Диаметр корпуса | 18mm |
| Способ поставки | Bulk, Taped Ammopack, Cut, Kinked, PAPR (crimped leads, J leads, bent leads) |
| Esr 10khz 20c | Refer to datasheet table |
| Esr 10khz 40c | Refer to datasheet table |
| Esr 120hz 20c | Refer to datasheet table |
| Диаметр вывода | 0.80mm |
| Код заказа | B41858C9567M000 |
| Ном. напряжение | 100V DC |
| Импульсное напряжение | 115V DC |
| Тип компонента | Aluminum electrolytic capacitor |
| Соотв. RoHS | Да |
| Габариты корпуса | 18mm x 35mm (d x l) |
| Ток утечки | Refer to datasheet formula (20°C, 5min) |
| Климатическая категория | 55/105/56 (IEC 60068-1) |
| Ном. емкость | 560µF |
| Темп. диапазон | -55°C to +105°C |
| Self inductance esl | 34nH (d=18mm) |
| Impedance 100khz 20c | Refer to datasheet table |
| Вибростойкость | IEC 60068-2-6, test Fc: 10Hz...2kHz, displacement amplitude max 1.5mm, acceleration max 20g, duration 3·2h |
| Примечание | 100V 560uF /18*35/105°C |
| Допуск емкости | -20%/+20% (M) |
| Voltage endurance test | 5000h (105°C, V_R, d≥10mm) |
| Dissipation factor tand | 0.08 max (20°C, 120Hz) |
| Sectional specification | IEC 60384-4, AEC-Q200 |
| Тип упаковки | Bulk (россыпь) |
| Useful life requirements | Tand: ≤ 3 times initial specified limit; Ток утечки: ≤ initial specified limit; Capacitance change: ≤ -40% of initial value |
| Ripple current 100khz 105c | Refer to datasheet table |
| Описание (англ.) | Cap Aluminum electrolytic 560uF 100V 20% (18 X 35mm) Radial 7.5mm 0.068 Ohm 2061mA 5000h 105C |
| Рабочая температура | -55°C ~ 105°C |
| Voltage endurance posttest requirements | Tand: ≤ 2 times initial specified limit; Ток утечки: ≤ initial specified limit; Capacitance change: ≤ -30% of initial value |
| Ёмкость | 560 мкФ |
| Допуск | 20 % |
