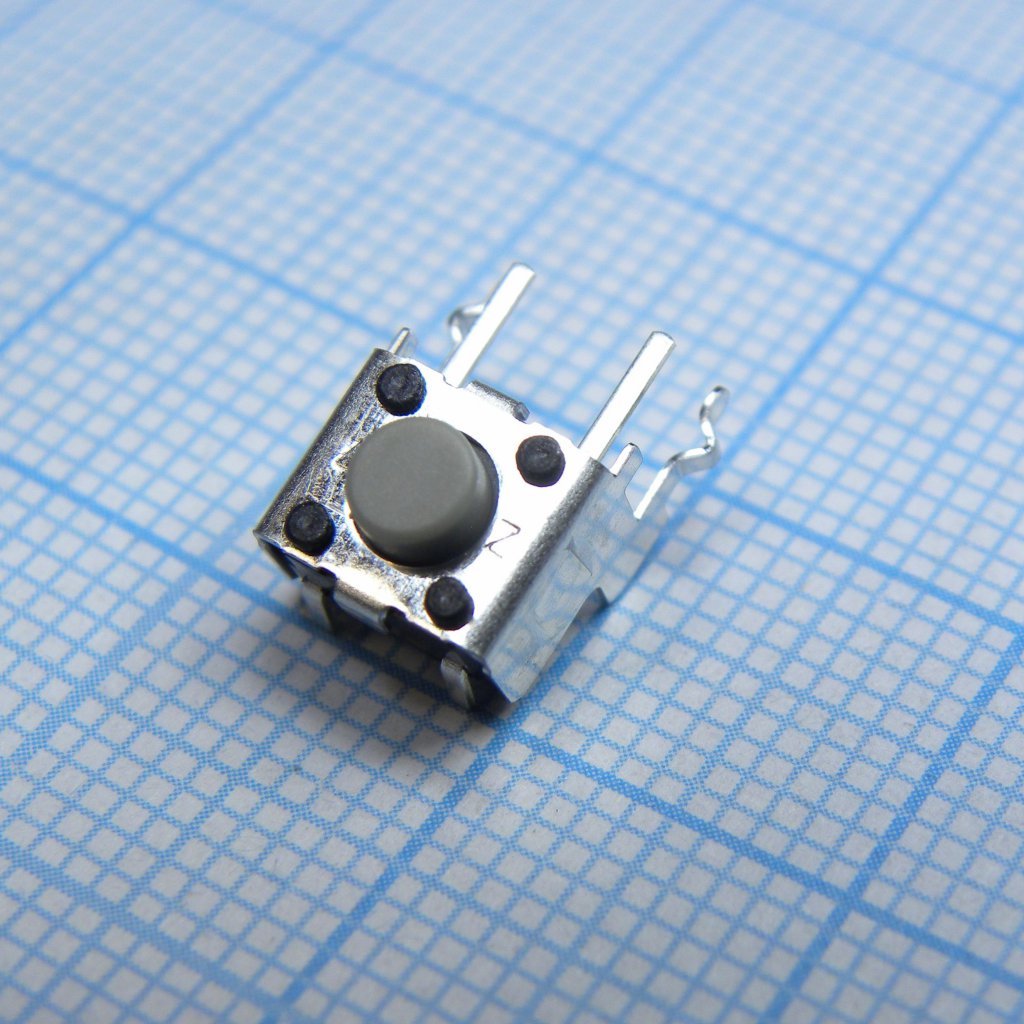

Кнопки тактовые B3F3122
У поставщика
ПроизводительOmron
КатегорияТактовые кнопки
У поставщиков
2 245 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт7,34 ₽
дешевле всех
Сумма734,00 ₽
В наличии1 552 шт
от 100 штюрлицам и ИП
Склад 13срок до недели
Цена за шт10,05 ₽
Сумма1 005,00 ₽
+ доплата 490,00 ₽
В наличии693 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 112 — 9,42 ₽ (−6%)
100 шт · Склад 39 · 734,00 ₽
Описание
Тактовая кнопка B3F3122 от Omron — надёжный коммутационный элемент для поверхностного монтажа. Модель отличается компактным корпусом и тактильным откликом, что обеспечивает чёткое срабатывание при нажатии. Предназначена для использования в панелях управления, бытовой технике и промышленной электронике, где требуется стабильная работа при ограниченном пространстве на плате.
Технические характеристики
| Тип | Side-operated tactile switch |
| Модель | B3F-3122 |
| Серия | B3F |
| Вес | approx. 0.25 g |
| Тип | Тактовая кнопка |
| Мойка | Not possible |
| Тип монтажа | Выводной |
| Предварительный ход | 0.25+0.2/–0.1 mm |
| Долговечность | 300,000 operations min (OF: 1.47 N {150 gf}) |
| Время дребезга | 5 ms max. |
| Форма контакта | SPST-NO |
| Тип плунжера | Flat type |
| Корпус | 6x6 мм |
| Цвет толкателя | Серый |
| Высота толкателя | 3.85 mm |
| Соотв. RoHS | Да |
| Вывод заземления | With ground terminal |
| Рабочее усилие | 1.47 N {150 gf} |
| Усилие отпускания | 0.49 N {50 gf} min. |
| Материал контакта | Silver plated |
| Эл. прочность | 500 VAC, 50/60 Hz for 1 min |
| Степень защиты | IEC IP00 |
| Вибростойкость | Malfunction: 10 to 55 Hz, 1.5 mm double amplitude |
| Сопр. изоляции | 100 MΩ min. (at 250VDC) |
| Rating resistive load | 1 to 50 mA, 3 to 24 VDC |
| Мин. допустимая нагрузка | 10 μA at 1 VDC (resistive load) |
| Допуск усилия | 1.47±0.49 N {150±50 gf} |
| Рабочая влажность | 35% to 85% (at +5 to +35°C) |
| Начальное сопротивление контакта | 100 mΩ max. |
| Ударная стойкость (разрушение) | 1,000 m/s2 {approx. 100G} max. |
| Ударная нагрузка (без сбоя) | 100 m/s2 {approx. 10G} max. |
| Рабочая температура окружающей среды | -25°C to +70°C at 60%RH max. (with no icing or condensation) |
