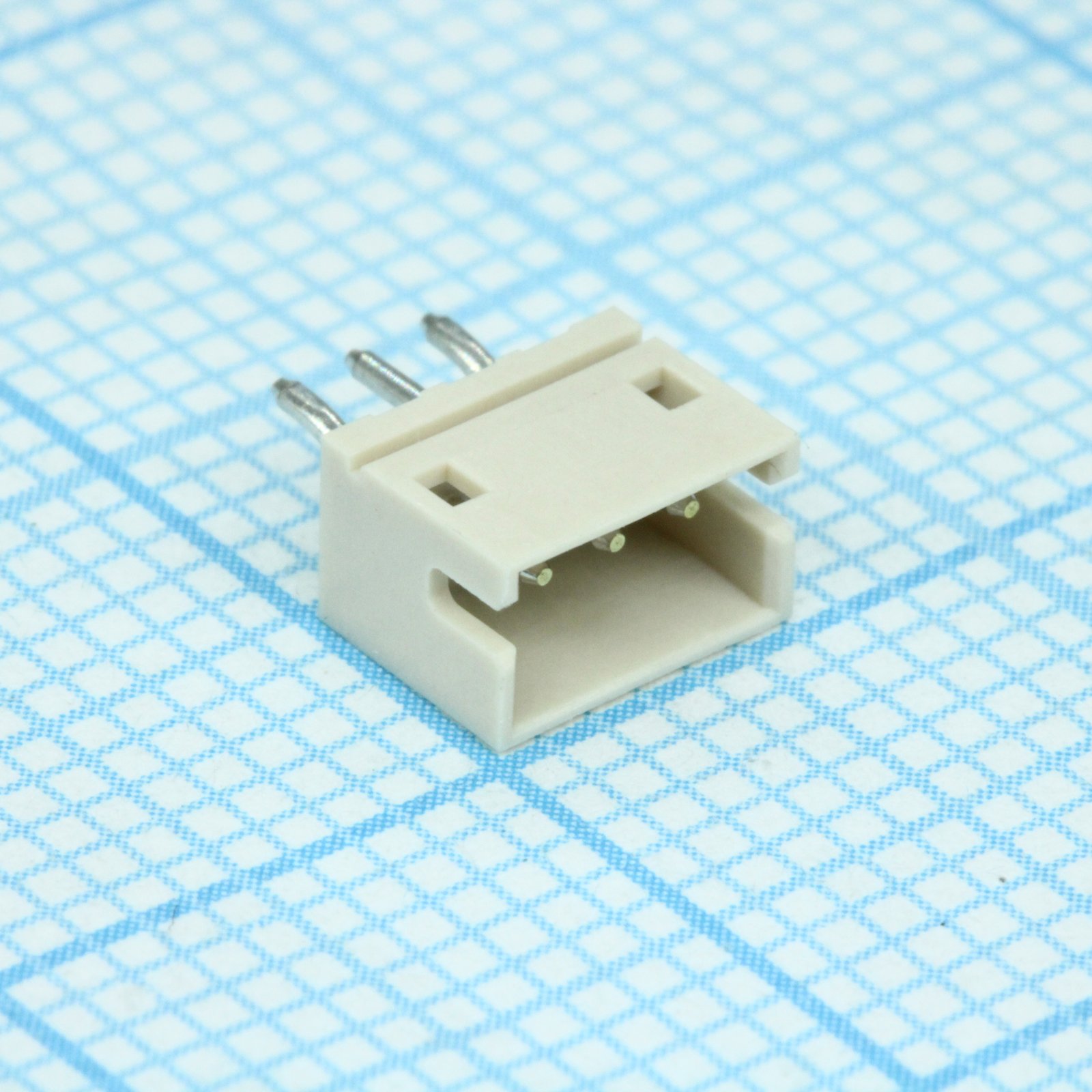

Разъем вилка серии ZH прямая на плату, шаг 1,5 мм, однорядная 3 контакта, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
8 307 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:8 307 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 84 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,37 |
| от 381 | 7,35 |
| от 761 | 6,52 |
| от 2 000 | 5,85 |
| от 4 000 | 5,42 |
Описание
Вилка JST серии ZH с прямым выводом на плату. Это однорядный разъем на 3 контакта с шагом 1,5 мм для монтажа в отверстия. Корпус оснащен защитной экранирующей стенкой. Применяется в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| RoHS | RoHS2 compliance |
| Шаг | 1.5mm |
| Серия | ZH |
| Тип монтажа | THT |
| Стандарты | Certified: LR20812; Recognized: E60389 |
| Толщина | 3.5mm |
| Размеры | A: 3.0mm; B: 6.0mm |
| Pin finish | Copper-undercoated, tin-plated (reflow treatment) |
| Описание | Disconnectable crimp style connector, through-hole shrouded header, top entry type |
| Артикул | B3B-ZR |
| Материал контакта | Латунь |
| Тип разъема | Header |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Ном. напряжение | 50V AC/DC |
| Wafer material | Glass-filled PA 66, UL94V-0, natural (ivory) |
| Applicable wire | AWG #32 to #26 |
| Высота установки | 5.6mm |
| Кол-во в коробке | 2000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 3 |
| Contact orientation | Top entry |
| Выдерживаемое напряжение | 500VAC/minute |
| Сопр. изоляции | 500MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 3 POS 1.5mm Solder ST Thru-Hole Box |
| Applicable pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Contact resistance after test | 30mΩ max |
