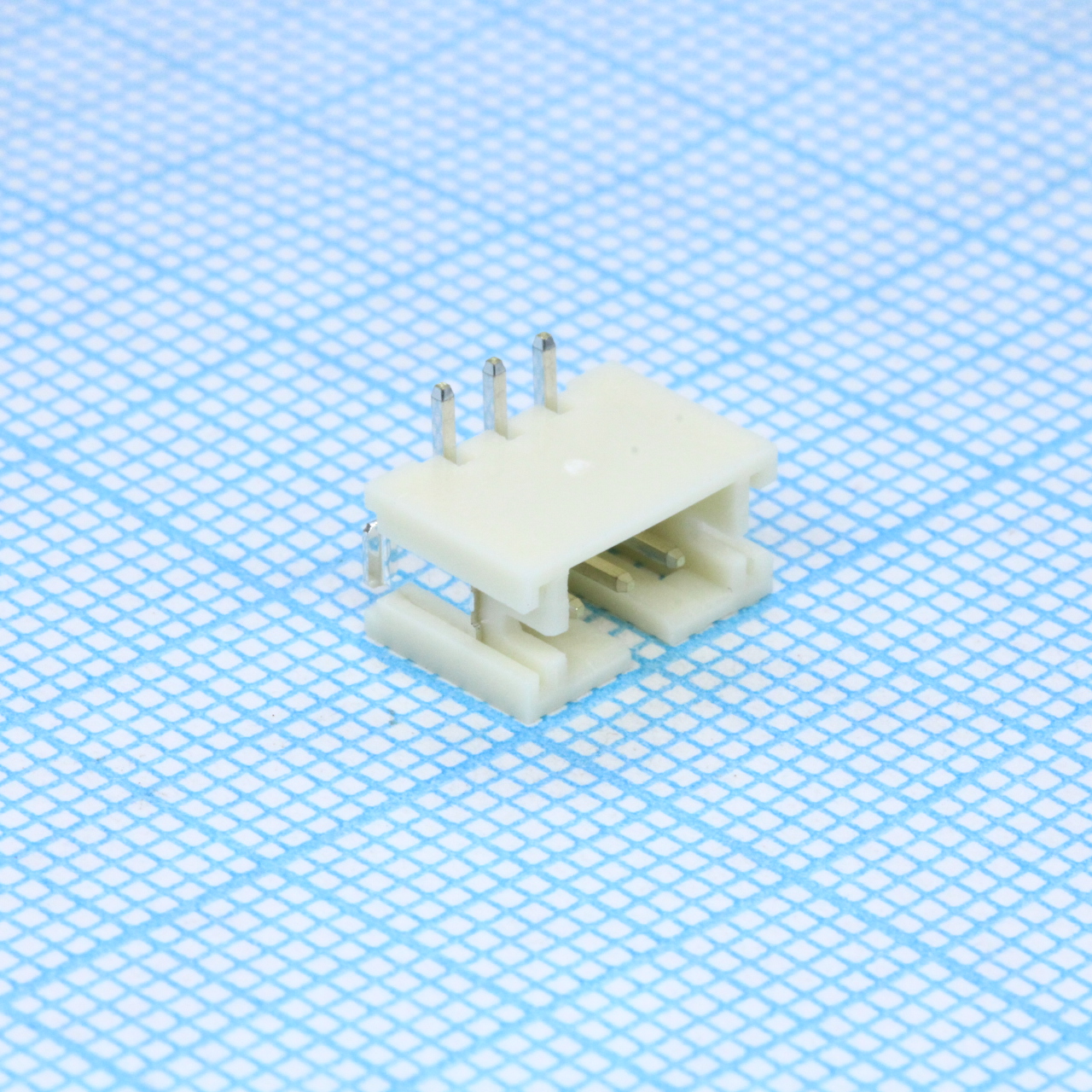

Разъем сигнальный B3B-PH-SM4-TB (LF)(SN)
У поставщика
У поставщиков
1 369 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 369 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,61 |
| от 63 | 17,85 |
| от 126 | 16,86 |
| от 251 | 15,70 |
| от 502 | 14,66 |
Описание
Разъем сигнальный B3B-PH-SM4-TB (LF)(SN) от JST. Это компактный штыревой коннектор с шагом контактов 2 мм, рассчитан на поверхностный монтаж. Подходит для применения в бытовой электронике и компактных устройствах.
Технические характеристики
| Тип | сигнальные |
| Шаг | 2.0mm |
| Корпус | SMT type header |
| Тип монтажа | SMT |
| Header type | Top entry type |
| Размеры a | 4.0mm |
| Размеры b | 9.95mm |
| Material post | Copper alloy, copper-undercoated, tin-plated (reflow treatment) |
| Ном. ток | 2A AC/DC (AWG #24) |
| Material wafer | PA 66, UL94V-0, gray |
| Ном. напряжение | 100V AC/DC |
| Applicable wire | AWG #32 to #24 |
| Rohs2 compliance | Да |
| Кол-во на катушке | 1000 |
| Темп. диапазон | -25℃ to +85℃ |
| Число цепей | 3 |
| Выдерживаемое напряжение | 800VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Начальное сопротивление контакта | 10mΩ max |
| Applicable pc board thickness | 0.8 to 1.6mm |
| Contact resistance after environmental tests | 20mΩ max |
| Количество контактов | 3 |
| Тип разъема | сигнальные |
