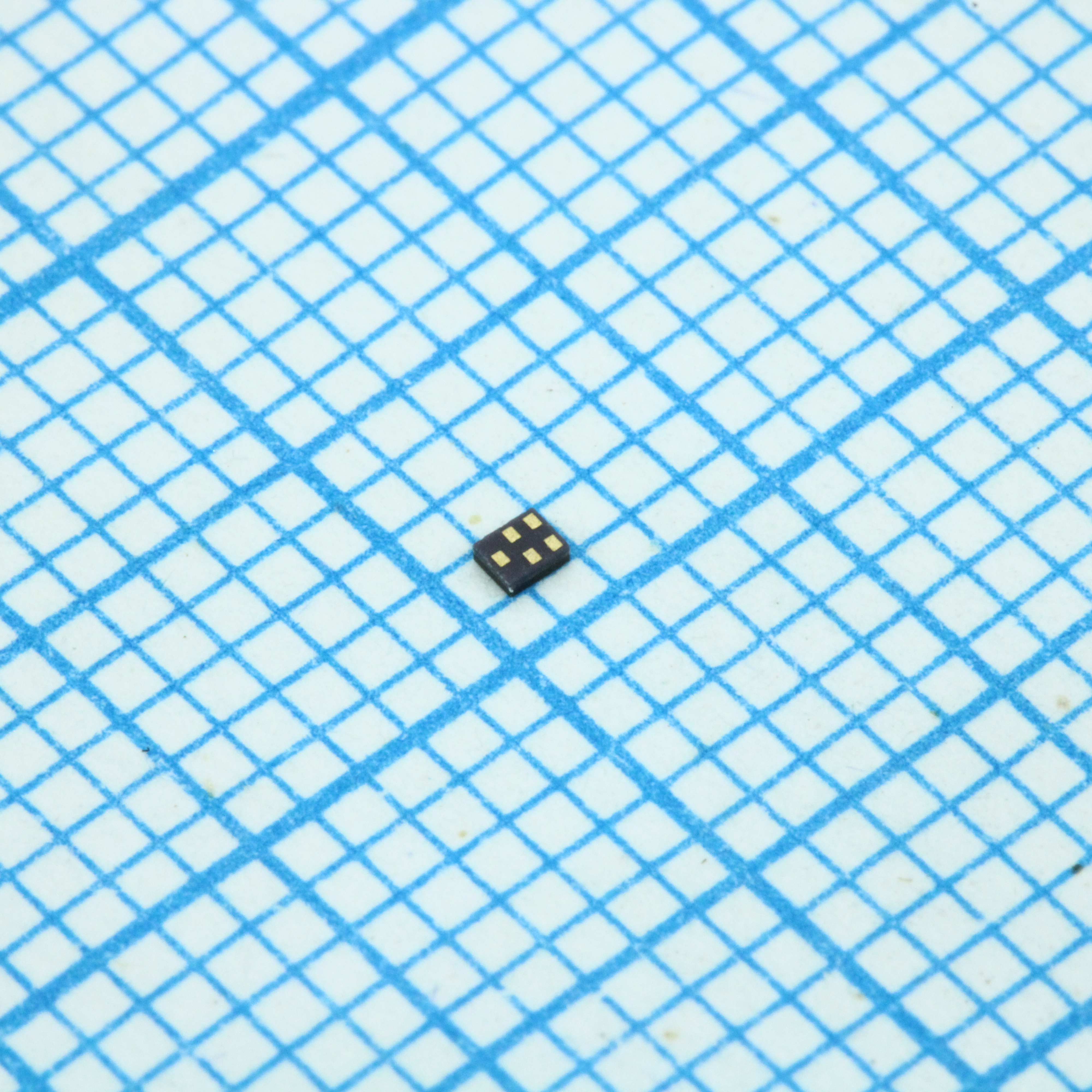

Фильтр ВЧ на поверхностных волнах (ПАВ) GPS, COMPASS с малыми потерями
У поставщика
ПроизводительQUALCOMM
У поставщиков
636 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:636 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,41 |
| от 45 | 27,50 |
| от 89 | 26,29 |
| от 178 | 24,74 |
| от 356 | 23,22 |
Описание
Фильтр ВЧ на поверхностных акустических волнах (ПАВ) от QUALCOMM. Работает на частоте 1582,47 МГц, обеспечивает малые потери и поддерживает стандарты GPS, COMPASS и GLONASS. Применяется в навигационном оборудовании и спутниковых приёмниках.
Технические характеристики
| Вес | 0.0012 g |
| Тип монтажа | SMD |
| Импеданс | 50 ohm |
| Напряжение DC | 5 V |
| Применение | GPS + COMPASS + GLONASS filter |
| Размер корпуса | 1.1 x 0.9 mm |
| Тип корпуса | SMD |
| Чувствительность к ЭСР | Да |
| Высота корпуса | 0.45 mm max |
| Vswr input gps | 1.50 typ, 1.9 max @ 1559.052-1563.144 MHz |
| Соответствие RoHS | Да |
| Vswr output gps | 1.50 typ, 1.9 max @ 1559.052-1563.144 MHz |
| Центральная частота | 1582.47 MHz |
| Покрытие выводов | Ni, gold-plated |
| Usable passbands | 2.0 MHz GPS, 4.092 MHz COMPASS, 8.34 MHz GLONASS |
| Описание | Signal Conditioning 1582.47 MHz,50 Ohms SMD/SMT |
| Конфиг. выводов | 1 Input unbalanced, 4 Output unbalanced, 2,3,5 Ground |
| Group delay ripple | 3 ns typ, 12 ns max @ 1597.55-1605.89 MHz (aperture 2 MHz) |
| Insertion loss gps | 1.0 dB typ, 1.9 dB max @ 1559.052-1563.144 MHz |
| Vswr input compass | 1.25 typ, 1.8 max @ 1574.42-1576.42 MHz |
| Vswr input glonass | 1.55 typ, 1.9 max @ 1597.55-1605.89 MHz |
| Vswr output compass | 1.25 typ, 1.8 max @ 1574.42-1576.42 MHz |
| Vswr output glonass | 1.55 typ, 1.9 max @ 1597.55-1605.89 MHz |
| Attenuation 10 960 mhz | 47 dB min, 50 dB typ |
| Insertion loss compass | 0.85 dB typ, 1.4 dB max @ 1574.42-1576.42 MHz |
| Insertion loss glonass | 1.2 dB typ, 1.9 dB max @ 1597.55-1605.89 MHz |
| Input power 777 915 mhz | 28 dBm (10000 h, 55°C, 1/8 duty cycle) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Attenuation 960 1463 mhz | 36 dB min, 40 dB typ |
| Attenuation 1710 1785 mhz | 37 dB min, 39 dB typ |
| Attenuation 1785 1990 mhz | 37 dB min, 39 dB typ |
| Attenuation 1990 2280 mhz | 35 dB min, 39 dB typ |
| Attenuation 2280 2400 mhz | 35 dB min, 39 dB typ |
| Attenuation 2400 2500 mhz | 33 dB min, 38 dB typ |
| Attenuation 2500 2700 mhz | 32 dB min, 36 dB typ |
| Attenuation 2700 3000 mhz | 28 dB min, 33 dB typ |
| Attenuation 3000 6000 mhz | 15 dB min, 22 dB typ |
| Esd voltage machine model | 50 V |
| Input power 1710 2200 mhz | 28 dBm (10000 h, 55°C, 1/8 duty cycle) |
| Диап. темп. хр. | -40 to +85 °C |
| Уровень чувствительности к влаге | MSL3 |
| Диап. раб. темп. | -30 to +85 °C |
| Описание (англ.) | Low-loss RF GPS + COMPASS + GLONASS Filter 1582.47 MHz. |
| Частота, МГц | 1582,47 |
