Диод SMD B340A
У поставщика
У поставщиков
18 700 шт.
Цены поставщиков
Склад 15
В наличии:18 700 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,05 |
Описание

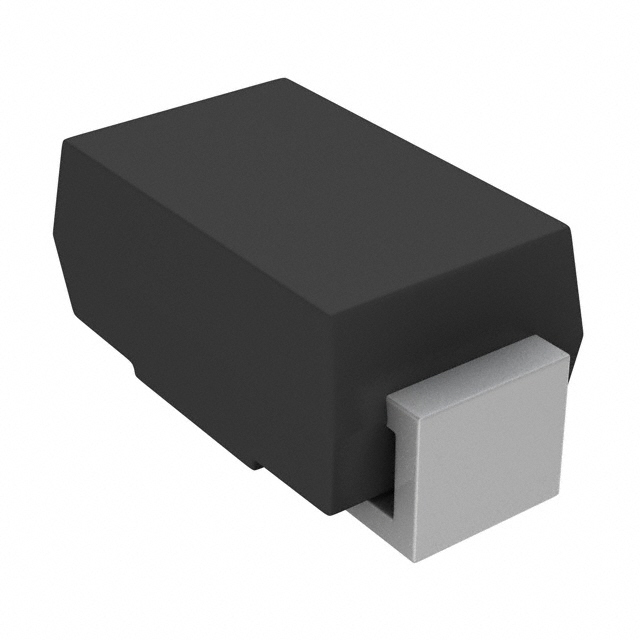

Диод Шоттки B340A от KUU в корпусе SMA для поверхностного монтажа. Выдерживает прямой ток до 3 А и обратное напряжение до 40 В, имеет низкое падение напряжения 0,55 В. Применяется в цепях защиты от переполюсовки и импульсных источниках питания.
Технические характеристики
| Тип | Schottky diode |
| Примечания | { "capacitance_measurement": "1MHz, reverse voltage 4.0V DC", "thermal_resistance_condition": "PCB mounted with 0.2x0.2\" (5.0x5.0mm) copper pad areas" } |
| Вес | 0.002 oz, 0.07 g |
| Корпус | SMA |
| Тип монтажа | SMD |
| Полярность | color band denotes cathode end |
| Описание | Диод SMD B340A |
| Артикул | B340A |
| Предельные значения | { "rms_voltage": "28V", "dc_blocking_voltage": "40V", "dc_reverse_current_at_25C": "0.5mA", "storage_temperature_range": "-65 to +150°C", "dc_reverse_current_at_100C": "20mA", "typical_junction_capacitance": "500pF", "repetitive_peak_reverse_voltage": "40V", "peak_forward_surge_current_8_3ms": "100.0A", "average_forward_rectified_current": "3.0A", "instantaneous_forward_voltage_at_3A": "0.55V", "operating_junction_temperature_range": "-65 to +125°C", "typical_thermal_resistance_junction_to_ambient": "55.0°C/W" } |
| Размеры в дюймах | { "body_width": "0.067 (1.70)", "lead_width": "0.100 (2.54)", "body_height": "0.051 (1.30)", "body_length": "0.177 (4.50)", "lead_length": "0.110 (2.80)", "terminal_spacing": "0.208 (5.28)" } |
| Класс горючести | 94V-0 |
