Документация
Диод Шоттки 40В 3А B340A-13-F
У поставщика
ПроизводительDIODES
У поставщиков
36 182 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,19 ₽
Сумма819,00 ₽
+ доплата 490,00 ₽
В наличии36 182 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 641 — 7,26 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 819,00 ₽. До заказа без доплаты не хватает 16 481,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 819,00 ₽
Описание

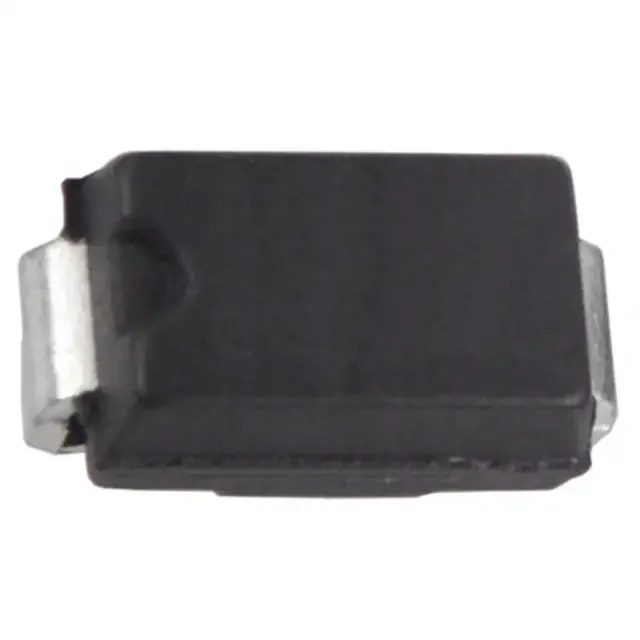

Диод Шоттки B340A-13-F от DIODES рассчитан на напряжение до 40 В и прямой ток 3 А. Выполнен в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Подходит для применения в автомобильной электронике, цепях защиты от обратной полярности и импульсных источниках питания.
Технические характеристики
| Серия | B320A - B360A |
| Вес | 0.064g |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | полоса катода |
| Упаковка | 5,000/Tape & Reel |
| Клеммы | Lead Free Plating (Matte-Tin Finish), Solderable per MIL-STD-202, Method 208 |
| Соответствие | RoHS Compliant, Halogen and Antimony Free, AEC-Q101 Qualified |
| Размеры | A: 2.29 to 2.92mm; B: 4.00 to 4.60mm; C: 1.27 to 1.63mm; D: 0.15 to 0.31mm; E: 4.80 to 5.59mm; G: 0.05 to 0.20mm; H: 0.76 to 1.52mm; J: 1.96 to 2.40mm |
| Описание | 3.0A Surface Mount Schottky Barrier Rectifier |
| Артикул | B340A-13-F |
| Применение | Low-voltage, high-frequency inverters, freewheeling, DC-DC converters, polarity protection |
| Материал корпуса | Molded Plastic, Green Molding Compound, UL Flammability Classification 94V-0 |
| Тип компонента | Schottky Barrier Rectifier Diode |
| Ток утечки | 0.5mA |
| Общая емкость | 200pF |
| Напряжение блокировки DC | 40V |
| Падение напряжения | 0.50V |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Рекомендуемая посадочная площадка | C: 4.00mm; G: 1.50mm; X: 2.50mm; Y: 1.70mm; X1: 6.50mm |
| Примечание | Шоттки 40В 3А |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Условия измерения тока утечки | @ Rated VR, TA = +25°C |
| Leakage current high temp | 20mA |
| Диап. темп. хр. | -55 to +150°C |
| Диап. раб. темп. | -55 to +150°C |
| Условия рассеиваемой мощности | Steady State, TA = +25°C |
| Total capacitance condition | @ VR = 4V, f = 1MHz |
| Раб. имп. обратное напряжение | 40V |
| Описание (англ.) | Diode Schottky 40V 3A Automotive 2-Pin SMA T/R |
| Условие падения прямого напряжения | @ IF = 3.0A, TA = +25°C |
| Условия прямого импульсного тока | 8.3мс одиночная полусинусоида |
| Maximum total power dissipation | 850mW |
| Имп. обратное напряжение | 40V |
| Средний выпрямленный выходной ток | 3.0A |
| Leakage current high temp condition | @ Rated VR, TA = +100°C |
| Термосопротивление переход-среда | 140°C/W |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Неповтор. импульсный ток | 80A |
| Условия среднего выпрямленного тока | @ TT = +100°C |
| Thermal resistance junction to ambient glass epoxy | 100°C/W |
Заметили ошибку в описании или параметрах?
