Документация
440В, 15 КВар, 3 х 83 мкФ, PhaseCap Premium
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
2 шт.
Норм. уп.: 4
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 4
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 641,49 |
| от 2 | 2 619,37 |
| от 3 | 2 593,04 |
| от 4 | 2 560,67 |
| от 8 | 2 518,70 |
Описание

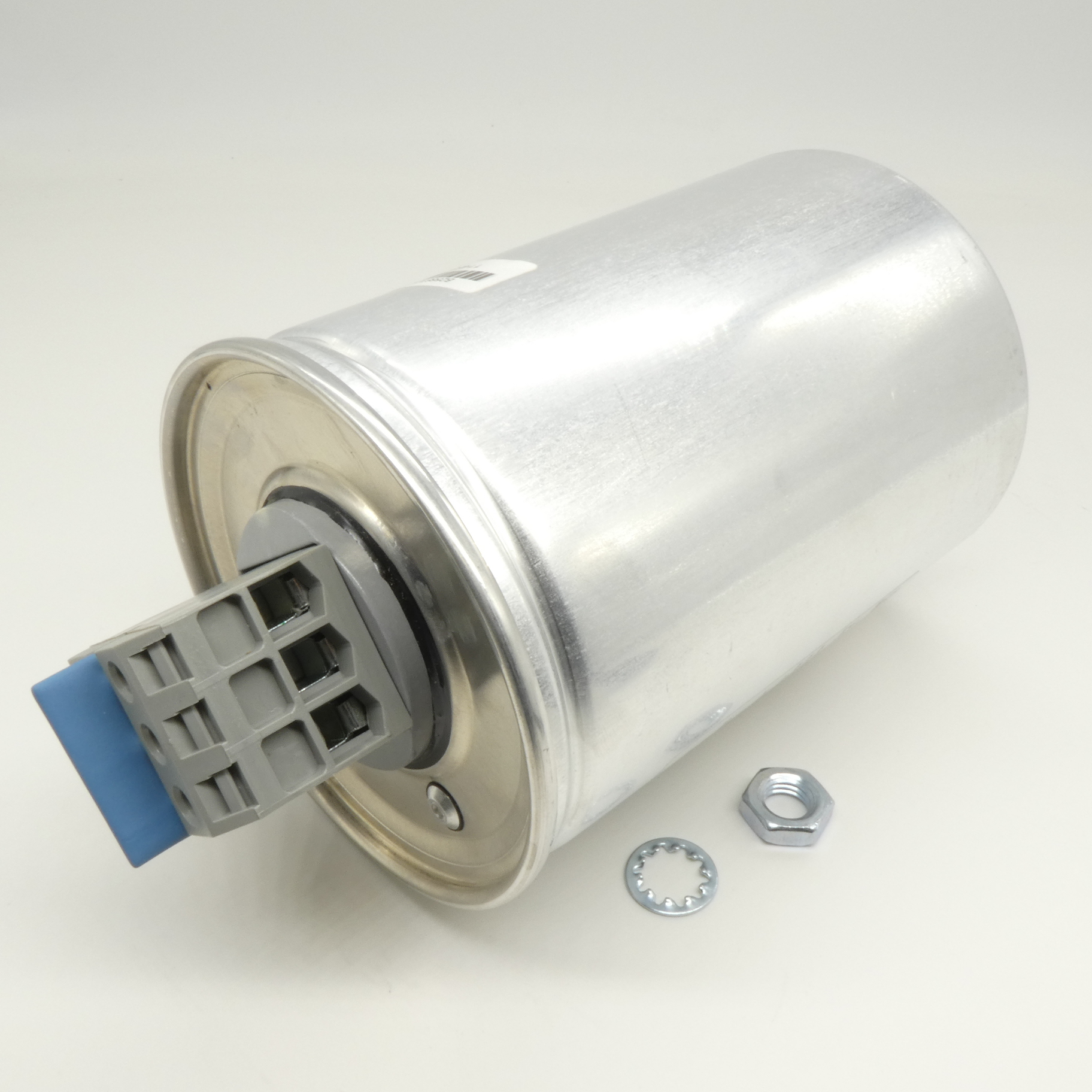

Конденсатор PhaseCap Premium от TDK-EPCOS на напряжение 440 В и мощность 15 кВАр. Емкость устройства составляет 3 х 83 мкФ, компонент выполнен в металлическом корпусе 116x164 мм с креплением на шпильку. Подходит для установки в системах коррекции коэффициента мощности и промышленной автоматики.
Технические характеристики
| Fixing | Threaded bolt M12 |
| Вес | 1.4 kg |
| Корпус | Extruded round aluminum can with stud |
| Влажность | Average relative <95% |
| Тип монтажа | Threaded stud M12, any mounting position |
| Компонент | B25667C4247A375 |
| Клеммы | Optimized safety terminals, isolated IP20 |
| Подключение | Delta (D) |
| Диэлектрик | Polypropylene film |
| Размеры | 116 x 164 mm |
| Применение | Power factor correction |
| Ёмкость | 3 x 82.9 µF |
| Описание | PhaseCap Premium capacitor, Film PFC |
| Ток, А | 1,4 |
| Ном. мощность | 15.0 kvar (50 Hz) / 18.0 kvar (60 Hz) |
| Series type | MKK440-D-15-01 |
| Конструкция | Gas-impregnated, dry type, non-PCB, concentric winding, wave cut, extruded round aluminum can with stud, ceramic discharge module, triple safety system |
| Мин. зазор | 9.6 mm |
| Тип монтажа | Chassis mount |
| Ном. напряжение | 440 V AC |
| Stored energy | 48 Ws |
| Discharge time | ≤60 s to 75 V or less |
| Срок службы | Up to 180000 h (temperature class -40/C) / up to 130000 h (temperature class -40/D), θ_HS ≤70 °C |
| Max temperature | +55 °C |
| Max torque stud | 10 Nm |
| Min temperature | -40 °C |
| Номинальная частота | 50 Hz / 60 Hz |
| Max voltage 1min | 570 V AC |
| Maximum altitude | 4000 m |
| Климатическая категория | -40/D |
| Max surge current | 300 x I_R |
| Safety mechanical | Overpressure disconnector |
| Последовательное сопротивление | 3.80 mΩ |
| Темп. диапазон | -40 °C to +55 °C |
| Tan delta 50hz max | 0.5 W/kvar (without discharge resistor) |
| Справочные стандарты | IEC 60831-1/2, UL 810-5th edition, cUL file E238746, GOST |
| Темп. хранения | -40 °C to +85 °C |
| Terminal max torque | 2.0 Nm |
| Степень защиты | IP20 |
| Dielectric tan delta | 0.2 W/kvar |
| Terminal max current | 80 A |
| Примечание | MKK440-D-15-01, гайка+шайба в комплекте |
| Допуск емкости | -5/+10% |
| Мин. путь утечки | 12.7 mm |
| Terminal cross section | 25 mm² |
| Hotspot max temperature | +85 °C |
| Max switchings per year | 7500 |
| Тип упаковки | Штучный товар |
| Импульсное выдерживаемое напряжение | 8000 Vpk (1.2/50 µs impulse) |
| Max power loss at ambient | 7.5 W at +55 °C, 5.0 W at +65 °C, 2.5 W at +75 °C, 0 W at +85 °C |
| Max short circuit current | 10 kA |
| Max continuous voltage daily | 480 V AC |
| Описание (англ.) | Cap Film 82.9uF 440VAC PP -5% to 10% (116 X 164mm) Stud Mount Metal Can 55C |
| Test voltage terminal to case | 3000 V AC / 50 Hz, 10 s |
| Test voltage terminal to terminal | 950 V AC / 50 Hz, 10 s |
| Resistance capacitance time constant | 30000 s |
