230В, 5КВар, 3х100мкФ / 400В, 15КВар, 3х100мкФ
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
5 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 606,19 |
| от 2 | 3 576,96 |
| от 3 | 3 542,23 |
| от 4 | 3 499,59 |
| от 5 | 3 444,39 |
Описание

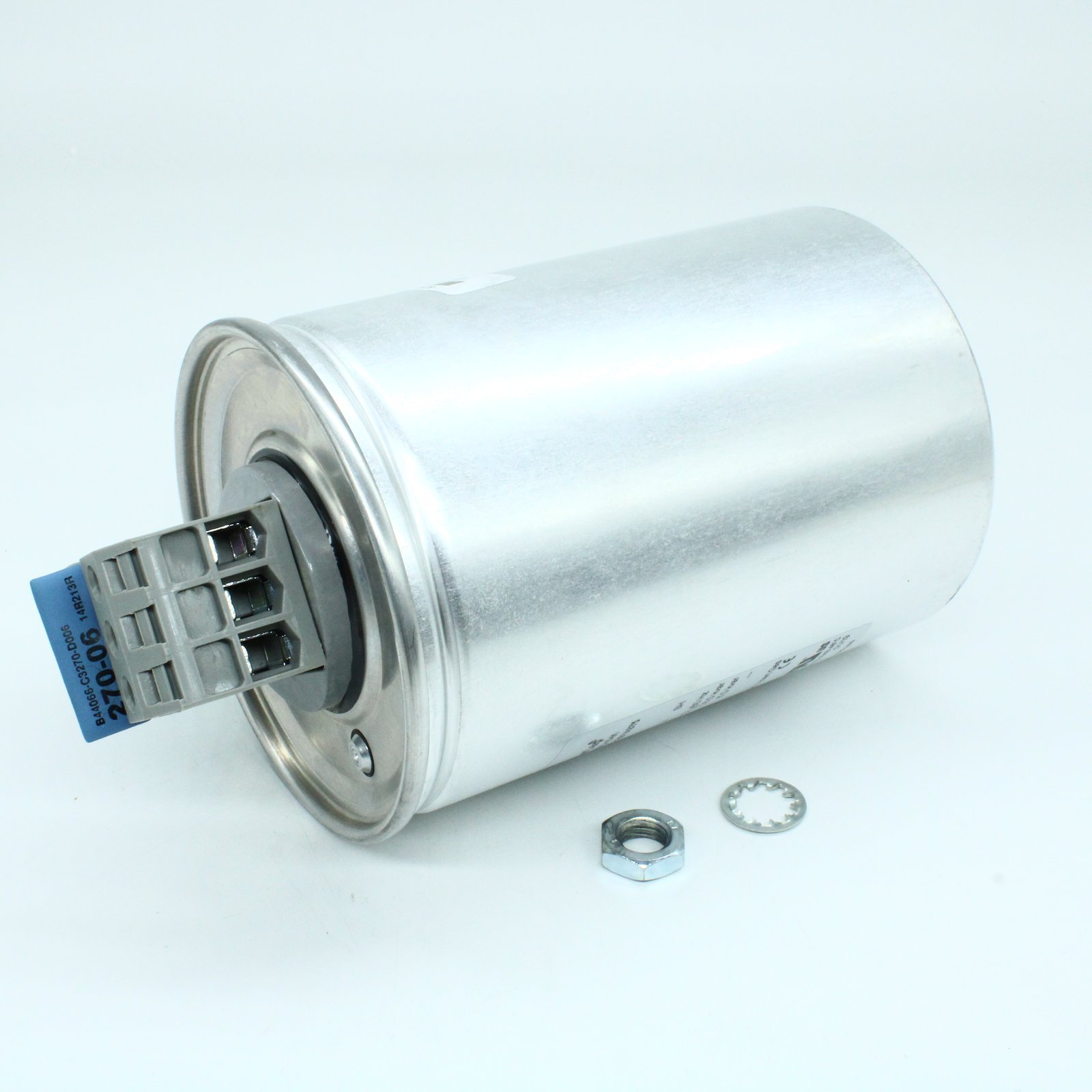

Конденсатор силовой от TDK-EPCOS серии MKK. Рабочее напряжение 230/400 В, ёмкость 3х100 мкФ, реактивная мощность 5/15 кВАр. Корпус — металлический цилиндр 116x164 мм с креплением на шпильку. Применяется в установках коррекции коэффициента мощности и промышленной автоматике.
Технические характеристики
| Тип | PhaseCap Premium capacitors |
| Fixing | Threaded bolt M12 |
| Серия | MKK230-D-5-01/MKK400-D-15-01 |
| Вес | 1.3kg |
| Корпус | Extruded round aluminum can with stud |
| Монтаж | Выводной |
| Подключение | Delta (3-phase) |
| Диэлектрик | Polypropylene film |
| Ёмкость | 3 x 100µF |
| Артикул | B25667C3297A375 |
| Rxc product | 30000s |
| Конструкция | Polypropylene film, gas-impregnated, dry type, non-PCB, concentric winding, wave cut, extruded round aluminum can with stud, ceramic discharge module, triple safety system |
| Impregnation | Non-PCB, dry, inert gas |
| Max altitude | 4000m |
| Вых. мощность | 5.0kvar (230V, 50Hz), 6.0kvar (230V, 60Hz), 15.0kvar (400V, 50Hz), 18.0kvar (400V, 60Hz) |
| Мин. зазор | 9.6mm |
| Ном. ток | 13A (230V, 50Hz), 16A (230V, 60Hz), 22A (400V, 50Hz), 26A (400V, 60Hz) |
| Stored energy | 48Ws |
| Сертификаты | cUL file E238746, GOST |
| Discharge time | ≤60s to 75V or less |
| Способ монтажа | Threaded stud (bottom of can) |
| Max temperature | +55°C |
| Max torque stud | 10Nm |
| Min temperature | -40°C |
| Номинальная частота | 50Hz / 60Hz |
| Max voltage 1min | 520V AC |
| Номинальное AC напряжение | 400V AC (MKK400-D-15-01) / 230V AC (MKK230-D-5-01) |
| Климатическая категория | -40/D |
| Высота | 164mm |
| Humidity relative | <95% |
| Max surge current | 300 x I_R |
| Положение монтажа | Any |
| Safety mechanical | Overpressure disconnector |
| Последовательное сопротивление | 4.22mΩ |
| Tan delta 50hz max | 0.6W/kvar (without discharge resistor) |
| Диаметр | 116mm |
| Справочные стандарты | IEC 60831-1/2, UL 810-5th edition |
| Темп. хранения | -40°C to +85°C |
| Terminal max torque | 2.0Nm |
| Степень защиты | IP20 |
| Mean life expectancy | Up to 180000h (temp class -40/C, hotspot ≤70°C), Up to 130000h (temp class -40/D, hotspot ≤70°C) |
| Tan delta dielectric | 0.2W/kvar |
| Terminal max current | 80A |
| Примечание | MKK230-D-5-01/MKK400-D-15-01, гайка+шайба в комплекте |
| Допуск емкости | -5/+10% |
| Мин. путь утечки | 12.7mm |
| Max current multiplier | 1.3 x I_R (including harmonics, overvoltages, capacitance tolerance) |
| Terminal cross section | 25mm² |
| Max hotspot temperature | +85°C |
| Max switchings per year | 7500 |
| Тип упаковки | Paper Box |
| Impulse voltage withstand | 8000Vpk (1.2/50µs) |
| Max power loss at ambient | 55C: 9.0W; 65C: 6.0W; 75C: 3.0W; 85C: 0W |
| Max short circuit current | 10kA (AFC) |
| Terminal protection degree | IP20 |
| Max voltage continuous daily | 440V AC |
| Описание (англ.) | Cap Film 100uF 400VAC/230VAC PP -5% to 10% (116 X 164mm) Stud Mount Metal Can 55C |
| Test voltage terminal to case | 3000V AC / 50Hz, 10s |
| Test voltage terminal to terminal | 900V AC / 50Hz, 10s |
