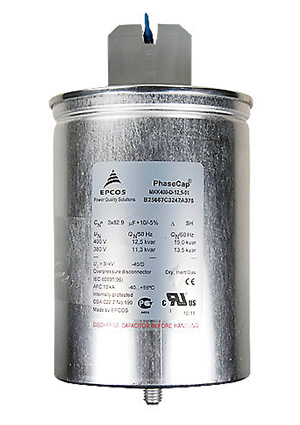

B25667C3247A375, фазовый конденсатор 12.5кВар 400В MKK400D12.5-01
У поставщика
ПроизводительTDK EPCOS
У поставщиков
1 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 3 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 175,00 |
| от 2 | 4 312,50 |
Описание
Фазовый конденсатор TDK EPCOS серии PhaseCap Premium на 12.5 кВар при 400 В. Модель MKK400D12.5-01 выполнена в алюминиевом цилиндрическом корпусе с резьбовым креплением М12, оснащена сухой газовой пропиткой и самовосстанавливающимся полипропиленовым диэлектриком. Встроенная тройная система безопасности включает керамический разрядный модуль и отключатель избыточного давления. Применяется для коррекции коэффициента мощности в промышленных сетях и распределительных устройствах.
Технические характеристики
| Серия | PhaseCap Premium |
| Вес | 1.1 kg |
| Влажность | av. rel. < 95% |
| Тип монтажа | Threaded bolt M12 |
| Допуск, % | -5%, +10% |
| Клеммы | Isolated terminals, IP20, max torque 2.0 Nm, cross section 25 mm², max current 80 A |
| Подключение | Delta |
| Диэлектрик | Polypropylene film |
| Capacitance | 83 µF |
| Termination | клеммная колодка |
| Ёмкость | 3 x 82.9 µF |
| Series type | MKK400-D-12.5-0.1 |
| Applications | 3 Phase, Power Factor Correction (PFC) |
| Конструкция | Gas-impregnated, dry type, concentric winding, wave cut, extruded round aluminum can with stud |
| Impregnation | Non-PCB, dry, inert gas |
| Вых. мощность | 12.5 kvar @ 50Hz / 15.0 kvar @ 60Hz |
| Mounting Type | Chassis, Stud Mount |
| Мин. зазор | 9.6 mm |
| Код заказа | B25667C3247A375 |
| Ном. ток | 18 A @ 50Hz / 22 A @ 60Hz |
| Ном. напряжение | 400V AC |
| Safety system | Triple safety system (ceramic discharge module, overpressure disconnector, self-healing) |
| Package / Case | Radial, Can |
| Сертификаты | cUL file E238746, GOST |
| Тип компонента | Power Factor Correction Capacitor |
| Discharge time | ≤ 60 s to 75 V or less |
| Tan delta 50hz | ≤ 0.6 W/kvar |
| Max torque stud | 10 Nm |
| Номинальная частота | 50 Hz / 60 Hz |
| Size / Dimension | 4.567" Dia (116.00mm) |
| Maximum altitude | 4000 m |
| Time constant rc | 30000 s |
| Описание | Film Capacitors PhaseCap 400V 3PH 50/60Hz 12.5/15kVAr |
| Климатическая категория | -40/D |
| Высота | 164 mm |
| Положение монтажа | Any |
| Макс. пусковой ток | 300 x I_R |
| Dielectric Material | Polypropylene (PP) |
| Voltage Rating - AC | 400V |
| Диаметр | 116 mm |
| Internal inductance | |
| Справочные стандарты | IEC 60831-1/2, UL 810-5th edition |
| Степень защиты | IP20 |
| Mean life expectancy | Up to 180000 hours (class -40/C, Θ_HS ≤ 70°C); Up to 130000 hours (class -40/D, Θ_HS ≤ 70°C) |
| Tan delta dielectric | 0.2 W/kvar |
| Height - Seated (Max) | 6.457" (164.00mm) |
| Operating Temperature | -40°C ~ 85°C |
| Допуск емкости | -5 / +10% |
| Мин. путь утечки | 12.7 mm |
| Max current continuous | up to 1.6 x I_R (including harmonics) |
| Max switching per year | 7500 |
| Max voltage continuous | 440V AC (up to 8h daily) |
| Max voltage short term | 520V AC (up to 1 min) |
| Макс. темп. окр. среды | +55 °C |
| Темп. окружающей среды мин. | -40 °C |
| Hotspot temperature max | +85 °C |
| Макс. темп. хр. | +85 °C |
| Мин. темп. хр. | -40 °C |
| Impulse voltage withstand | 8000 Vpk (1.2/50 μs) |
| Max short circuit current | 10 kA (AFC) |
| Мощность, кВАр | 12.5 |
| ЭПС | 5.10 mΩ |
| Test voltage terminal to case | 3000V AC / 50 Hz for 10 s |
| Test voltage terminal to terminal | 900V AC / 50 Hz for 10 s |
| Рабочее напряжение, В | 400 |
