Преобразователь DC/DC мощность, Вт: 1 вход 24В выход 24В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
4 шт.
Норм. уп.: 38
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт247,39 ₽
Сумма494,78 ₽
В наличии2 шт
от 2 штюрлицам и ИП
2 шт · Склад 39 · 494,78 ₽
Описание

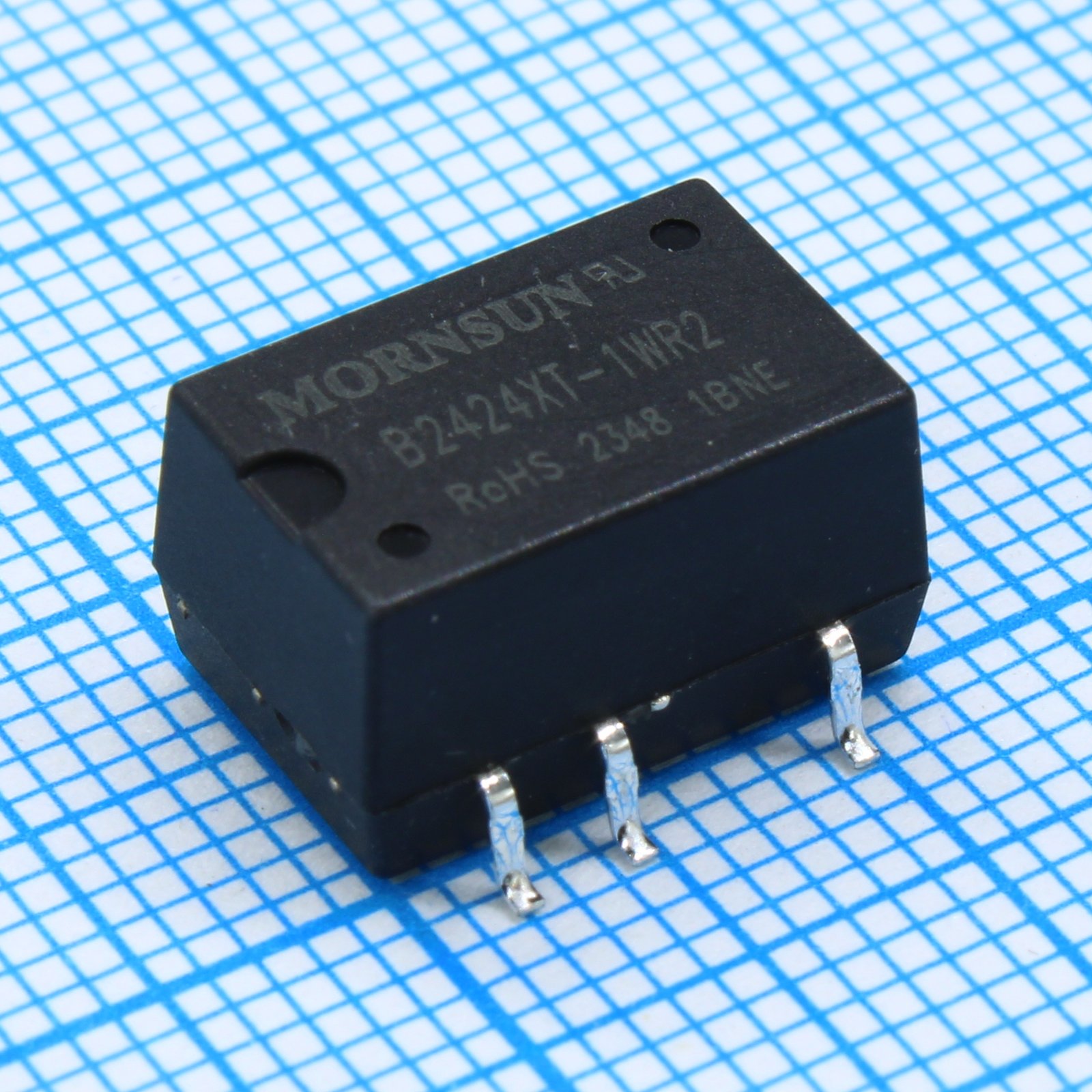

MORNSUN B2424XT-1WR2 — это изолированный DC/DC-преобразователь мощностью 1 Вт. Устройство работает от входного напряжения 24 В и обеспечивает стабилизированные 24 В на выходе, гальваническая развязка составляет 1500 В. Компактный модуль подходит для применения в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | 3500khours |
| Вес | 1.6g |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Размеры | 12.70x11.20x7.25mm |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | B2424XT-1WR2 |
| Вх. фильтр | Capacitance filters |
| Вых. мощность | 1W |
| Пульсации и шум | 60mVp-p typ, 150mVp-p max |
| Материал корпуса | Black epoxy resin, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Импульсное напряжение | 30VDC |
| Сертификаты | UL/EN |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 24VDC |
| Рег. нагрузки | 5% |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±8kV perf. Criteria B |
| Влажн. хранения | 95%RH |
| Точность напряжения | See output regulation curve |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 21.6-26.4VDC |
| Minimum output load | 10% of rated load |
| Частота перекл. | 100kHz |
| Сопр. изоляции | 1000MΩ |
| Примечание | Возможная замена: B2424XT-1WR3 |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 7mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 20pF |
| Входной ток при полной нагрузке | 52mA |
| Мин. ток нагрузки выхода | 4mA |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 42mA |
| Защита от КЗ | Continuous, self-recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +105°C |
| Температура оплавления | Peak temp ≤245°C, max duration ≤60s over 217°C |
| Мощность, Вт | 1 |
| Тип | DC-DC преобразователь |
