Преобразователь DC/DC мощность, Вт: 1 вход 24В выход 15В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
623 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт156,92 ₽
дешевле всех
Сумма784,60 ₽
В наличии568 шт
от 5 штюрлицам и ИП
от 26 — 148,07 ₽ (−6%)
Склад 13срок до недели
Цена за шт182,34 ₽
Сумма911,70 ₽
+ доплата 490,00 ₽
В наличии55 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 12 — 170,80 ₽ (−6%)
5 шт · Склад 39 · 784,60 ₽
Описание

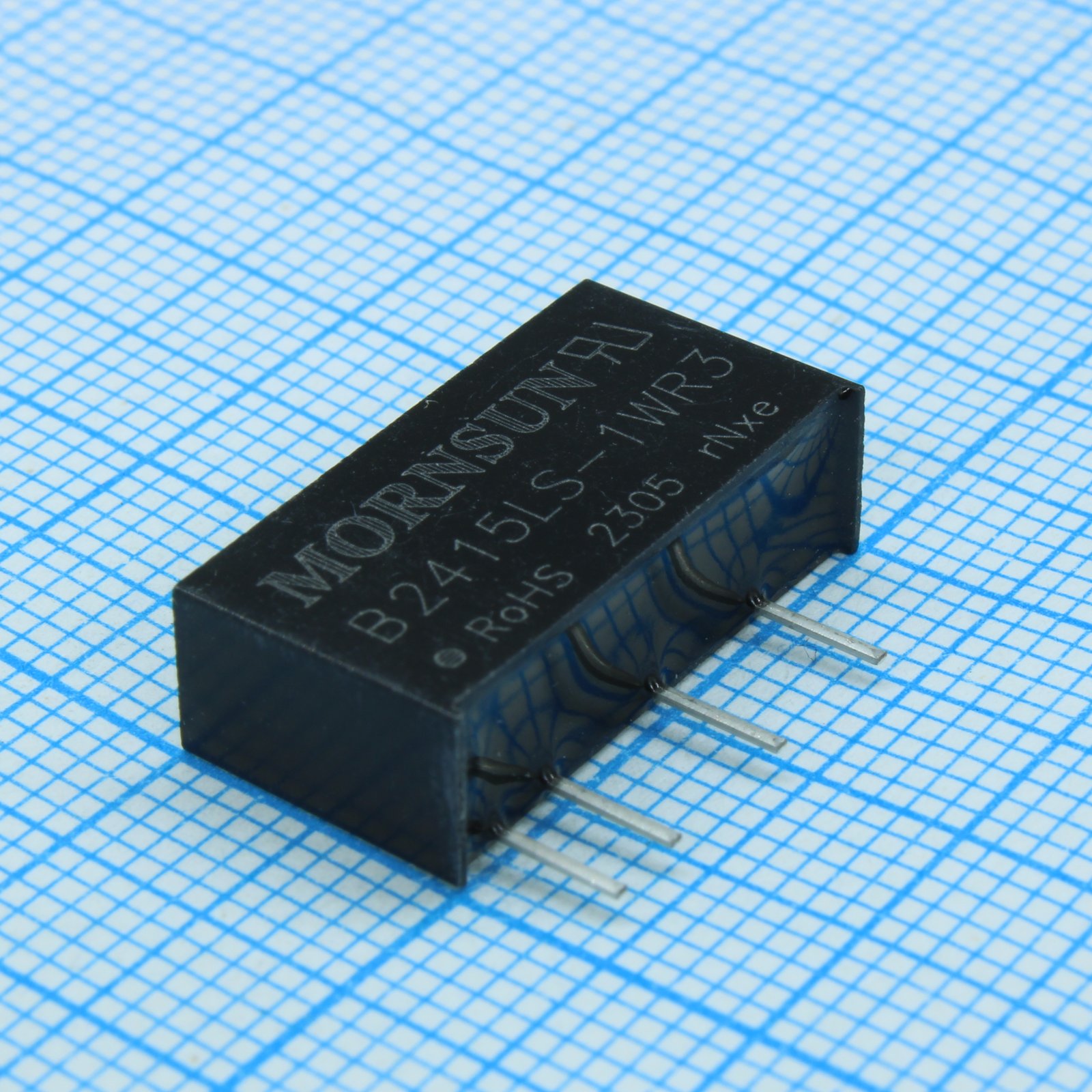

MORNSUN B2415LS-1WR3 — это изолированный DC/DC преобразователь мощностью 1 Вт. Устройство работает от входного напряжения 21.6–26.4 В и обеспечивает стабильный выход 15 В при токе до 67 мА, с гальванической развязкой 1500 В. Компактный модуль в корпусе для монтажа в тубу подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 3500k hours |
| Серия | A_S-1WR3 & B_LS-1WR3 |
| Вес | 2.1g |
| Вывод | industry standard |
| Вибрация | 10-150Hz, 5G, 0.75mm X/Y/Z |
| Размеры | 19.65x6.00x10.16mm |
| Описание | 1W isolated DC-DC converter, unregulated single output |
| Артикул | B2415LS-1WR3 |
| Вых. мощность | 1W |
| Пульсации и шум | 30mVp-p typ, 75mVp-p max |
| Материал корпуса | black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Тип монтажа | THT |
| Сертификаты | UL62368-1, EN62368-1, BSEN62368-1, IEC62368-1, CB Report, RoHS |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 75% |
| Тип. КПД | 81% |
| Вых. напряжение | 15VDC |
| Рег. нагрузки | 3% typ, 10% max |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air±8kV, Contact±6kV perf. CriteriaB |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | see output regulation curves |
| Описание | DC/DC Converters - Through Hole 1W DC/DC Converter isolated, unregulated in a PCB Mount Plastic Case |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1% |
| Макс. импульсное напряжение | 30VDC |
| Макс. вых. ток | 67mA |
| Мин. выходной ток | 7mA |
| Диап. вх. напр. | 21.6-26.4VDC |
| Макс. емк. нагрузка | 560µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25℃ |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Входной ток при полной нагрузке | 56mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | continuous, self-recovery |
| Температура пайки штыря | 300℃ |
| Рек. входной конденсатор | 1µF/50V |
| Рек. выходной конденсатор | 1µF/25V |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 15V 67mA 21.6V~26.4V Input |
| Мощность, Вт | 1 |
| Тип | DC-DC преобразователь |
