Преобразователь DC/DC мощность, Вт: 1 вход 24В выход 3.3В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
147 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт148,03 ₽
Сумма1 480,30 ₽
+ доплата 490,00 ₽
В наличии147 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 138,31 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 480,30 ₽. До заказа без доплаты не хватает 15 819,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 480,30 ₽
Описание

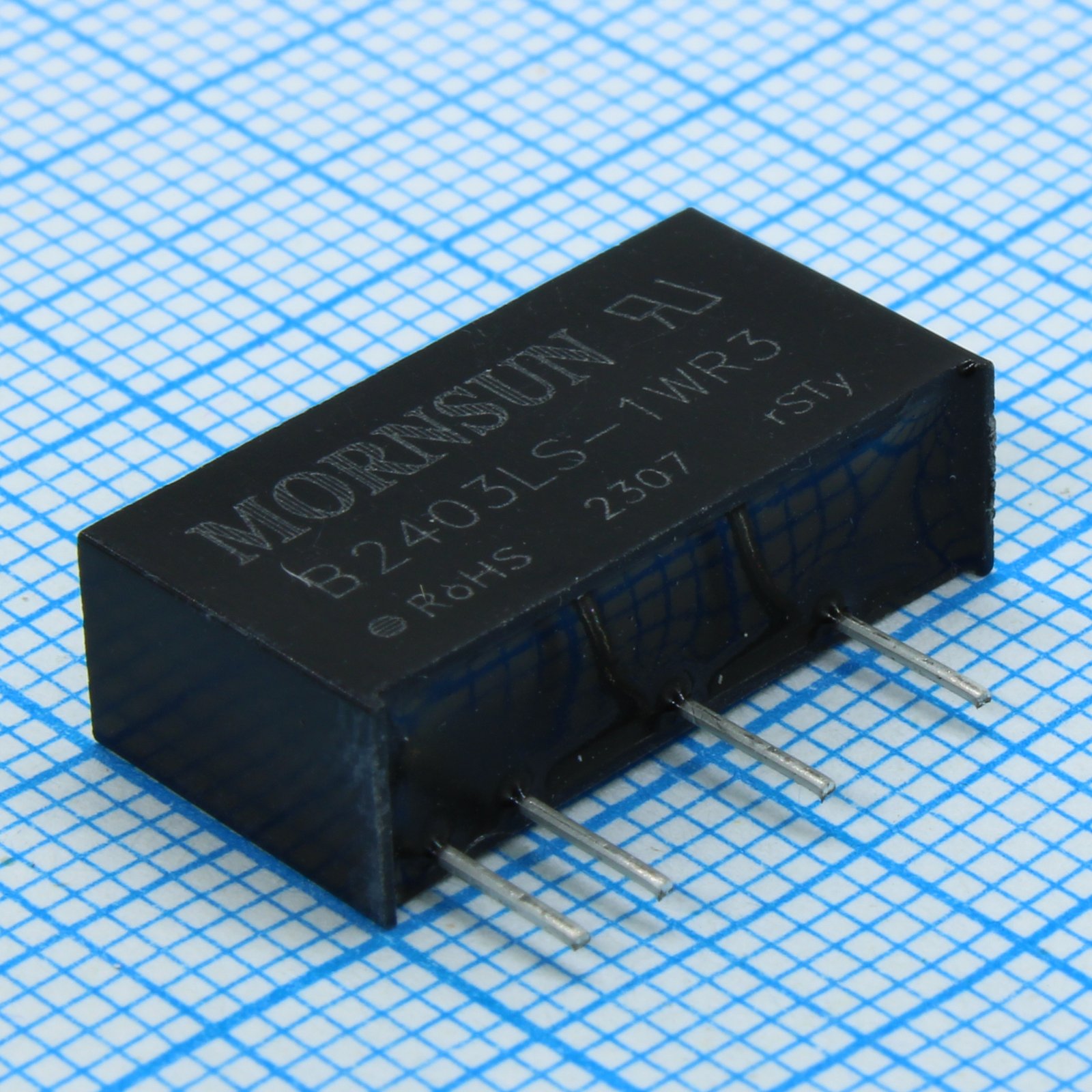

MORNSUN B2403LS-1WR3 — это изолированный DC/DC-преобразователь мощностью 1 Вт. Устройство преобразует входное напряжение 24 В в стабильные 3,3 В на выходе, обеспечивая гальваническую развязку 1500 В. Компактный корпус и высокая надёжность делают его подходящим для применения в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | 3500k hours (MIL-HDBK-217F@25℃) |
| Серия | A_S-1WR3 & B_LS-1WR3 |
| Горячая замена | Unavailable |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 19.65 x 6.00 x 10.16mm |
| Вес тип. | 2.1g |
| Описание | 1W isolated DC-DC converter, unregulated single output |
| Артикул | B2403LS-1WR3 |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Устойчивость ESD | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BS EN/IEC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 69% |
| Тип. КПД | 75% |
| Вых. напряжение | 3.3VDC |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | See output regulation curves (Fig.1) |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1% |
| Макс. импульсное напряжение | 30VDC |
| Emc recommended cy | 270pF/2kV |
| Макс. вых. ток | 303mA |
| Мин. выходной ток | 30mA |
| Emc recommended ldm | 6.8µH |
| Диап. вх. напр. | 21.6-26.4VDC |
| Макс. регулировка нагрузки | 20% |
| Типовая регулировка нагрузки | 8% |
| Макс. емк. нагрузка | 2400µF |
| Макс. пульсации и шум | 75mVp-p |
| Пульсации и шум тип. | 30mVp-p |
| Примечание | Возможная замена: AM1DS-2403SJZ |
| Рекомендуемые C1/C2 ЭМС | 4.7µF/50V |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Типовая частота переключения | 260kHz at full load, nominal input |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Тип. нагрев корпуса | 25℃ at Ta=25℃ |
| Типовой входной ток без нагрузки | 8mA |
| Типовая изоляционная емкость | 20pF at 100kHz/0.1V |
| Диап. темп. хр. | -55℃ to +125℃ |
| Макс. входной ток при полной нагрузке | 61mA |
| Типовой входной ток при полной нагрузке | 56mA |
| Диап. раб. темп. | -40℃ to +105℃ |
| Рек. входной конденсатор | 1µF/50V |
| Рек. выходной конденсатор | 10µF/16V |
| Отраж. пульс. ток тип. | 15mA |
| Макс. темп. пайки | 300℃ for 10 seconds, 1.5mm from case |
| Мощность, Вт | 1 |
| Тип | DC-DC преобразователь |
| Тип монтажа | SMD |
