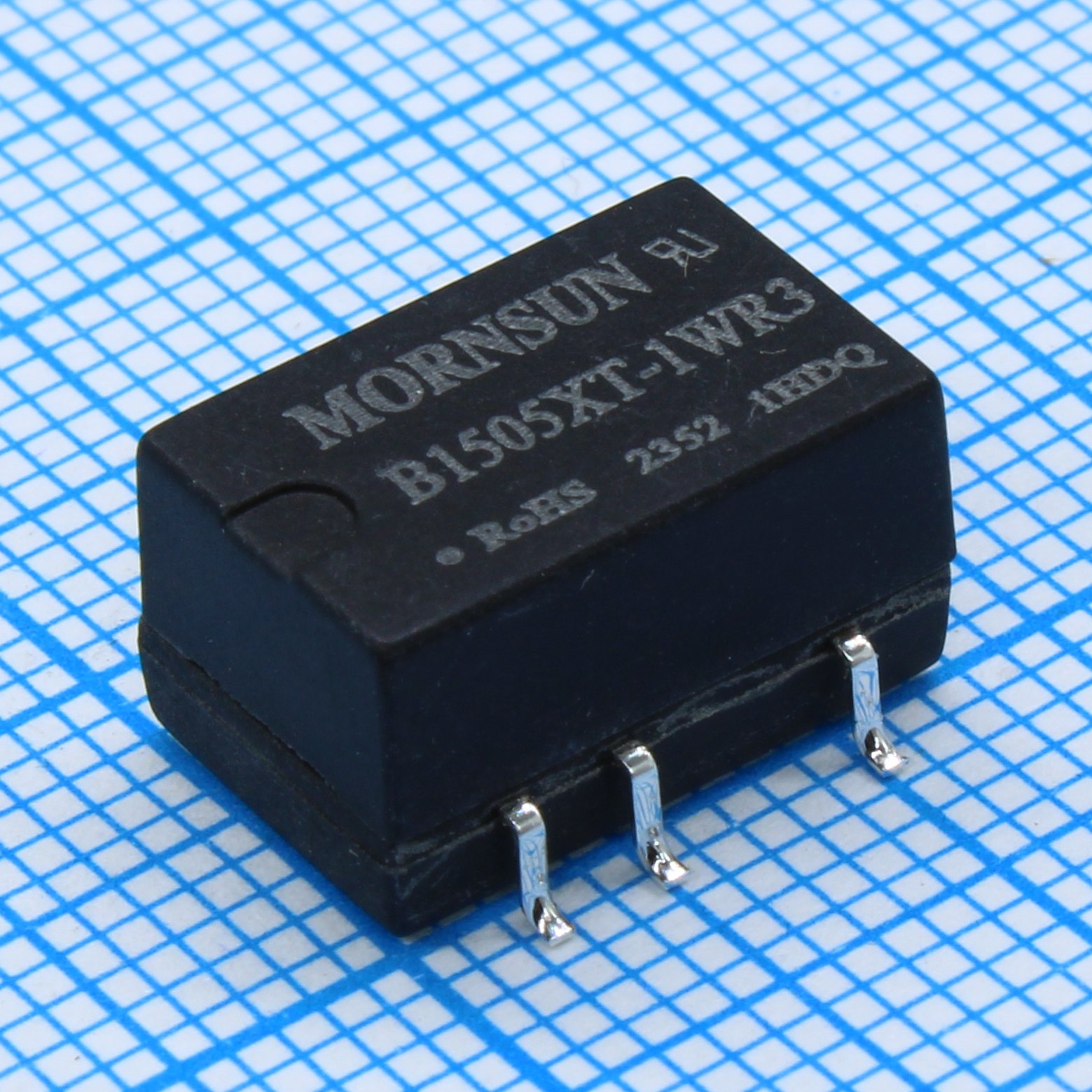

Преобразователь DC/DC на печатную плату 1 Вт вход 13.5В...16.5В выход 5В КПД 85%
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
185 шт.
Норм. уп.: 38
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт182,86 ₽
Сумма914,30 ₽
+ доплата 490,00 ₽
В наличии185 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 12 — 171,27 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 914,30 ₽. До заказа без доплаты не хватает 16 385,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 914,30 ₽
Описание
Преобразователь DC/DC от MORNSUN на печатную плату мощностью 1 Вт. Входное напряжение от 13,5 до 16,5 В, стабильный выход 5 В с КПД 85%. Компактное решение для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | 3500khours |
| Серия | B_XT-1WR3 |
| Вес | 1.4g |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Тип монтажа | SMD |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y and Z |
| Размеры | 13.20x11.40x7.25mm |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | B1505XT-1WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BSEN/IEC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Напряжение, В | 15 |
| ЭМС излучение CE | CISPR32/EN55032 CLASSB |
| ЭМС излучение RE | CISPR32/EN55032 CLASSB |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | See output regulation curves (Fig.1) |
| Описание | DC/DC Converters - SMD 1W DC/DC 3kV UNREG 15Vin 5Vout |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 21VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Диап. вх. напр. | 13.5-16.5VDC |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 5% |
| Макс. емк. нагрузка | 2400µF |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25℃ |
| Ном. вх. напр. | 15VDC |
| Емк. изоляции | 20pF |
| Макс. линейная регул. | 1.2% |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 8mA |
| Типовой входной ток без нагрузки | 8mA |
| Диап. темп. хр. | -55℃ to +125℃ |
| Уровень чувствительности к влаге | IPC/JEDEC J-STD-020D.1 Level 1 |
| Макс. входной ток при полной нагрузке | 86mA |
| Типовой входной ток при полной нагрузке | 82mA |
| Диап. раб. темп. | -40℃ to +105℃ |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 10µF/16V |
| Отраж. пульс. ток тип. | 15mA |
| Температура оплавления | Peak temp ≤245℃, max duration ≤60s over 217℃ |
| Описание (англ.) | DC/DC Converter 13.5V-16.5V/ 5V 85% |
| Мощность, Вт | 1 |
| Напряжение катушки, В | 5 |
