Преобразователь DC/DC мощность, Вт: 1 вход 15В выход 5В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
176 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт144,68 ₽
Сумма723,40 ₽
В наличии121 шт
от 5 штюрлицам и ИП
от 28 — 136,26 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии55 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 168,05 ₽
5 шт · Склад 39 · 723,40 ₽
Описание

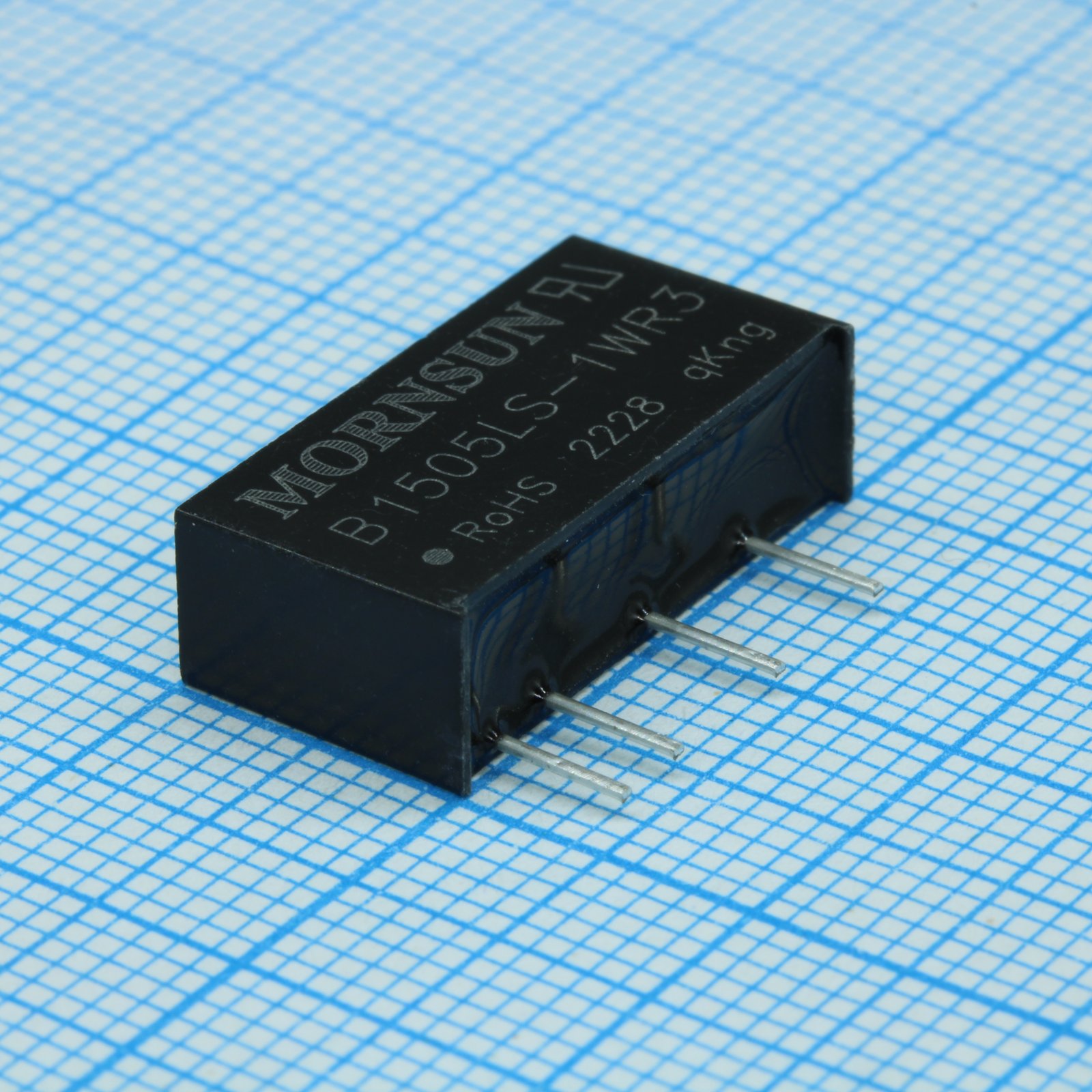

DC/DC-преобразователь MORNSUN B1505LS-1WR3 мощностью 1 Вт преобразует входное напряжение 15 В в стабильные 5 В на выходе. Модель имеет гальваническую изоляцию 1500 В и поставляется в трубчатой упаковке. Подходит для применения в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | 3500k hours |
| Emc cy | 270pF/2kV |
| Серия | A_S-1WR3 & B_LS-1WR3 |
| Вес | 2.1g |
| Emc ldm | 6.8µH |
| Корпус | industry standard pin-out |
| Тип монтажа | Выводной |
| Emc c1 c2 | 4.7µF/50V |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 19.65x6.00x10.16mm |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | B1505LS-1WR3 |
| Вых. мощность | 1W |
| Пульсации и шум | 30mVp-p typ, 75mVp-p max |
| Материал корпуса | black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BS EN/IEC |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 5VDC |
| Рег. нагрузки | 5% typ, 15% max |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air±8kV, Contact±6kV perf. Criteria B |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | see output regulation curves |
| Описание | DC/DC Converters - Through Hole 1W DC/DC 2kV UNREG 15Vin 5Vout |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1% |
| Макс. импульсное напряжение | 21VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Диап. вх. напр. | 13.5-16.5VDC |
| Макс. емк. нагрузка | 2400µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Примечание | Возможные замены: AM1DS-1505SJZ, TMA 1505S |
| Нагрев корпуса | 25℃ |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 15VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Входной ток при полной нагрузке | 84mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | continuous, self-recovery |
| Температура пайки штыря | 300℃ |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 10µF/16V |
