Преобразователь DC/DC мощность, Вт: 1 вход 12В выход 15В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
155 шт.
Норм. уп.: 38
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт179,08 ₽
Сумма895,40 ₽
+ доплата 490,00 ₽
В наличии155 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 12 — 167,70 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 895,40 ₽. До заказа без доплаты не хватает 16 404,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 895,40 ₽
Описание

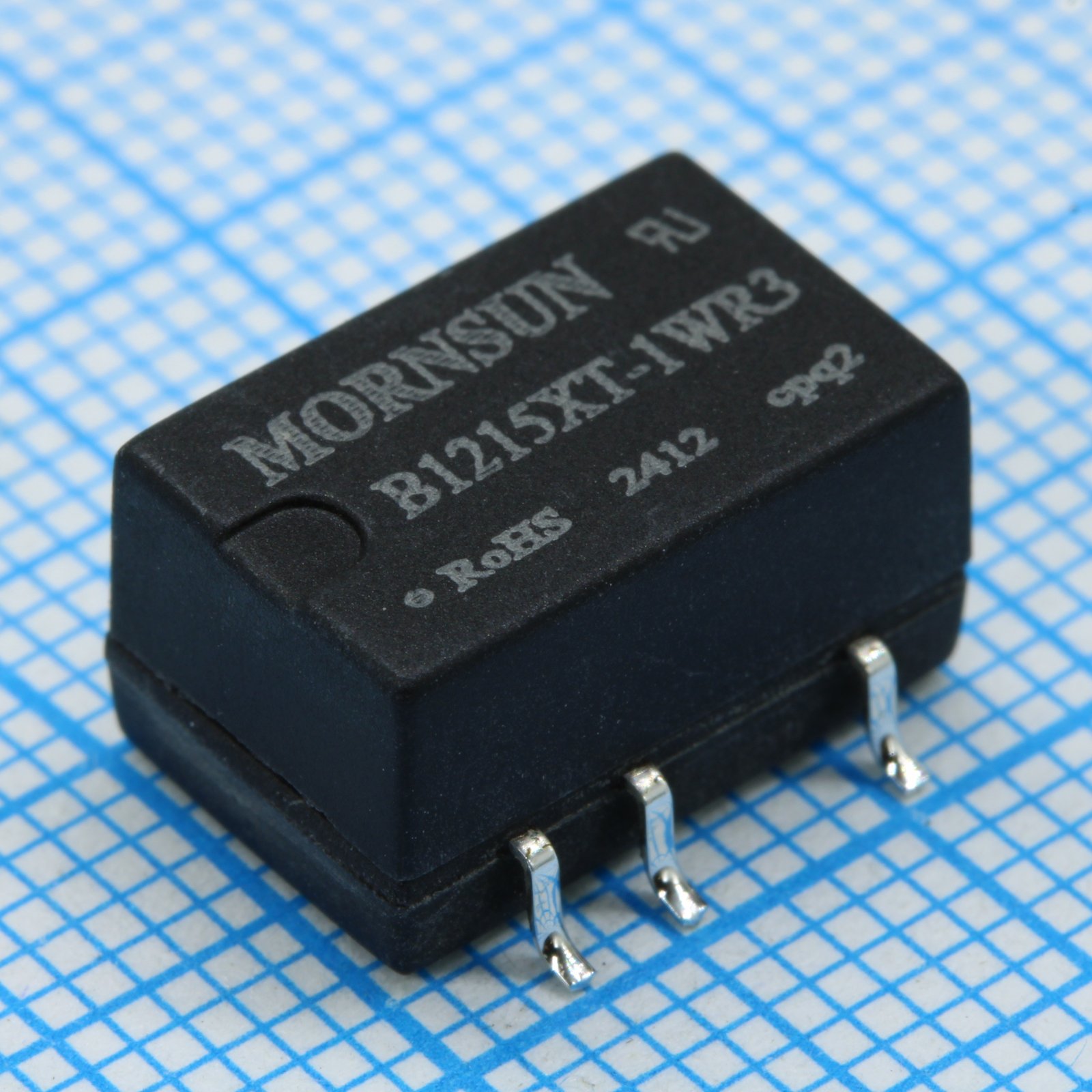

DC/DC-преобразователь MORNSUN B1215XT-1WR3 с выходной мощностью 1 Вт. Работает от входного напряжения 10.8–13.2 В и выдаёт стабильные 15 В при токе до 67 мА, с гальванической изоляцией 1500 В. Компактный модуль в корпусе для монтажа на плату. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 3500khours |
| Тип | DC/DC Converter |
| Мощность, Вт | 1,5 |
| Вес | 1.4g |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Тип монтажа | SMD |
| Размеры | 13.20x11.40x7.25mm |
| Артикул | B1215XT-1WR3 |
| Вх. фильтр | Capacitance filter |
| Пульсации и шум | 30mVp-p typ, 75mVp-p max |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Импульсное напряжение | 18VDC max |
| Сертификаты | UL/EN/BSEN/IEC62368-1 |
| Мин. КПД | 79% |
| Тип. КПД | 83% |
| Напряжение, В | 15 |
| Рег. нагрузки | 3% typ, 10% max |
| Помехоустойчивость ЭСР | Air ±8kV, Contact ±6kV perf. Criteria B |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | See output regulation curves |
| Описание | DC/DC Converters - SMD Input 5/12VDC, Output 15V 0.1A, 1.5W SMD |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Макс. емк. нагр. | 560µF |
| Диап. вх. напр. | 10.8-13.2VDC |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 8mA typ |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF |
| Входной ток при полной нагрузке | 101mA typ |
| Мин. ток нагрузки выхода | 7mA |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 67mA |
| Отраженный пульсирующий ток | 15mA typ |
| Защита от КЗ | Continuous, self-recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +105°C |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 1µF/25V |
| Описание (англ.) | Isolated Module DC DC Converter Boost 1 Output 15V 67mA 10.8V~13.2V Input |
| Ток, А | 0,1 |
