Преобразователь DC/DC мощность, Вт: 1 вход 12В выход 15В/67мА изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 780 шт.
Норм. уп.: 25
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт96,55 ₽
дешевле всех
Сумма965,50 ₽
В наличии1 657 шт
от 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт155,03 ₽
Сумма1 550,30 ₽
+ доплата 490,00 ₽
В наличии123 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 14 — 144,95 ₽ (−7%)
10 шт · Склад 39 · 965,50 ₽
Описание

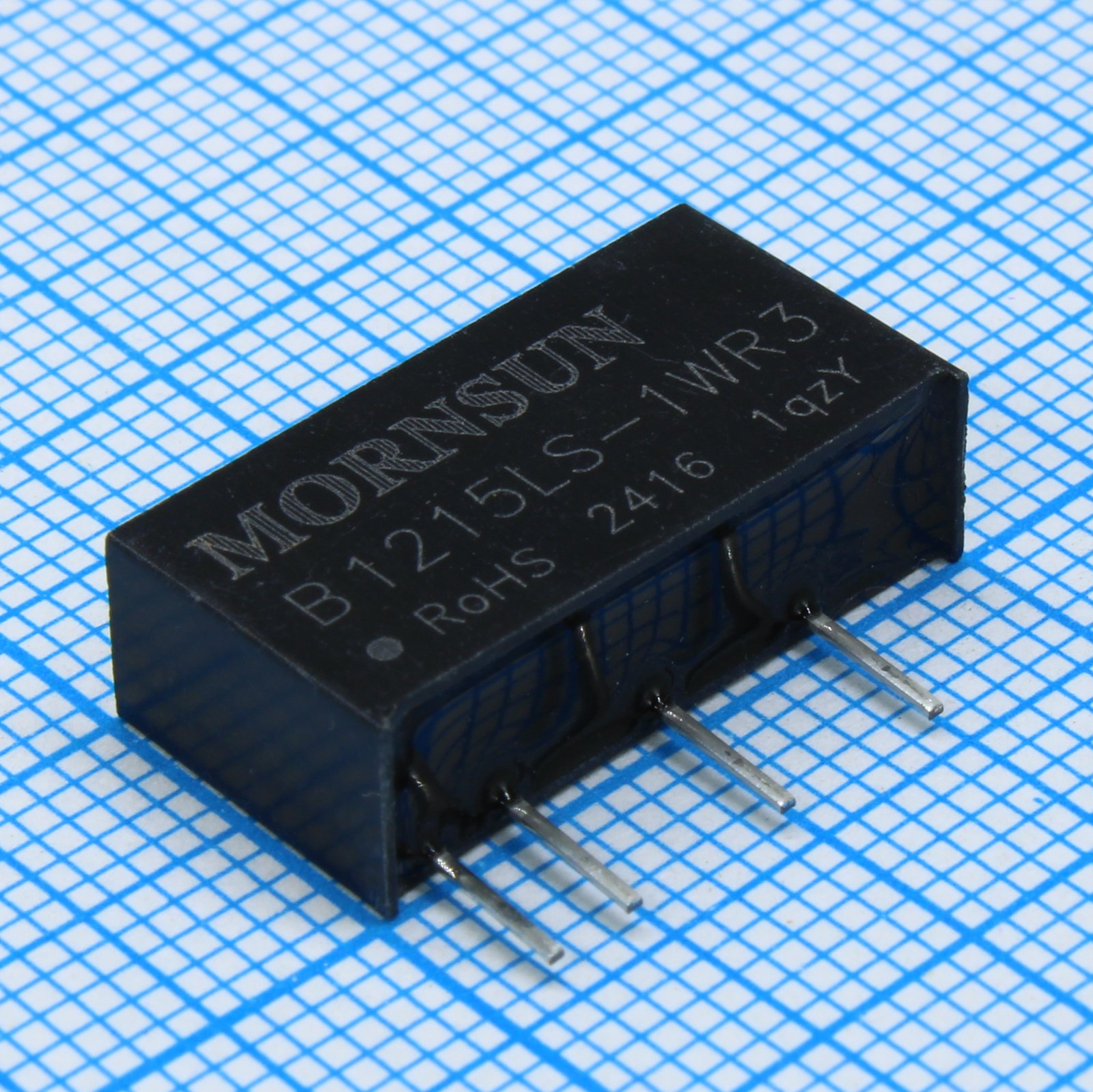

DC/DC-преобразователь MORNSUN B1215LS-1WR3 мощностью 1 Вт преобразует входное напряжение 12 В в стабилизированные 15 В с током до 67 мА. Модель имеет гальваническую изоляцию 1500 В и поставляется в трубке (Tube). Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 3500khours |
| Серия | A_S-1WR3 & B_LS-1WR3 |
| Вес | 2.1g |
| Горячая замена | Unavailable |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y and Z |
| КПД, % | 81% |
| Размеры | 19.65x6.00x10.16mm |
| Описание | 1W isolated DC-DC converter, unregulated single output |
| Артикул | B1215LS-1WR3 |
| Применение | ITE (Commercial) |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1 W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BSEN/IEC |
| Корпус | 7-SIP Module, 4 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 77% |
| Тип. КПД | 81% |
| Вых. напряжение | 15VDC |
| Орган сертификации | CB, CE, cURus, UL |
| Номер стандарта | 62368-1 |
| Рег. нагрузки | ±10% max |
| Размеры | 0.77" L x 0.24" W x 0.40" H (19.7mm x 6.0mm x 10.2mm) |
| ЭМС излучение CE | CISPR32/EN55032 CLASSB |
| ЭМС излучение RE | CISPR32/EN55032 CLASSB |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air±8kV, Contact±6kV perf. CriteriaB |
| Пульсации и шум | 75mVp-p max |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | See output regulation curves (Fig.1) |
| Описание | DC DC CONVERTER 15V 1W |
| Число выходов | 1 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% max |
| Макс. импульсное напряжение | 18VDC |
| Напряжение выхода 1 | 15V |
| Макс. вых. ток | 67mA |
| Мин. выходной ток | 7mA |
| Напряжение изоляции | 1.5 kV |
| Диап. вх. напр. | 10.8-13.2VDC |
| Макс. емк. нагрузка | 560µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Рабочая температура | -40°C ~ 105°C (With Derating) |
| Входное напряжение (Макс.) | 13.2V |
| Мин. входное напряжение | 10.8V |
| Нагрев корпуса | 25℃ |
| Входной ток без нагрузки | 9mA |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Выходной ток, макс. | 67mA |
| Входной ток при полной нагрузке | 84mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | Continuous, self-recovery |
| Температура пайки штыря | 300℃ |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 1µF/25V |
| Описание (англ.) | Isolated Module DC DC Converter Boost 1 Output 15V 67mA 10.8V~13.2V Input |
