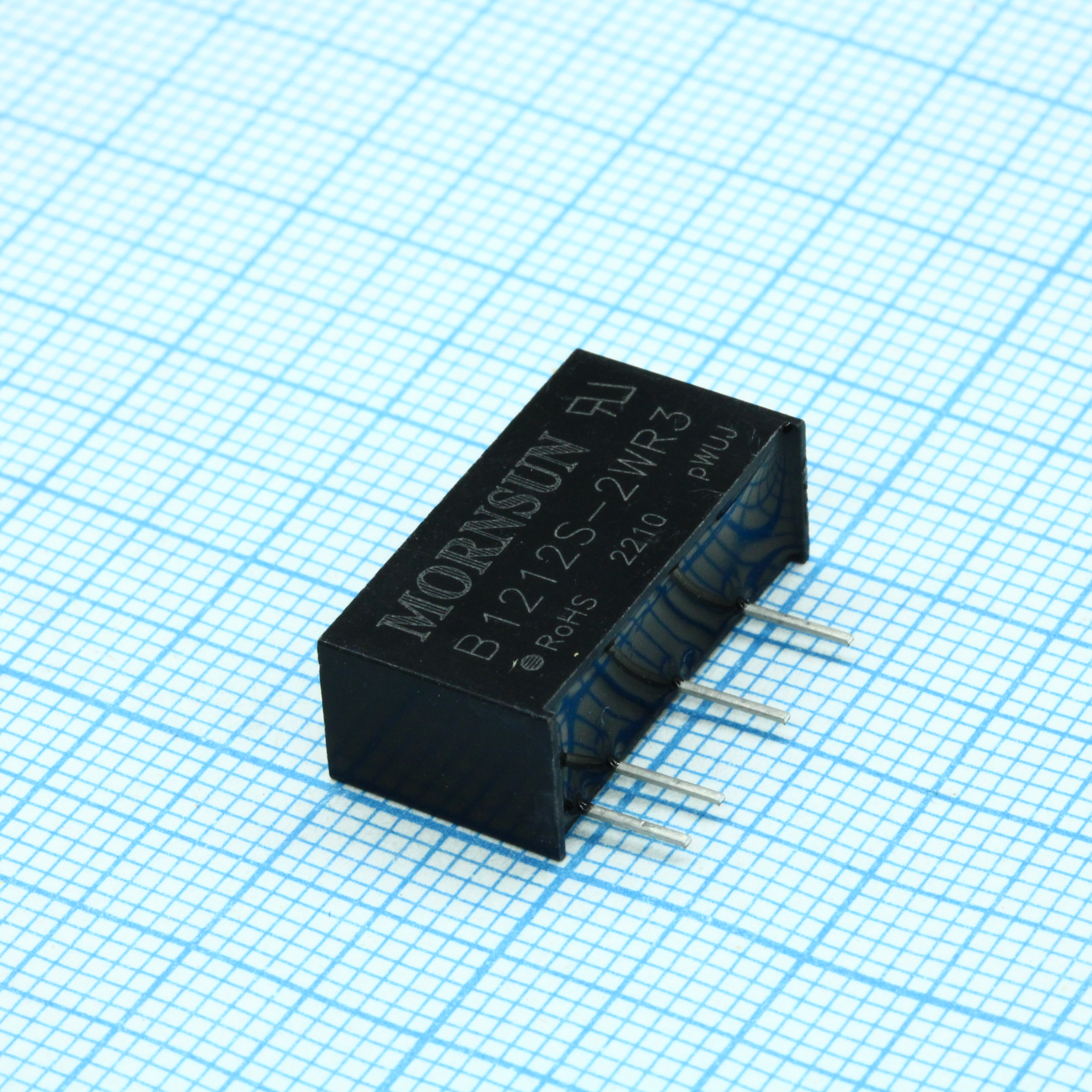

DC-DC преобразователь B1212S-2WR3 / 10.8..13.2В , 12В, 0.167А, 2Вт, SIP7
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
2 120 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт241,86 ₽
Сумма725,58 ₽
В наличии2 095 шт
от 3 штюрлицам и ИП
от 17 — 230,24 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии25 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 233,59 ₽
3 шт · Склад 39 · 725,58 ₽
Описание
DC-DC преобразователь MORNSUN B1212S-2WR3 — изолированный модуль питания мощностью 2 Вт в корпусе SIP7. Обеспечивает стабилизированное выходное напряжение 12 В при токе до 0,167 А, работая от входного напряжения 10.8–13.2 В. Предназначен для гальванической развязки цепей в промышленной автоматике, телекоммуникационном оборудовании и системах управления. Компактный корпус и высокая эффективность делают его удобным для встраиваемых решений с ограниченным пространством.
Технические характеристики
| MTBF | 3500khours |
| Серия | A_S-2WR3 & B_S-2WR3 |
| Вес | 2.4g |
| Тип | DC-DC преобразователь |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm X/Y/Z |
| Размеры | 19.65x7.05x10.16mm |
| Описание | 2W isolated DC-DC converter, single output, unregulated |
| Артикул | B1212S-2WR3 |
| Вых. мощность | 2W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | EN62368-1, BSEN62368-1, IEC62368-1, CB, RoHS |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 80% |
| Тип. КПД | 84% |
| Вых. напряжение | 12VDC |
| ЭМС излучение CE | CISPR32/EN55032 CLASSB |
| ЭМС излучение RE | CISPR32/EN55032 CLASSB |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air±8kV, Contact±6kV perf. CriteriaB |
| Влажн. хранения | 5-95%RH |
| Точность напряжения | ±1.2% |
| Мощность, Вт | 2 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% |
| Макс. импульсное напряжение | 18VDC |
| Макс. вых. ток | 167mA |
| Мин. выходной ток | 17mA |
| Диап. вх. напр. | 10.8-13.2VDC |
| Макс. регулировка нагрузки | 10% |
| Типовая регулировка нагрузки | 5% |
| Макс. емк. нагрузка | 560µF |
| Макс. пульсации и шум | 180mVp-p |
| Пульсации и шум тип. | 75mVp-p |
| Напряжение, В | 12 В |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 20pF |
| Типовая частота переключения | 260kHz |
| Темп. коэф. | ±0.02%/℃ |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | Continuous, self-recovery |
| Тип. нагрев корпуса | 15℃ |
| Типовой входной ток без нагрузки | 8mA |
| Диап. темп. хр. | -55℃ to +125℃ |
| Типовой входной ток при полной нагрузке | 201mA |
| Диап. раб. темп. | -40℃ to +105℃ |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 2.2µF/25V |
| Макс. темп. пайки | 300℃ |
