Преобразователь DC/DC мощность, Вт: 1 вход 12В выход 12В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
13 179 шт.
Норм. уп.: 4
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт196,65 ₽
Сумма393,30 ₽
В наличии2 шт
от 2 штюрлицам и ИП
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии11 413 шт
от 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 112,88 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 764 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 115,51 ₽
2 шт · Склад 12 · 393,30 ₽
Описание

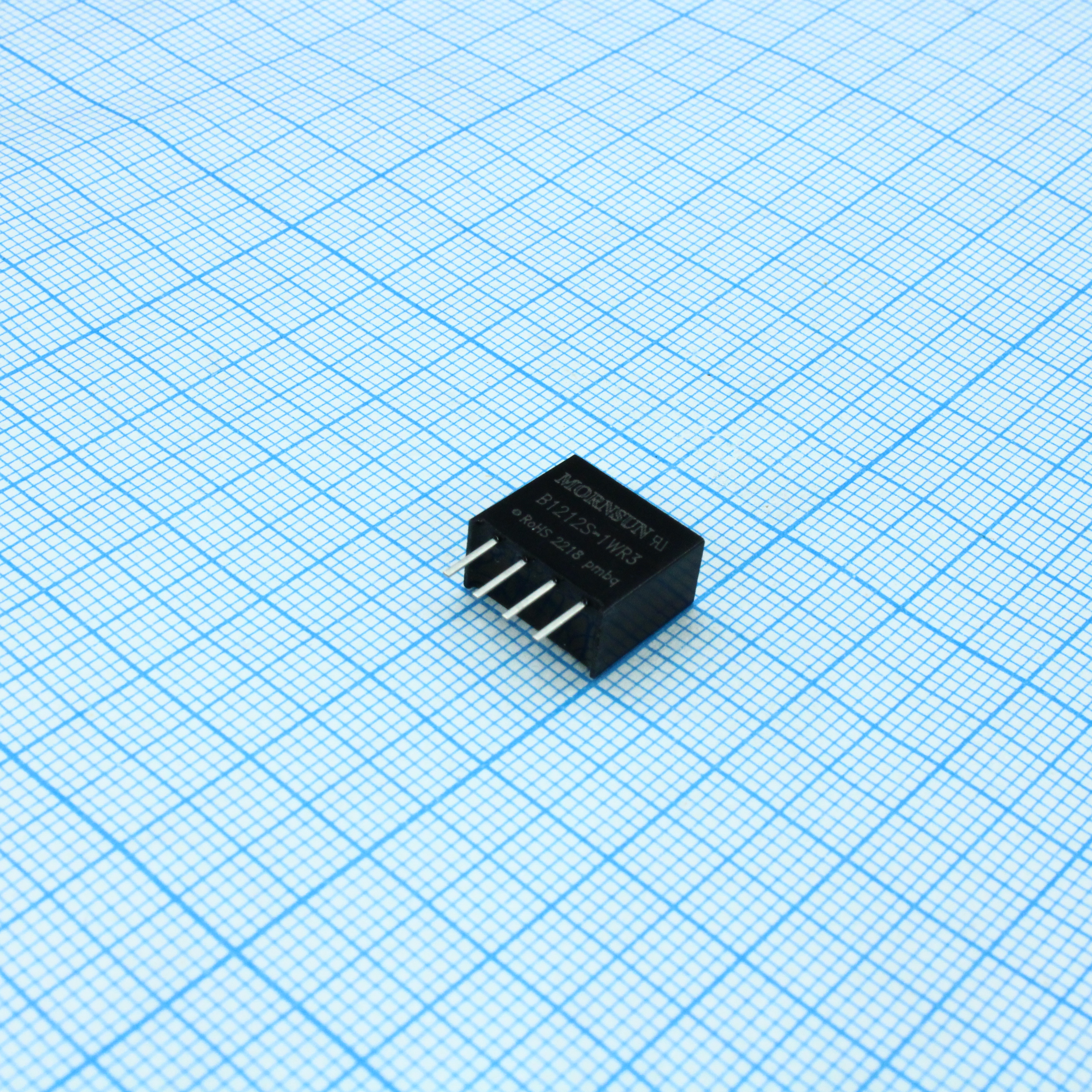

MORNSUN B1212S-1WR3 — это изолированный DC/DC преобразователь мощностью 1 Вт. Устройство преобразует входное напряжение 12 В в стабильные 12 В на выходе, имеет КПД до 80% и гальваническую изоляцию 1500 В. Компонент выполнен в компактном SIP-корпусе с выводами для монтажа в отверстия. Подходит для питания цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | 3500khours |
| Мощность, Вт | 1 |
| Серия | B_S-1WR3 |
| Вес | 1.3g |
| Охлаждение | свободная воздушная конвекция |
| Вывод | Industry standard |
| Горячая замена | unavailable |
| Кол-во выводов | 4 |
| Вибрация | 10-150Hz, 5G, 0.75mm |
| Размеры | 11.60mm x 6.00mm x 10.16mm |
| Описание | 1W isolated DC-DC converter |
| Артикул | B1212S-1WR3 |
| Устойчивость ESD | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV, Criteria B |
| Вх. фильтр | capacitance filter |
| Вых. мощность | 1W |
| Тип корпуса | SIP |
| Пульсации и шум | 75mVp-p |
| Материал корпуса | black plastic UL94V-0 |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Тип монтажа | THT |
| Импульсное напряжение | 18V |
| Сертификаты | UL62368-1, EN62368-1, BS EN62368-1, IEC62368-1, CB Report, RoHS |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 12V |
| Рег. нагрузки | ±10% |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Влажн. хранения | 5-95%RH |
| Точность напряжения | ±1% |
| Выход 1, В | 12 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Макс. вых. ток | 83mA |
| Мин. выходной ток | 9mA |
| Диап. вх. напр. | 10.8V-13.2V |
| Макс. регулировка нагрузки | 10% |
| Типовая регулировка нагрузки | 3% |
| Макс. емк. нагрузка | 560µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Входной ток при полной нагрузке | 105mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | continuous self-recovery |
| Полная нагрузка, ёмкостная | 560µF |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Температура пайки штыря | 300℃ |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 2.2µF/25V |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 12V 84mA 10.8V~13.2V Input |
| Напряжение питания, В | 12 |
