Документация
Преобразователь DC/DC мощность, Вт: 2 вход 12В выход 5В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
983 шт.
Норм. уп.: 25
Цены поставщиков
Склад 39
В наличии:883 шт.
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 263,62 |
| от 16 | 251,16 |
| от 27 | 244,36 |
| от 45 | 238,89 |
| от 75 | 234,00 |
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 340,46 |
| от 8 | 320,64 |
| от 15 | 304,51 |
| от 29 | 292,50 |
| от 50 | 283,58 |
Описание

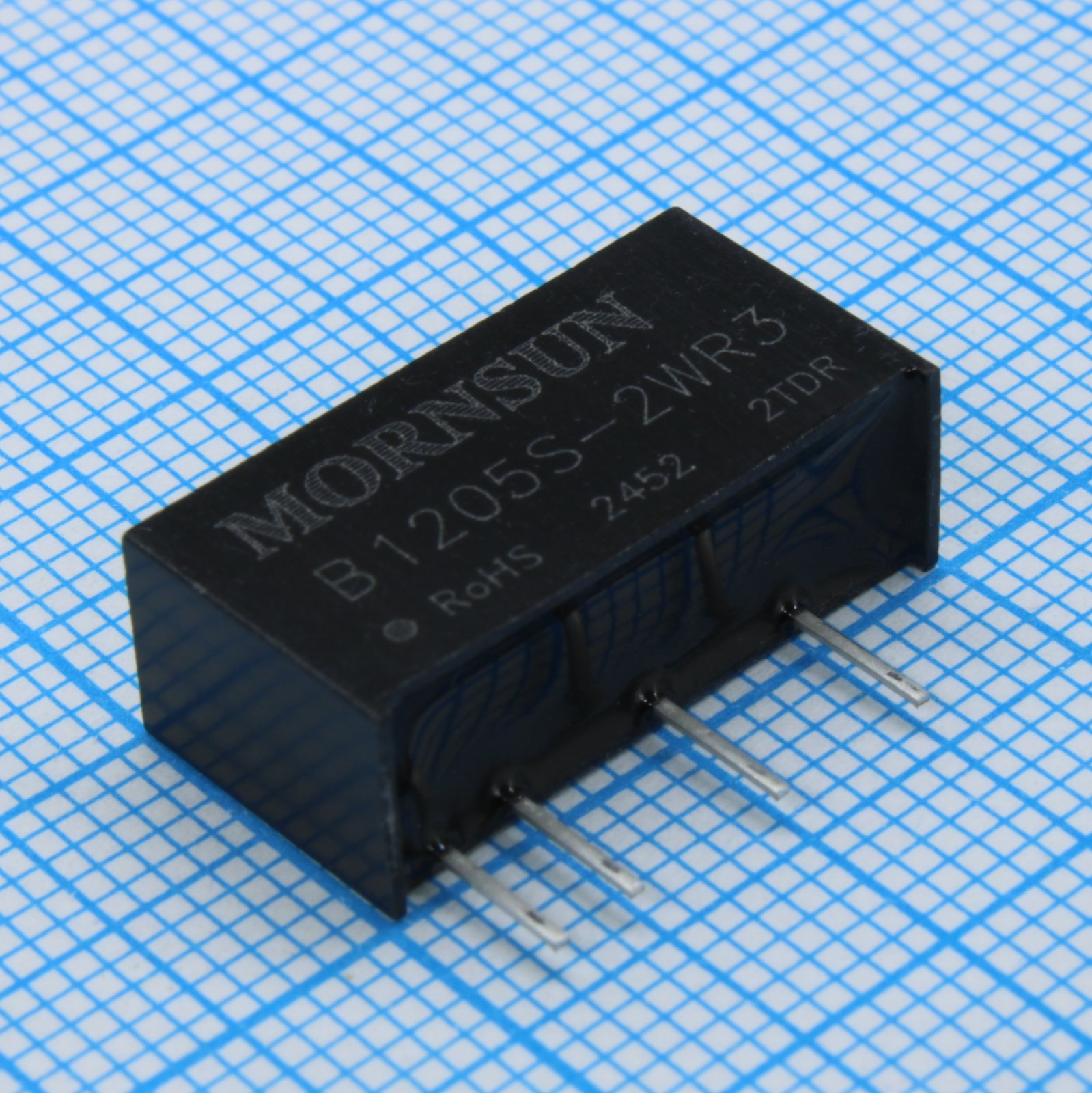

MORNSUN B1205S-2WR3 — это изолированный DC/DC преобразователь мощностью 2 Вт. Устройство преобразует входное напряжение 10.8–13.2 В в стабильные 5 В с выходным током до 400 мА и обеспечивает гальваническую развязку 1500 В. Компонент в корпусе для монтажа в отверстия поставляется в тубе. Подходит для применения в промышленной автоматике и системах управления питанием.
Технические характеристики
| MTBF | 3500khours |
| Мощность, Вт | 2W |
| Вес | 2.4g |
| Корпус | SIP7 |
| Снижение характеристик | derating when operating temperature ≥85°C |
| Горячая замена | unavailable |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 19.65 x 7.05 x 10.16 mm |
| КПД | 78% min, 82% typ |
| Описание | 2W isolated DC-DC converter, fixed input, unregulated single output |
| Артикул | B1205S-2WR3 |
| Устойчивость ESD | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV, perf. Criteria B |
| Вх. фильтр | capacitance filter |
| Пульсации и шум | 75mVp-p typ, 180mVp-p max (20MHz bandwidth) |
| Материал корпуса | black plastic, flame-retardant and heat-resistant, UL94V-0 |
| Импульсное напряжение | 18VDC max (1 sec) |
| Сертификаты | EN62368-1, BSEN62368-1, IEC62368-1, CB, RoHS |
| Метод охлаждения | free air convection |
| Вых. ток | 400mA max / 40mA min |
| Вых. напряжение | 5VDC |
| Рег. линии | ±1.2% (input voltage change ±1%) |
| Рег. нагрузки | 7% typ, 15% max (10%-100% load) |
| Влажн. хранения | 5-95% RH (non-condensing) |
| Описание | DC/DC Converters - Through Hole 2W DC/DC Converter isolated, unregulated in a PCB Mount Plastic Case |
| Напр. изоляции | 1500VDC |
| Стандарт излучения | CISPR32/EN55032 CLASS B |
| Диап. вх. напр. | 10.8-13.2VDC |
| Макс. емк. нагрузка | 2400µF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 260kHz typ |
| Сопр. изоляции | 1000MΩ min |
| Нагрев корпуса | 15°C typ at Ta=25°C |
| Входной ток без нагрузки | 8mA typ |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF typ |
| Раб. температура | -40°C to +105°C |
| Входной ток при полной нагрузке | 208mA typ, 219mA max |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Стойкость выводов к пайке | 300°C for 10 seconds |
| Защита от КЗ | continuous, self-recovery |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 5V 400mA 10.8V~13.2V Input |
