Преобразователь DC/DC мощность, Вт: 1 вход 12В выход 5В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
6 941 шт.
Норм. уп.: 43
Цены поставщиков
Склад 39
В наличии:6 044 шт.
Срок поставки: до недели
Норм. уп.: 43
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,16 |
| от 31 | 126,00 |
| от 52 | 121,47 |
| от 86 | 117,85 |
| от 144 | 114,88 |
Склад 13
В наличии:897 шт
Срок поставки: до недели
Норм. уп.: 43
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,04 |
| от 30 | 135,26 |
| от 86 | 128,29 |
| от 129 | 122,18 |
| от 258 | 118,05 |
Описание

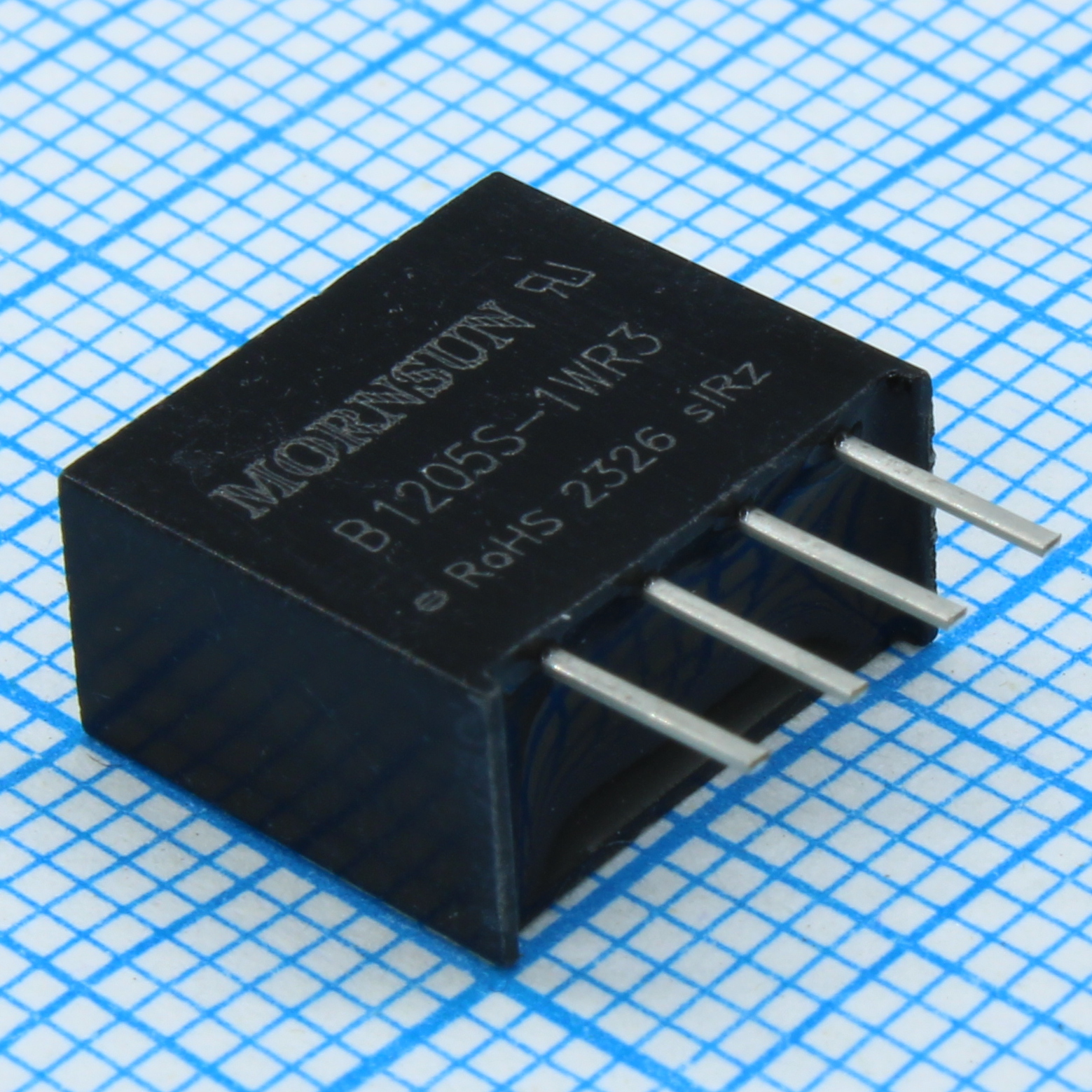

MORNSUN B1205S-1WR3 — это изолированный DC/DC преобразователь мощностью 1 Вт. Устройство преобразует входное напряжение 12 В (диапазон 10.8–13.2 В) в стабильные 5 В с током до 200 мА и гальванической развязкой 1500 В. Компактный модуль в корпусе для монтажа в тубу подходит для питания цепей в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | 3500 khours @ 25°C |
| Тип | DC/DC converter |
| Мощность, Вт | 1W |
| Вес | 1.3g |
| Горячая замена | unavailable |
| Тип монтажа | сквозное отверстие |
| Размеры | 11.60 x 6.00 x 10.16 mm |
| Артикул | B1205S-1WR3 |
| Вх. фильтр | capacitance filter |
| Тип упаковки | SIP |
| Материал корпуса | black plastic, UL94V-0 |
| Импульсное напряжение | 18VDC |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. напряжение | 5VDC |
| ЭМС излучение CE | CISPR32/EN55032 CLASS B |
| ЭМС излучение RE | CISPR32/EN55032 CLASS B |
| Помехоустойчивость ЭСР | Air ±8kV, Contact ±6kV, Criteria B |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Точность напряжения | see output regulation curves |
| Линейная регулировка | ±1.2% |
| Диап. вх. напр. | 10.8-13.2VDC |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 5% |
| Макс. емк. нагрузка | 2400µF |
| Частота перекл. | 260kHz |
| Температура снижения характеристик | ≥85°C |
| Сопр. изоляции | 1000MΩ min @ 500VDC |
| Нагрев корпуса | 25°C @ Ta=25°C, full load |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF typ @ 100kHz/0.1V |
| Испытат. изоляции | 1500VDC |
| Мин. ток нагрузки выхода | 20mA |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 200mA |
| Защита от КЗ | continuous, self-recovery |
| Типовой входной ток без нагрузки | 8mA |
| Температура пайки штыря | 300°C for 10 seconds |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 110mA |
| Типовой входной ток при полной нагрузке | 105mA |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 5V 200mA 10.8V~13.2V Input |
