Светодиодная линейка B101-D-UG4-0-W (4,0)
У поставщика
У поставщиков
6 489 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 34,51 |
| от 20 | 33,54 |
| от 40 | 32,58 |
| от 80 | 31,85 |
Цены поставщиков
РадиоЧип
В наличии:6 489 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 34,51 |
| от 20 | 33,54 |
| от 40 | 32,58 |
| от 80 | 31,85 |
Описание
Светодиодная линейка B101-D-UG4-0-W (4,0) от Toyo LED — компактный индикаторный модуль с 10 жёлто-зелёными светодиодами. Работает при прямом напряжении до 2,6 В и пиковом токе до 90 мА, шаг выводов составляет 2,54 мм. Корпус DIP с выводами длиной 7,42 мм обеспечивает надёжный монтаж на плату. Применяется в промышленной автоматике и контрольных панелях для отображения уровня сигнала или состояния оборудования.
Технические характеристики
| Num leds | 10 |
| Num pins | 10 |

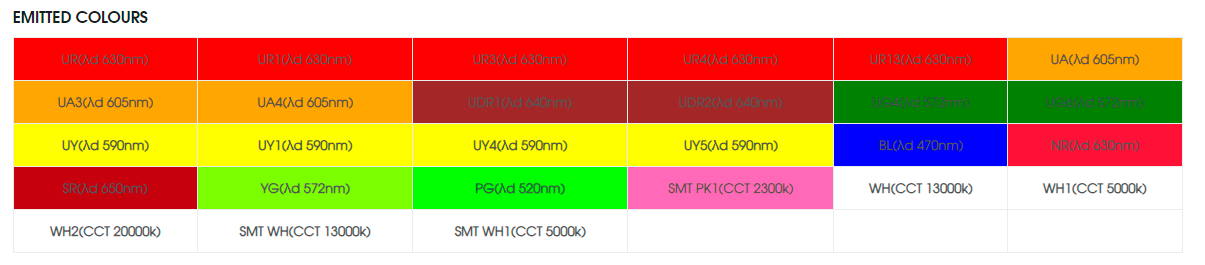

| Цвет светодиода | Yellow Green |
| Шаг выводов | 2.54 mm |
| ESD рейтинг | 1000 V |
| Длина вывода | 7.42 mm |
| Артикул | B101-D-UG4-8-W(4.0) |
| Тип упаковки | DIP |
| Тип продукта | LED Light Bar Series |
| Материал чипа | AlGaInP Yellow Green LED Chip |
| Диаметр вывода | 0.45 mm |
| Ширина корпуса | 25.5 mm |
| Высота корпуса | 5 mm |
| Stress temp limit | 85°C |
| Storage life limit | 3 months |
| Макс. прямое напряжение | 2.60 V |
| Макс. обратный ток | 10 uA |
| Макс. обратное напряжение | 5 V |
| Макс. прямой ток | 90 mA |
| Solder bath temp max | 260°C |
| Макс. рассеиваемая мощность | 78 mW |
| Постоянный прямой ток макс. | 30 mA |
| Мин. сила света | 25.0 mcd |
| Pcb edge clearance min | 5 mm |
| Прямое напряжение типовое | 2.10 V |
| Макс. темп. хр. | +100°C |
| Мин. темп. хр. | -40°C |
| Пиковая длина волны | 573 nm |
| Полуширина спектр. линии | 20 nm |
| Время пика волновой пайки | 3 sec |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Long term storage max time | 1 year |
| Типовая сила света | 35.0 mcd |
| Long term storage condition | sealed container with nitrogen atmosphere |
| Package dimension tolerance | ±0.25 mm |
| Dominant emission wavelength | 572 nm |
| Luminous intensity tolerance | ±15% |
| Wave soldering peak temp max | 255°C |
| Wave soldering peak temp min | 245°C |
| Wave soldering peak time max | 5 sec |
| Storage temperature condition | ≤30°C, ≤70% RH |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 duty cycle, 0.1 ms pulse width |
| Reverse current test condition | VR=5V |
| Wave soldering preheat temp max | 105°C |
| Wave soldering preheat time max | 60 sec |
| Luminous intensity test condition | IF=20mA |
| Soldering distance from resin min | 3 mm |
| Dominant emission wavelength tolerance | ±1 nm |
| Peak emission wavelength test condition | IF=20mA |
| Spectral line half width test condition | IF=20mA |
| Dominant emission wavelength test condition | IF=20mA |
