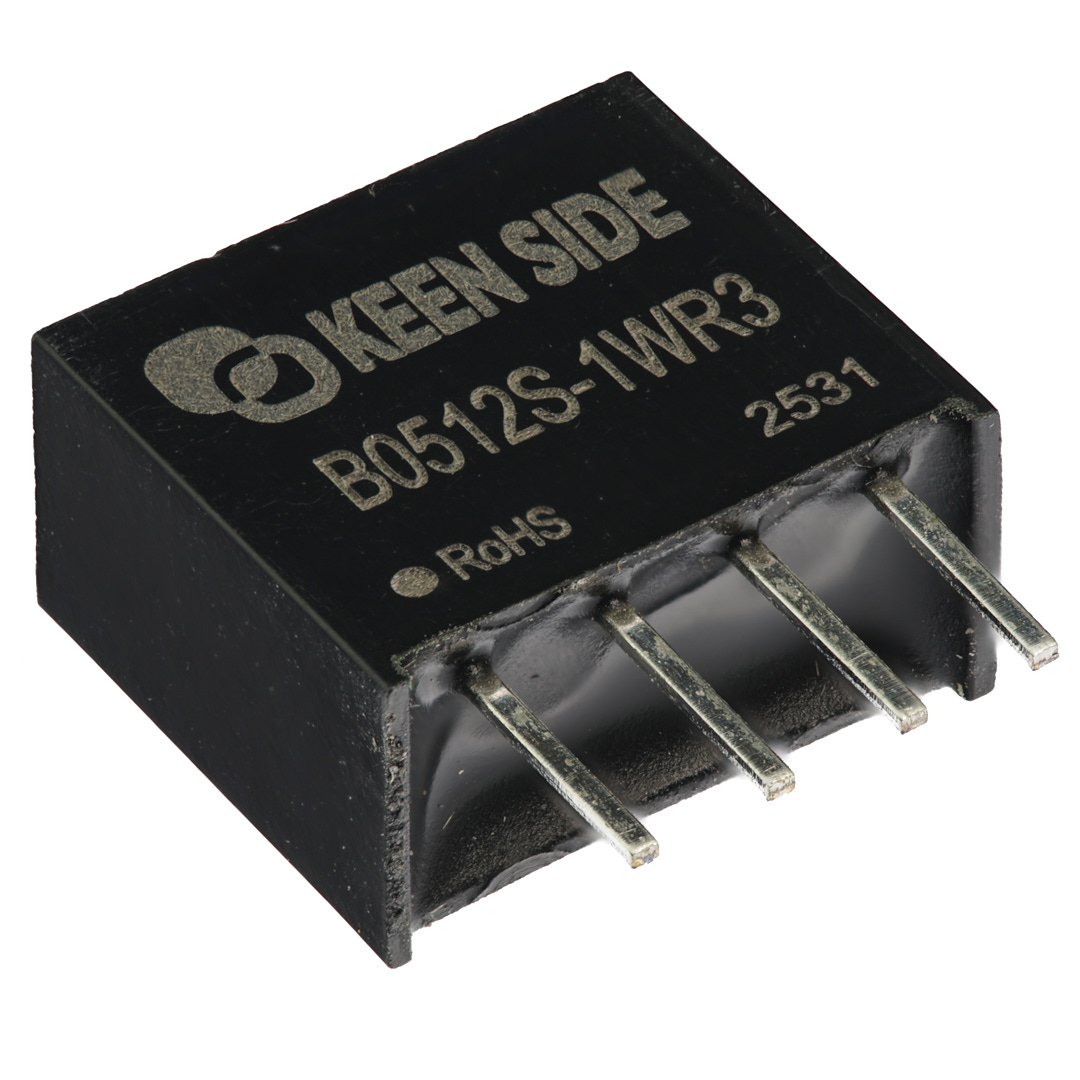

DC-DC преобразователь B0512S-1WR3
В наличии
На своём складе
151 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 63,73 |
| от 20 | 62,05 |
| от 40 | 60,38 |
| от 80 | 58,70 |
Описание
DC-DC преобразователь B0512S-1WR3 от KEEN SIDE — изолированный модуль мощностью 1 Вт с нестабилизированным выходом на 12 В и входным током 83 мА. Выполнен в компактном SIP-корпусе для монтажа в отверстия, с естественным воздушным охлаждением. Подходит для гальванической развязки цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| MTBF | 2000kH |
| Модель | B0512S-1WR3 |
| Мощность, Вт | 1 |
| Вес | 1.2g |
| Охлаждение | Natural air cooling |
| Выходной ток, А | 0,083 |
| ЭСР воздух | ±8kV |
| Корпус | SIP |
| Выходное напряжение, В | 12 |
| Горячая замена | Not supported |
| Тип монтажа | Выводной |
| Изоляция | Да |
| Размеры | 11.6x6x10.10mm |
| ЭСР контакт | ±6kV |
| Тип выхода | Non-regulated |
| Вх. фильтр | Capacitive filtering |
| Вых. мощность | 1W |
| Ручная пайка | 370±10°C |
| Волновая пайка | 260±10°C |
| ЭМС излучение | CISPR32/EN55032 CLASS B |
| Тип. КПД | 83% |
| ЭМС кондукция | CISPR32/EN55032 CLASS B |
| Рег. нагрузки | 6% typ, 15% max |
| Материал корпуса | Black flame-retardant plastic |
| Пульсации и шум | 50mVp-p typ, 120mVp-p max |
| Влажн. хранения | 5-95% RH |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% max |
| Макс. вых. ток | 83mA |
| Диап. вх. напр. | 4.50-5.50V |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 200-400kHz |
| Ном. вх. напр. | 5V |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 30pF |
| Рабочая температура | -40…+85 °C |
| Макс. емкостная нагрузка | 220uF |
| Точность выходного напряжения | -3% to +2% |
| Защита от КЗ | да |
| Типовой входной ток без нагрузки | 15mA |
| Макс. входное импульсное напряжение | 8V |
| Типовой входной ток при полной нагрузке | 235mA |
| Температурный коэффициент | ±0.03%/°C |
| КПД, % | 83 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.6×6×10.1 |
| Частота преобразования, кГц | 200 |
