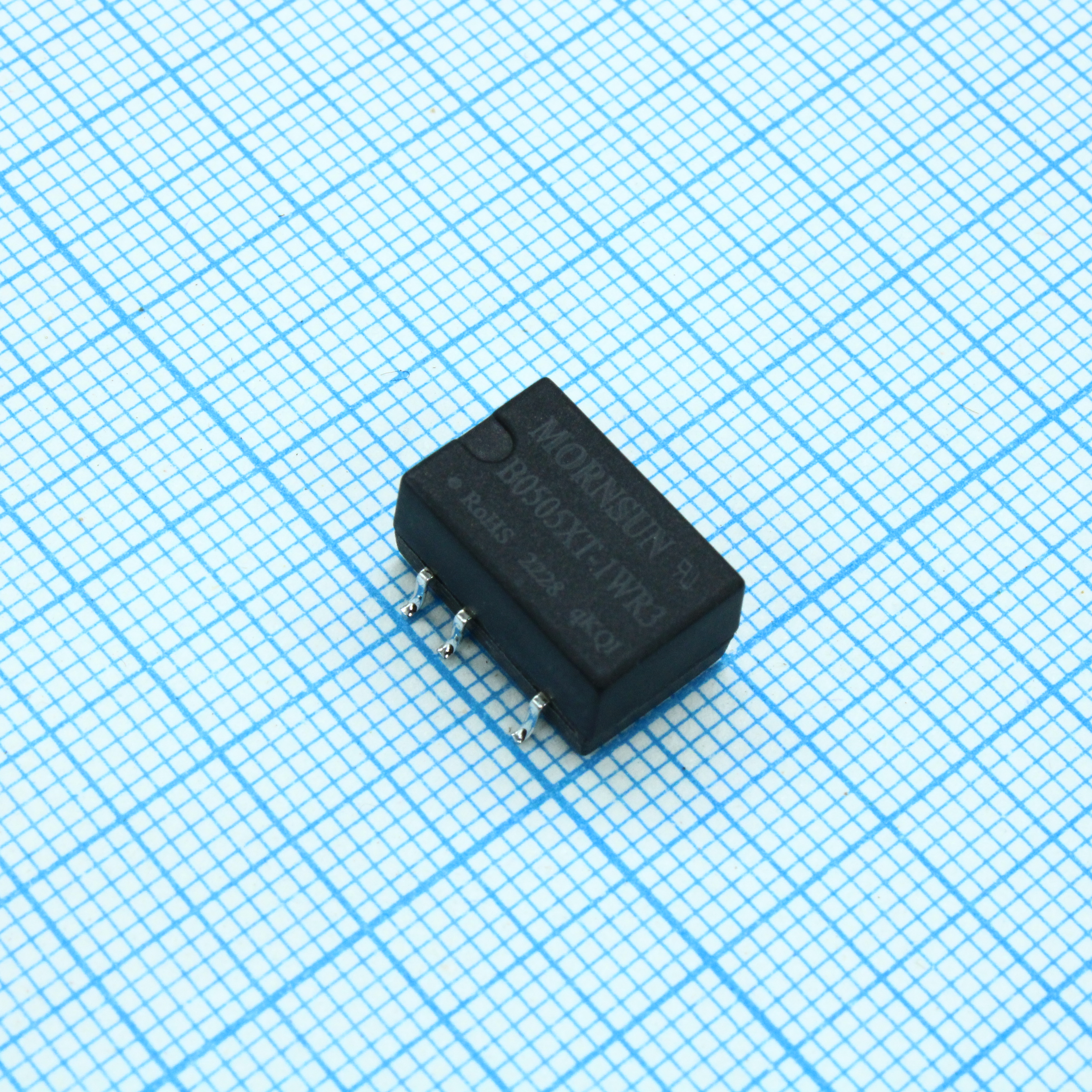

DC/DC преобразователь, 1Вт, вход 4.5-5.5В, выход 5В/200мА
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
3 132 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт173,96 ₽
Сумма869,80 ₽
+ доплата 490,00 ₽
В наличии3 132 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 42 — 164,80 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 869,80 ₽. До заказа без доплаты не хватает 16 430,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 869,80 ₽
Описание
DC/DC преобразователь MORNSUN мощностью 1 Вт. Работает от входного напряжения 4.5–5.5 В и выдаёт стабильные 5 В при токе до 200 мА. Компонент поставляется на ленте и катушке, что удобно для автоматизированного монтажа. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 3500khours |
| Серия | B05_XT-1WR3 |
| Корпус | Compact SMD package |
| Вывод | Industry standard pin-out |
| Горячая замена | Unavailable |
| Размеры | 13.20x11.40x7.25mm |
| Вес тип. | 1.4g |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | B0505XT-1WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CE CISPR32/EN55032 CLASSB, RE CISPR32/EN55032 CLASSB |
| Тип монтажа | SMD |
| Сертификаты | UL62368-1, EN62368-1, BS EN62368-1, IEC62368-1, CB Report, RoHS |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Напряжение, В | 5 |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±4kV perf. Criteria B |
| Точность напряжения | See output regulation curve (Fig.1) |
| Описание | DC/DC Converters - SMD 1W 5Vin 5V SMT |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 9VDC |
| Мин. импульсное напряжение | -0.7VDC |
| Emc recommended cy | 1nF/2kVDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Emc recommended ldm | 6.8µH |
| Диап. вх. напр. | 4.5-5.5VDC |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 2400µF |
| Макс. пульсации и шум | 75mVp-p |
| Пульсации и шум тип. | 30mVp-p |
| Макс. влажн. хр. | 95%RH |
| Примечание | Возможные замены: B0505XT-1WR3, AM1L-0505S-NZ, TSM 0505S |
| Рекомендуемые C1/C2 ЭМС | 4.7µF/25V |
| Ном. вх. напр. | 5VDC |
| Сопр. изоляции | 1000MΩ |
| Макс. линейная регул. | 1.2% |
| Типовая частота переключения | 270kHz |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Защита от КЗ | Continuous, self-recovery |
| Тип. нагрев корпуса | 15℃ |
| Макс. ток х.х. | 20mA |
| Типовой входной ток без нагрузки | 12mA |
| Типовая изоляционная емкость | 20pF |
| Диап. темп. хр. | -55℃ to +125℃ |
| Уровень чувствительности к влаге | Уровень 1 |
| Макс. входной ток при полной нагрузке | 254mA |
| Типовой входной ток при полной нагрузке | 241mA |
| Диап. раб. темп. | -40℃ to +105℃ |
| Рек. входной конденсатор | 4.7µF/16V |
| Рек. выходной конденсатор | 10µF/16V |
| Отраж. пульс. ток тип. | 15mA |
| Температура оплавления | Peak temp. ≤245℃, max duration ≤60s over 217℃ |
| Мощность, Вт | 1 |
