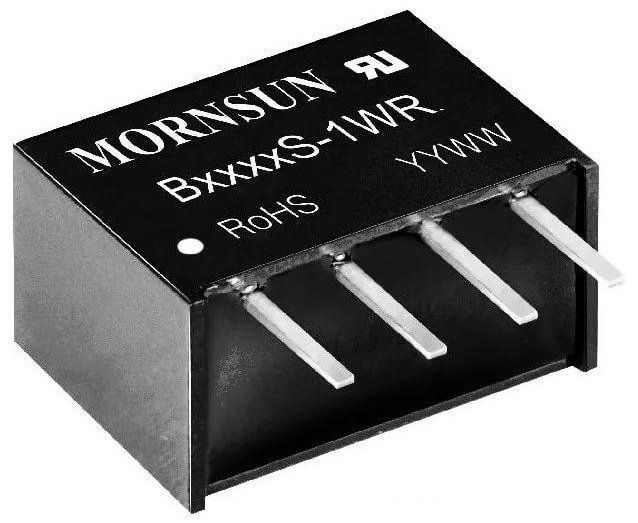

Источник питания B0505S-1WR3
У поставщика
У поставщиков
37 245 шт.
Норм. уп.: 43
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт87,62 ₽
дешевле всех
Сумма876,20 ₽
В наличии23 876 шт
от 10 штюрлицам и ИП
от 45 — 81,44 ₽ (−7%)
Склад 13срок до недели
Цена за шт88,94 ₽
Сумма889,40 ₽
+ доплата 490,00 ₽
В наличии13 369 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 86 — 83,63 ₽ (−6%)
10 шт · Склад 39 · 876,20 ₽
Описание
DC-DC преобразователь MORNSUN B0505S-1WR3 мощностью 1 Вт обеспечивает стабильное выходное напряжение 5 В при токе до 200 мА. Компонент выполнен в компактном корпусе SIP для монтажа в отверстия. Подходит для гальванической развязки и питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | DC/DC |
| Мощность, Вт | 1 |
| ЭМИ (CE) | CISPR32/EN55032 CLASSB |
| ЭМИ (RE) | CISPR32/EN55032 CLASSB |
| Серия | B_S-1WR3 |
| Выходной ток, А | 0,2 |
| ЭМС ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±4kV perf. Criteria B |
| Корпус | SIP |
| Выходное напряжение, В | 5 |
| Снижение характеристик | Derating if temperature ≥85°C |
| Горячая замена | Unavailable |
| Тип монтажа | сквозное отверстие |
| MTBF мин. | 3500Khours |
| Вес тип. | 1.3g |
| Описание | 1W, Fixed input voltage, isolated & unregulated single output DC/DC Converter |
| Артикул | B0505S-1WR3 |
| Вх. фильтр | Capacitor filter |
| Вых. мощность | 1W |
| Сертификация | UL/CE |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Материал корпуса | Black flame-retardant and heat-resistant plastic (UL94V-0) |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Макс. импульсное напряжение | 9VDC |
| Мин. импульсное напряжение | -0.7VDC |
| Emc recommended cy | 1nF/4KVDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Размеры упаковки | 11.60*6.00*10.16mm |
| Emc recommended ldm | 6.8µH |
| Диап. вх. напр. | 4.5-5.5VDC |
| Макс. регулировка линии | 1.2%/% |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 2400µF |
| Макс. влажн. хр. | 95%RH |
| Рекомендуемые C1/C2 ЭМС | 4.7µF/25V |
| Ном. вх. напр. | 5VDC |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Типовая частота переключения | 270KHz |
| Макс. ток х.х. | 20mA |
| Типовой входной ток без нагрузки | 12mA |
| Мин. сопротивление изоляции | 1000MΩ |
| Типовая изоляционная емкость | 20pF |
| Isolation voltage test 1s | 3000VDC |
| Макс. раб. темп. | 105℃ |
| Мин. раб. темп. | -40℃ |
| Нагрев корпуса тип. | 15℃ |
| Макс. входной ток при полной нагрузке | 254mA |
| Типовой входной ток при полной нагрузке | 241mA |
| Isolation voltage test 1min | 1500VDC |
| Рек. входной конденсатор | 4.7µF |
| Рек. выходной конденсатор | 10µF |
| Отраж. пульс. ток тип. | 15mA |
| Температурный коэффициент | ±0.02%/℃ |
| Защита от КЗ выхода | Continuous, self-recovery |
| Pin welding resistance temperature max | 300℃ |
