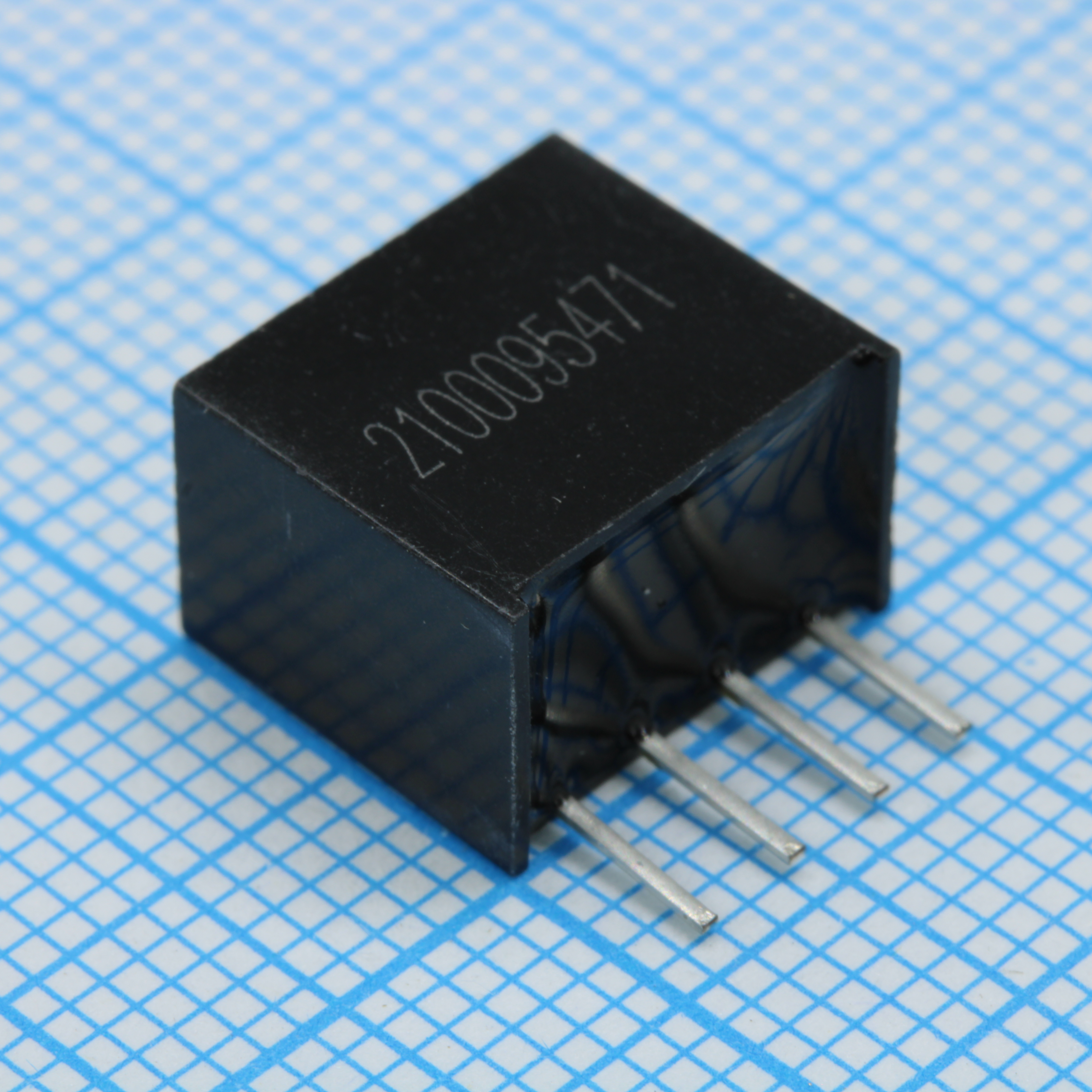

Источник питания B0505M-2WR3
У поставщика
У поставщиков
189 шт.
Норм. уп.: 43
Цены поставщиков
Склад 39
В наличии:137 шт.
Срок поставки: до недели
Норм. уп.: 43
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 230,37 |
| от 18 | 218,92 |
| от 31 | 212,66 |
| от 52 | 207,63 |
| от 86 | 203,20 |
Склад 13
В наличии:52 шт
Срок поставки: до недели
Норм. уп.: 43
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 281,37 |
| от 9 | 264,35 |
| от 18 | 250,48 |
| от 43 | 240,17 |
| от 86 | 232,48 |
Описание
B0505M-2WR3 — это изолированный DC-DC преобразователь мощности 2 Вт от MORNSUN. Устройство обеспечивает стабильное выходное напряжение 5 В при входном напряжении 5 В. Компонент выполнен в компактном DIP-корпусе и предназначен для гальванической развязки цепей питания в промышленной автоматике, телекоммуникационном оборудовании и системах управления.
Технические характеристики
| MTBF | 3500 khours |
| Вес | 1.6g |
| Тип | DC-DC преобразователь |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 11.60 x 7.55 x 10.16 mm |
| Описание | 2W isolated DC-DC converter, fixed input, unregulated single output |
| Артикул | B0505M-2WR3 |
| Устойчивость ESD | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV, perf. Criteria B |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 2W |
| Монтаж | SMD |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Импульсное напряжение | -0.7VDC to 9VDC (1sec max) |
| Метод охлаждения | Free air convection |
| Мин. КПД | 77% |
| Тип. КПД | 81% |
| Вых. напряжение | 5VDC |
| ЭМС излучение CE | CISPR32/EN55032 CLASS B |
| ЭМС излучение RE | CISPR32/EN55032 CLASS B |
| Макс. пульс. шум | 200mVp-p |
| Пульсации шум тип. | 75mVp-p |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | See output regulation curves |
| Мощность | 2 Вт |
| Макс. вх. ток | 520mA |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% max |
| Макс. вых. ток | 400mA |
| Мин. выходной ток | 40mA |
| Диап. вх. напр. | 4.5-5.5VDC |
| Макс. емк. нагрузка | 2400µF |
| Частота перекл. | 220kHz |
| Температура снижения характеристик | ≥71°C |
| Напряжение | 5 В |
| Нагрев корпуса | 25°C |
| Ном. вх. напр. | 5VDC |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 20pF typ |
| Emc compliance circuit | Cy: 270pF/2kV; Ldm: 6.8µH; C1 c2: 4.7µF/16V |
| Темп. коэф. | ±0.02 %/°C |
| Load regulation 5vdc max | 20% |
| Load regulation 5vdc typ | 11% |
| Стойкость выводов к пайке | 300°C for 10s |
| Защита от КЗ | Continuous, self-recovery |
| Типовой входной ток без нагрузки | 8mA |
| Диап. темп. хр. | -55°C to +125°C |
| Типовой входной ток при полной нагрузке | 494mA |
| Диап. раб. темп. | -40°C to +85°C |
| Рек. входной конденсатор | 4.7µF/16V |
| Рек. выходной конденсатор | 10µF/16V |
| Отраж. пульс. ток тип. | 15mA |
