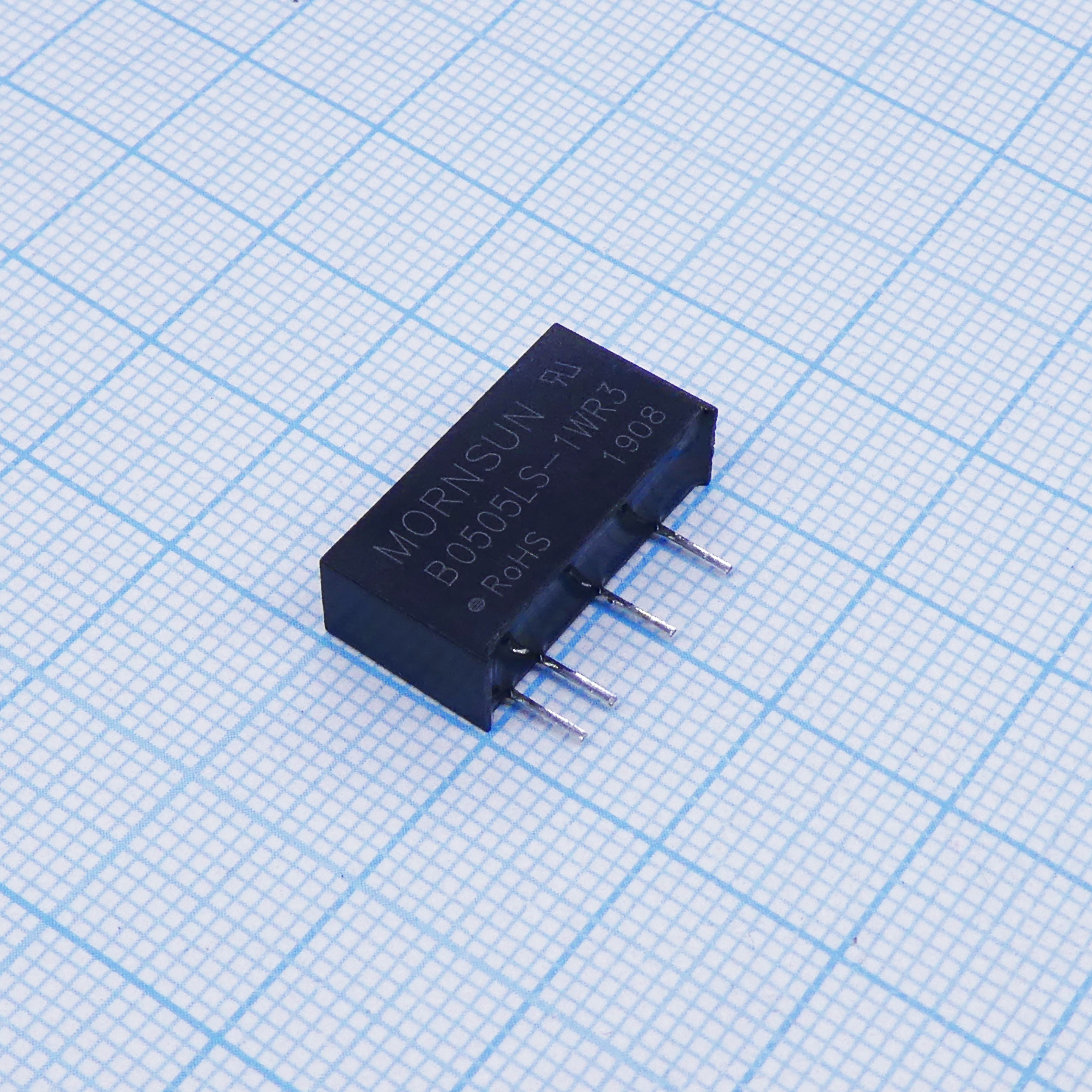

Источник питания B0505LS-1WR3
У поставщика
У поставщиков
4 479 шт.
Норм. уп.: 3
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт105,07 ₽
Сумма525,35 ₽
В наличии2 783 шт
от 5 штюрлицам и ИП
от 38 — 98,16 ₽ (−7%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 691 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 111,76 ₽
5 шт · Склад 39 · 525,35 ₽
Описание
DC-DC преобразователь MORNSUN B0505LS-1WR3 с КПД 81%. Работает от входного напряжения 5 В (4,50–5,50 В) и выдаёт стабильные 5 В при токе до 200 мА. Подходит для питания изолированных цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | DC/DC |
| MTBF | 3500k hours |
| Серия | A05_S-1WR3 & B05_LS-1WR3 Series |
| Вес | 2.1g |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 19.65x6.00x10.16mm |
| КПД | 81 |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | B0505LS-1WR3 |
| Устойчивость ESD | Air ±8kV, Contact ±4kV perf. Criteria B |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Входное напряжение | 5.0 (4.50-5.50) |
| Импульсное напряжение | 9VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Вых. ток | 200 |
| Вых. напряжение | 5.0 |
| Макс. пульс. шум | 15mVp-p |
| Пульсации шум тип. | 10mVp-p |
| Точность напряжения | See output regulation curve |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Мин. выходной ток | 20mA |
| Диап. вх. напр. | 4.5-5.5V |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 10% |
| Макс. емк. нагрузка | 2400µF |
| Частота перекл. | 270kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. влажн. хр. | 95%RH |
| Ток холостого хода входа | 5mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Макс. емкостная нагрузка | 1000 |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Темп. коэф. | ±0.02%/℃ |
| Вых. ток полн. нагр. | 200mA |
| Защита от КЗ | Continuous, self-recovery |
| Case temperature rise max | 25℃ |
| Тип. нагрев корпуса | 15℃ |
| Макс. раб. темп. | 105℃ |
| Мин. раб. темп. | -40℃ |
| Input full load current max | 286mA |
| Input full load current typ | 270mA |
| Рек. входной конденсатор | 4.7µF |
| Рек. выходной конденсатор | 10µF |
| Темп. пайки выводов | 300℃ |
| Напряжение питания, В | 5 |
| Выходной ток, А | 0,2 |
