Преобразователь DC/DC мощность, Вт: 1 вход 3В выход 5В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
6 406 шт.
Норм. уп.: 43
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт129,69 ₽
Сумма648,45 ₽
В наличии6 082 шт
от 5 штюрлицам и ИП
от 31 — 121,82 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии324 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 150,56 ₽
5 шт · Склад 39 · 648,45 ₽
Описание

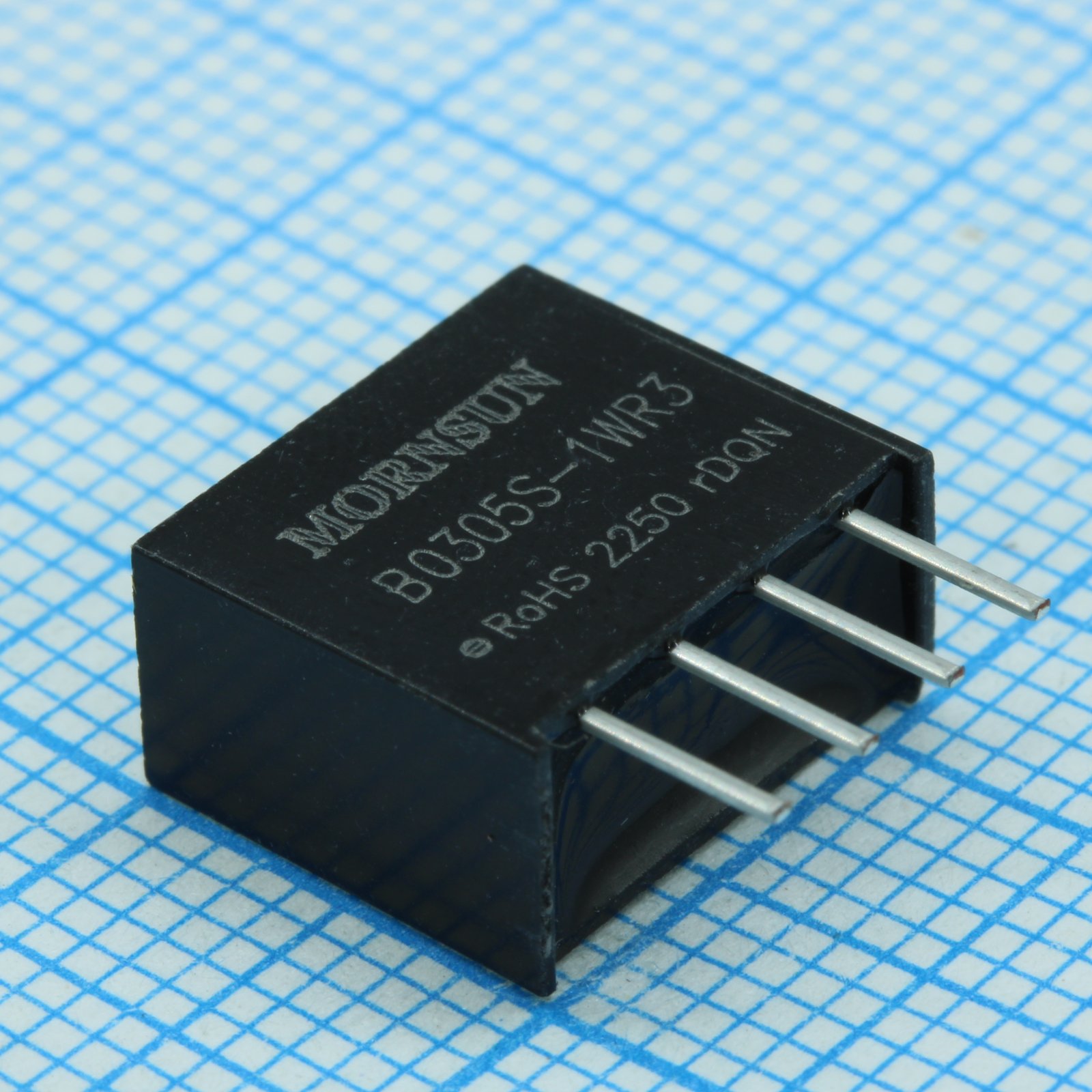

DC/DC-преобразователь MORNSUN B0305S-1WR3 мощностью 1 Вт преобразует входное напряжение 3 В в стабилизированные 5 В с током до 200 мА. Модель имеет гальваническую изоляцию 1500 В и выпускается в корпусе для монтажа в тубу. Подходит для питания датчиков и интерфейсов в промышленной автоматике.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 3500 k hours |
| Вес | 1.3g |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| КПД, % | 82% |
| Размеры | 11.60 x 6.00 x 10.16 mm |
| Описание | DC/DC Converter, 1W isolated, fixed input, unregulated single output |
| Артикул | B0305S-1WR3 |
| Применение | ITE (Commercial) |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1 W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Импульсное напряжение | 5VDC (1 sec max) |
| Корпус | 4-SIP Module |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Вых. напряжение | 5VDC |
| Рег. нагрузки | 8% typ, 15% max |
| Размеры | 0.46" L x 0.24" W x 0.40" H (11.6mm x 6.0mm x 10.2mm) |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | See output regulation curves |
| Описание | DC DC CONVERTER 5V 1W |
| Число выходов | 1 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Напряжение выхода 1 | 5V |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Напряжение изоляции | 1.5 kV |
| Диап. вх. напр. | 2.97-3.63VDC |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 220kHz |
| Сопр. изоляции | 1000MΩ |
| Рабочая температура | -40°C ~ 105°C (With Derating) |
| Входное напряжение (Макс.) | 3.63V |
| Мин. входное напряжение | 2.97V |
| Нагрев корпуса | 25℃ |
| Ном. вх. напр. | 3.3VDC |
| Емк. изоляции | 20pF |
| Ток входа без нагрузки | 10mA typ |
| Раб. температура | -40℃ to +105℃ |
| Выходной ток, макс. | 200mA |
| Входной ток при полной нагрузке | 370mA typ, 389mA max |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Рек. входной конденсатор | 10µF/25V |
| Рек. выходной конденсатор | 10µF/16V |
| Описание (англ.) | Isolated Module DC DC Converter Boost 1 Output 5V 200mA 2.97V~3.63V Input |
| Темп. пайки выводов | 300℃ |
