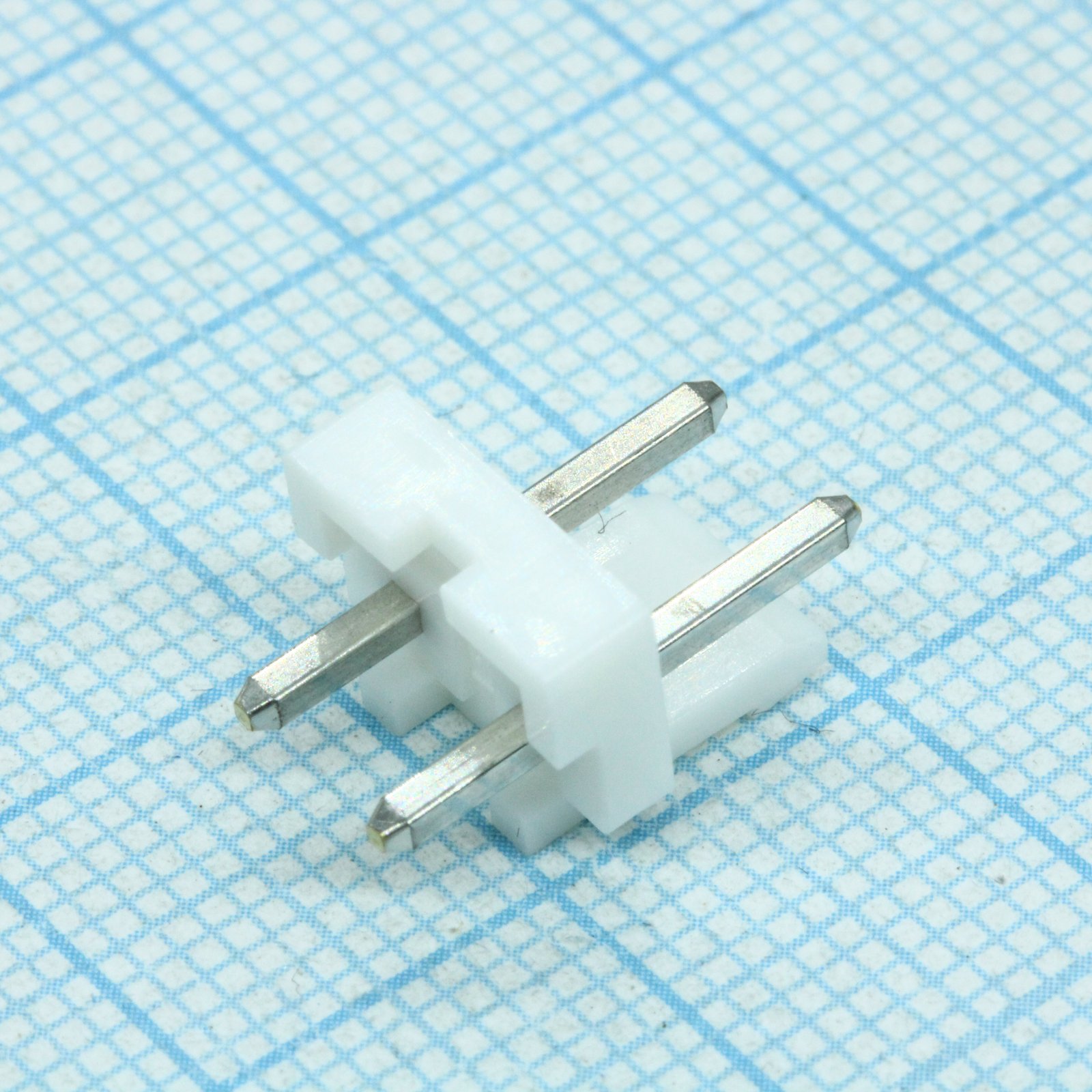

Разъем вилка серии NV прямая на плату, шаг 5,0 мм, 2 контакта, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
2 921 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 921 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,93 |
| от 142 | 12,36 |
| от 283 | 11,05 |
| от 565 | 10,05 |
| от 1 000 | 9,33 |
Описание
Разъем-вилка JST серии NV с прямым расположением контактов. Модель рассчитана на 2 контакта с шагом 5,0 мм и устанавливается в отверстия на плате. Подходит для проводного монтажа в промышленной автоматике и силовой электронике.
Технические характеристики
| Шаг | 5.0 mm |
| Пол разъёма | вилка |
| Серия | NV |
| Post size | 1.14 mm square |
| Высота корпуса | 8.3 mm |
| Описание | 5.0 mm pitch disconnectable crimp style connector header, 2 circuits, straight, through-hole |
| Ориентация | прямой |
| Артикул | B02P-NV (LF)(SN) |
| Производитель | JST |
| Csa certified | LR20812 |
| Тип монтажа | сквозное отверстие |
| Толщина ПП | 1.6 mm |
| UL признан | E60389 |
| Ном. ток | 10 A AC/DC (AWG #16) |
| Общая длина | 10.0 mm |
| Соотв. RoHS | Да |
| Ном. напряжение | 250 V AC/DC |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Материал корпуса | PA 66, UL94V-0, natural (white) |
| Темп. диапазон | -25°C to +85°C |
| Кол-во позиций | 2 |
| Выдерживаемое напряжение | 1500 VAC/minute |
| Сопр. изоляции | 1000 MΩ min |
| Pin length above body | 2.6 mm |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 10 mΩ max |
| Описание (англ.) | Conn Wire to Board HDR 2 POS 5mm Solder ST Thru-Hole Box |
| Contact resistance after test | 20 mΩ max |
| Recommended pcb hole diameter | 1.65 mm |
