Сборка стабилитронов 3.9В SOT23-3
У поставщика
ПроизводительDIODES
У поставщиков
17 019 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:17 019 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 478 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,67 |
| от 202 | 1,45 |
| от 295 | 1,28 |
| от 589 | 1,17 |
| от 1 177 | 1,09 |
Описание

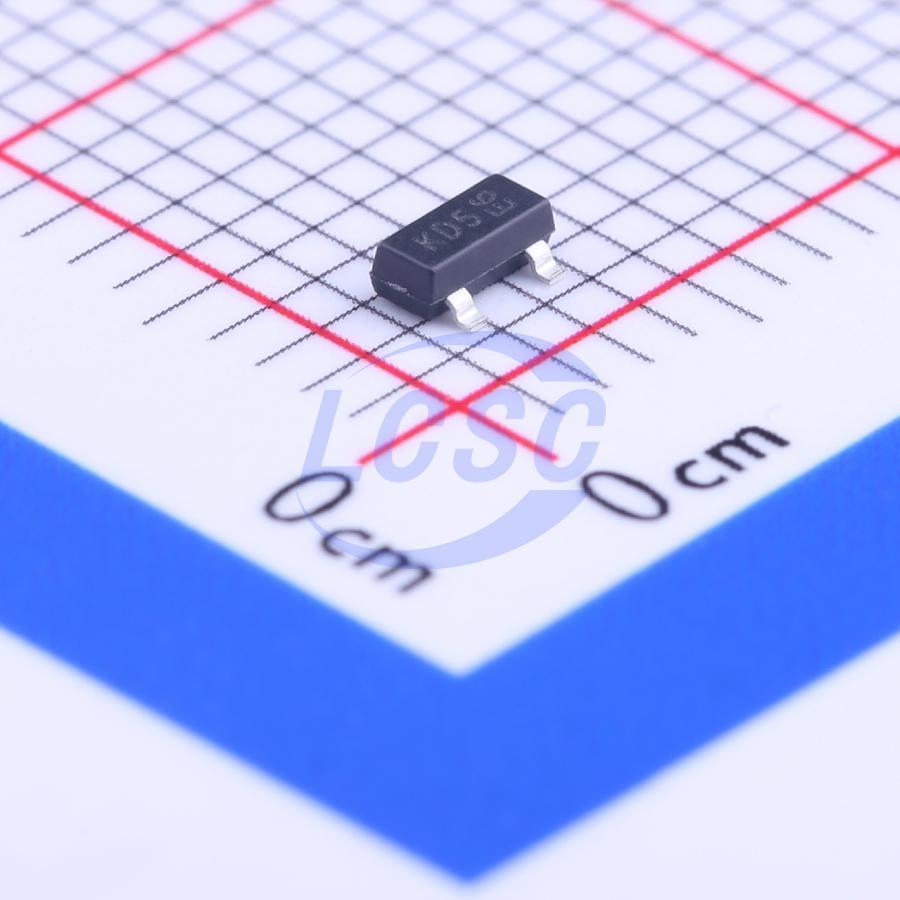

Сборка стабилитронов AZ23C3V9-7-F от DIODES. Два стабилитрона в компактном корпусе SOT-23-3 с напряжением стабилизации 3,9 В. Работает в широком диапазоне температур от -65°C до 150°C. Подходит для защиты цепей и стабилизации напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вес | 0.008 grams |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Клеммы | Matte Tin Finish Annealed over Alloy 42 Leadframe |
| Размеры | Sot23 standard: A: 0.37-0.51mm; B: 1.20-1.40mm; C: 2.30-2.50mm; D: 0.89-1.03mm; F: 0.45-0.60mm; G: 1.78-2.05mm; H: 2.80-3.00mm; J: 0.013-0.10mm; K: 0.890-1.00mm; L: 0.45-0.61mm; M: 0.085-0.150mm; K1: 0.903-1.10mm; L1: 0.25-0.55mm; Angle a: 0-8° |
| Без галогенов | Да |
| Код маркировки | D4 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, Green Molding Compound |
| Конфигурация | dual zener, common anode |
| Соотв. RoHS | Да |
| Чувствит. к ЭСР | AEC-Q101, HBM - 8kV, MM - 400V; IEC 61000-4-2, Air - 15kV, Contact - 8kV |
| Test current izk | 1.0mA |
| Тестовый ток Izt | 5.0mA |
| Рассеиваемая мощность | 300mW |
| Класс горючести | UL 94V-0 |
| Диапазон напр. стабилитрона | 3.4 to 3.8V |
| Suggested pad layout | C: 2.0mm; X: 0.8mm; Y: 0.9mm; X1: 1.35mm; Y1: 2.9mm |
| Zener voltage at izt | 3.9V (typ) |
| Темп. коэф. | -0.055 %/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Уровень чувствительности к влаге | 1 per J-STD-020 |
| Zener impedance zzk at izk | 500Ω |
| Импеданс стабилитрона | 95Ω |
| Описание (англ.) | DIODE ZENER ARRAY 3.9V SOT23-3 |
| Рабочая температура | -65В°C ~ 150В°C |
| Термосопротивление переход-среда | 417°C/W |
| Диапазон раб. и темп. хранения | -65 to +150°C |
