Датчик расхода газа 200SLPM 25PSI 22мм
У поставщика
У поставщиков
29 шт.
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13 186,20 |
| от 2 | 12 751,65 |
| от 3 | 12 406,73 |
| от 4 | 12 103,31 |
| от 5 | 11 898,16 |
Описание

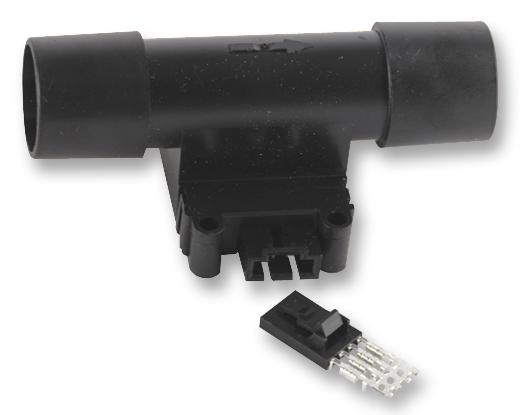

Датчик расхода газа Honeywell AWM720P1 предназначен для точного измерения воздушного потока. Устройство рассчитано на расход до 200 SLPM и давление до 25 PSI, имеет компактный корпус диаметром 22 мм. Применяется в системах вентиляции, промышленной автоматике и медицинском оборудовании.
Технические характеристики
| Цоколевка | 1: NC; 2: V-; 3: +10 Vdc; 4: Vout |
| Серия | AWM700 |
| Вес | 34 g [1.20 oz] |
| Корпус | P1 package style |
| Тип монтажа | in-line flow housing |
| Разъем | snap-in AMP 103956-3 provided with sensor |
| Размеры | Ширина: 46.5 mm [1.83 in]; Высота: 32.5 mm [1.28 in]; Длина: 82.55 mm [3.25 in]; Connector diameter: 22 mm per ISO 5356; Диаметр монтажного отверстия: 3.51 mm [0.138 in] |
| Flow range | +200 SLPM |
| Описание | Compensated/Amplified Airflow Sensor |
| Артикул | AWM720P1 |
| Overpressure | 1720 mbar | 172 kPa | 25 psi max. |
| Время отклика | 6 ms typ. |
| Calibration gas | air |
| Power supply max | 15.0 Vdc |
| Power supply min | 8.0 Vdc |
| Power supply typ | 10.0 Vdc |
| Потребляемая мощн. | 60 mW |
| Excitation voltage | 10 Vdc ±0.01 Vdc |
| Flow specifications | 0 SLPM: Nominal: 1.00 Vdc; Допуск: ±0.05 Vdc; Pressure drop Pa: 0; Pressure drop mbar: 0; Pressure drop inH2O: 0; 25 SLPM: Nominal: 2.99 Vdc; Pressure drop Pa: 10; Pressure drop mbar: 0.10; Pressure drop inH2O: 0.04; 50 SLPM: Nominal: 3.82 Vdc; Допуск: ±0.18 Vdc; Pressure drop Pa: 33; Pressure drop mbar: 0.33; Pressure drop inH2O: 0.13; 75 SLPM: Nominal: 4.30 Vdc; Pressure drop Pa: 53; Pressure drop mbar: 0.53; Pressure drop inH2O: 0.21; 100 SLPM: Nominal: 4.58 Vdc; Pressure drop Pa: 85; Pressure drop mbar: 0.85; Pressure drop inH2O: 0.34; 150 SLPM: Nominal: 4.86 Vdc; Pressure drop Pa: 164; Pressure drop mbar: 1.64; Pressure drop inH2O: 0.65; 200 SLPM: Nominal: 5.00 Vdc; Допуск: ±0.36 Vdc; Pressure drop Pa: 274; Pressure drop mbar: 2.74; Pressure drop inH2O: 1.09 |
| Ratiometricity error | ±0.30 %reading typ. |
| Output loading sinking | 10 mA typ. |
| Output loading sourcing | 20 mA typ. |
| Тип упаковки | Штучный товар |
| Диап. темп. хр. | -40 °C to 90 °C [-40 °F to 194 °F] |
| Диап. раб. темп. | -25 °C to 85 °C [-13 °F to 185 °F] |
| Pressure drop at full scale | 2.5 mbar | 250 Pa | 1.0 inH2O typ. |
| Repeatability and hysteresis | ±0.50 %reading max. |
| Описание (англ.) | SENSOR, AIRFLOW, 200SLPM, 25PSI, 22MM |
| Null voltage shift 25c to 85c | ±0.025 Vdc typ. |
| Full scale output shift 25c to 10c | -2.0 Vdc %reading typ. |
| Full scale output shift 25c to 40c | +2.0 Vdc %reading typ. |
| Null voltage shift 25c to minus25c | ±0.025 Vdc typ. |
