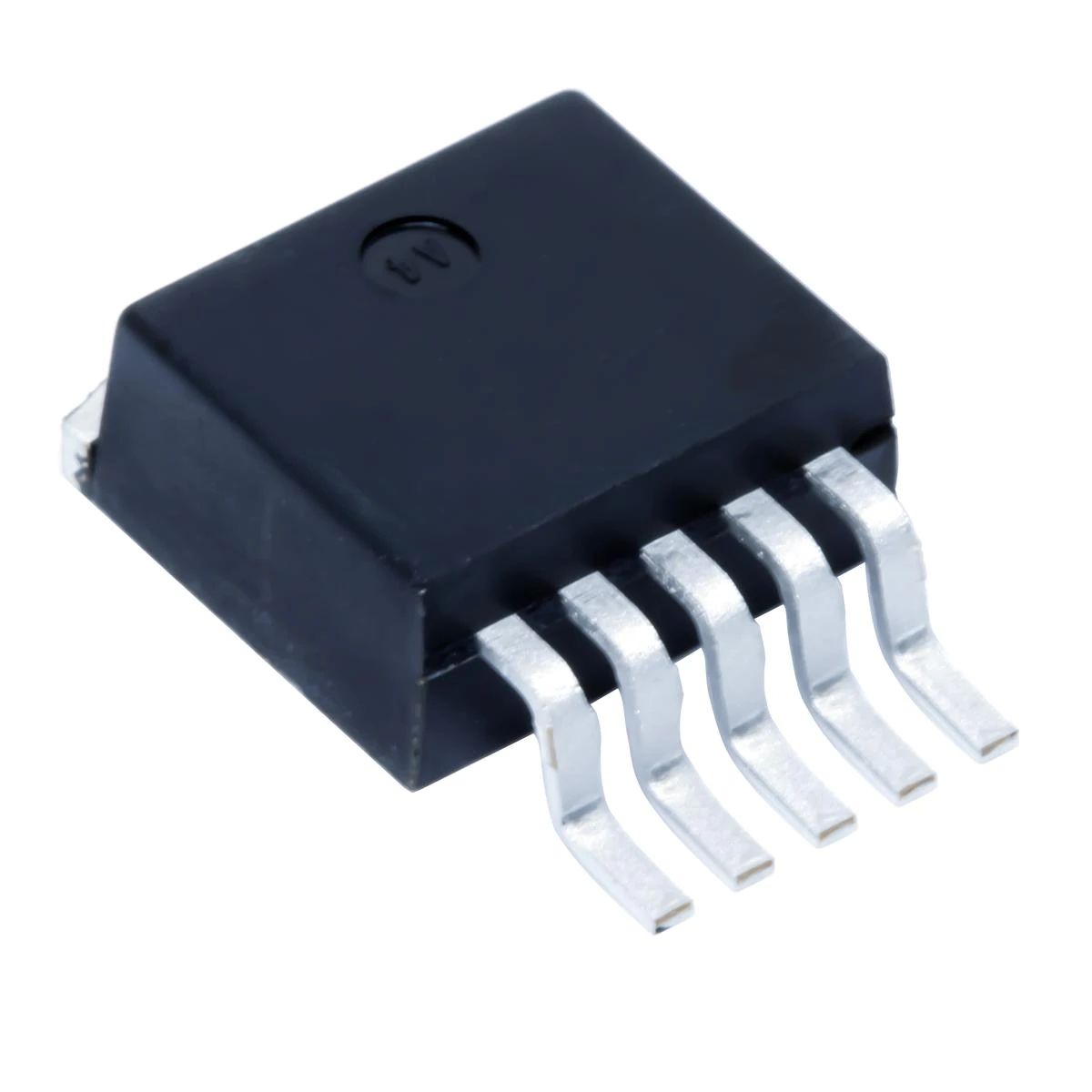

Транзистор AUIPS7221RTRL
У поставщика
У поставщиков
54 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:54 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 424,15 |
| от 2 | 1 355,61 |
| от 4 | 1 299,78 |
| от 8 | 1 258,33 |
| от 16 | 1 227,49 |
Описание
Infineon AUIPS7221RTRL — это силовой транзистор с интегрированной защитой. Работает при напряжении до 60 В и токе до 5 А, оснащён защитой от перегрева и короткого замыкания. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| MSL | MSL1, 260C |
| Тип | Микроконтроллер |
| Fmax | 100kHz |
| RoHS | Да |
| Grade | Automotive |
| Tdiag | 10us |
| ESD (мм) | Class M2 (150V) |
| Tf тип. | 0.1us |
| Макс. Tj | 150C |
| Tj мин. | -40C |
| Tr тип. | 0.3us |
| Treset | 5ms |
| ESD CDM | Class C4 (1000V) |
| ЭСР HBM | Class H1A (500V) |
| Iin max | 10mA |
| Iin min | -3mA |
| Корпус | TO252-5 |
| Упаковка | Tape and reel left |
| Rdg max | 10kOhm |
| Rdg min | 2kOhm |
| Rin max | 10kOhm |
| Rin min | 2kOhm |
| Tsd min | 150C |
| Tsd typ | 165C |
| Vbr min | 75V |
| Vcc max | 65V |
| Vih max | 5.5V |
| Vih min | 2.7V |
| Vil max | 0.9V |
| Vil min | 0V |
| Vin max | 5.5V |
| Vin min | -0.3V |
| Latch up | Class II, Level A |
| Тип монтажа | SMD |
| Количество | 3000 |
| Tdon typ | 0.9us |
| Twkp max | 0.5us |
| Twkp min | 0.05us |
| Vout max | Vcc+0.3V |
| Vout min | Gnd-3V |
| Cboot max | 50nF |
| Cboot min | 30nF |
| Tdoff typ | 1.2us |
| Icc on max | 10mA |
| Icc on typ | 4mA |
| Iin on max | 30uA |
| Iin on min | 15uA |
| Tsleep max | 30ms |
| Tsleep min | 7ms |
| Tsleep typ | 15ms |
| Описание | PWM Intelligent Power High Side Switch |
| Icc off max | 5uA |
| Icc off typ | 0.2uA |
| Артикул | AUIPS7221RTRL |
| Pd 1inch sqrt | 2.5W |
| Квалификация | AEC-Q100 |
| Rds on 25c max | 35mOhm |
| Rds on 25c typ | 30mOhm |
| Tpw on rst max | 12us |
| Tpw on rst min | 4us |
| Tpw on rst typ | 8us |
| Uv turn on max | 6V |
| Uv turn on min | 5V |
| Is shutdown max | 45A |
| Is shutdown min | 25A |
| Is shutdown typ | 30A |
| Rds on 150c max | 70mOhm |
| Rds on 150c typ | 50mOhm |
| Uv turn off max | 5V |
| Uv turn off min | 4V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -40C |
| Vcc operating max | 60V |
| Vcc operating min | 6V |
| Vin off fault max | 0.4V |
| Vin off fault min | 0.1V |
| Iout off sleep max | 5uA |
| Iout off sleep typ | 0.2uA |
| Iout off normal max | 10mA |
| Input hysteresis max | 0.5V |
| Input hysteresis min | 0.1V |
| Input hysteresis typ | 0.3V |
| Rth junction case typ | 1.2C/W |
| Input low threshold max | 1.6V |
| Input low threshold min | 1V |
| Input high threshold max | 2.2V |
| Input high threshold min | 1.9V |
| Rth junction ambient typ | 50C/W |
