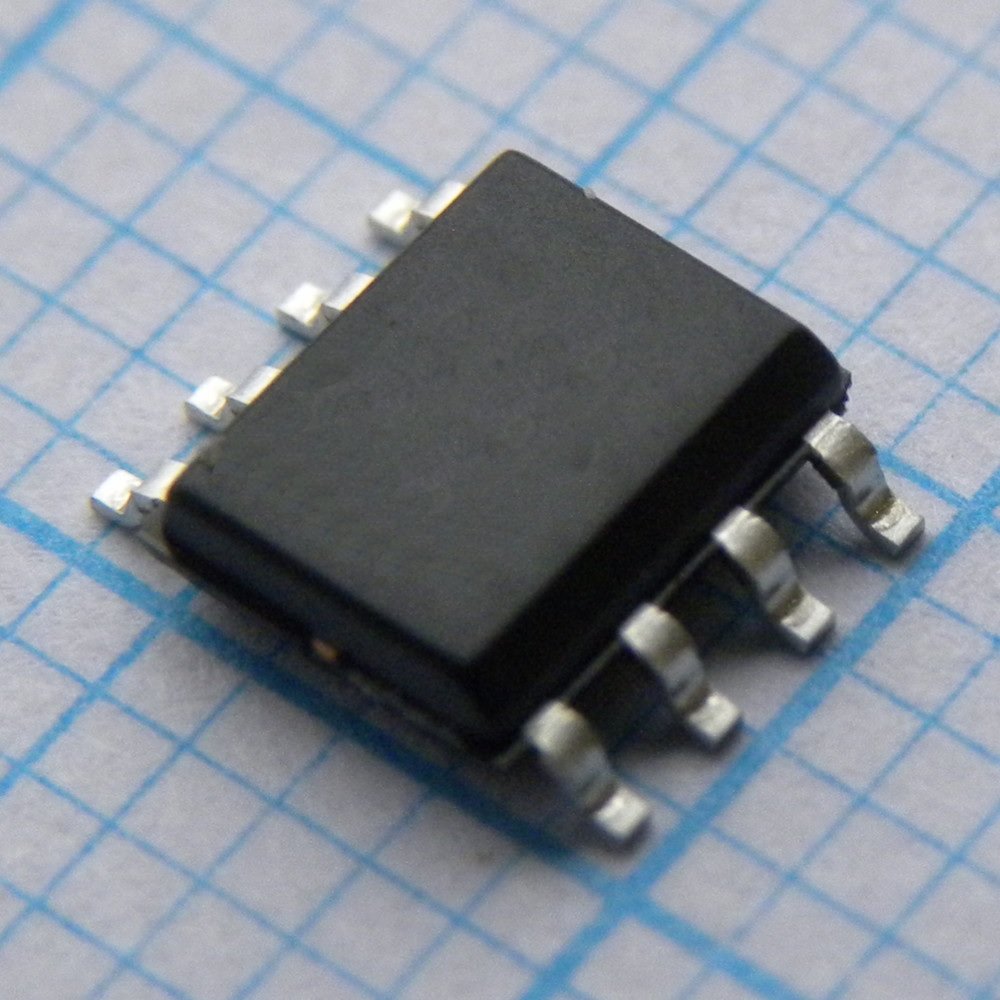

Транзистор AUIPS7091GTR
У поставщика
У поставщиков
2 941 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 441 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 227,87 |
| от 35 | 216,28 |
| от 70 | 208,53 |
| от 139 | 201,71 |
| от 278 | 197,10 |
Склад 38
В наличии:500 шт.
Срок поставки: до 15 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 230,99 |
Описание
Infineon AUIPS7091GTR — это интеллектуальный силовой ключ (транзистор) с защитой от перегрузки и короткого замыкания. Предназначен для коммутации нагрузок в автомобильных и промышленных системах с напряжением до 36 В. Устройство имеет встроенную диагностику и управляется логическим уровнем, что упрощает интеграцию в микроконтроллерные схемы.
Технические характеристики
| Grade | Automotive |
| ESD (мм) | 0.5kV |
| Pd макс. | 1.25W |
| Макс. TF | 25µs |
| Tf тип. | 6µs |
| Eon typ | 250µJ |
| ESD CDM | 1000V |
| ЭСР HBM | 4kV |
| Idg max | 10mA |
| Idg min | -1mA |
| Iin max | 10mA |
| Iin min | -1mA |
| Корпус | TO220, D2-Pak, SO-8 |
| Tr1 max | 40µs |
| Tr1 typ | 7µs |
| Tr2 max | 50µs |
| Tr2 typ | 14µs |
| Vdg max | 5.5V |
| Vdg min | -0.3V |
| Vih max | 5.5V |
| Vih min | 4V |
| Vil max | 0.9V |
| Vil min | -0.3V |
| Vin max | 5.5V |
| Vin min | -0.3V |
| Vsc max | 4V |
| Vsc min | 2V |
| Vsc typ | 3V |
| Eoff typ | 20µJ |
| Ilim max | 8A |
| Ilim min | 2A |
| Ilim typ | 5A |
| Latch up | Class II, Level A |
| Тип монтажа | SMD |
| Tdon max | 35µs |
| Tdon typ | 12µs |
| Vdgl max | 0.3V |
| Vdgl typ | 0.1V |
| Vout max | Vcc+0.3V |
| Vout min | Vcc-63V |
| Кол-во выводов | 5 |
| Tdiag typ | 15µs |
| Tdoff max | 45µs |
| Tdoff typ | 20µs |
| Icc on max | 4mA |
| Icc on typ | 2.5mA |
| Iin on max | 80µA |
| Iin on typ | 40µA |
| Uv low max | 5.9V |
| Uv low min | 3V |
| Uv low typ | 4.5V |
| Vclamp min | 63V |
| Vclamp typ | 70V |
| Описание | Intelligent Power High Side Switch |
| Dvdt on max | 5V/µs |
| Dvdt on typ | 0.95V/µs |
| Icc off max | 10µA |
| Icc off typ | 2.5µA |
| Артикул | AUIPS7091GTR |
| Tsd low typ | 158°C |
| Uv high max | 6.2V |
| Uv high typ | 5V |
| Voffset max | Vcc+0.3V |
| Voffset min | Vcc-63V |
| Dvdt off max | 5V/µs |
| Dvdt off typ | 1.8V/µs |
| Isd cont max | 1.8A |
| Tsd high min | 150°C |
| Tsd high typ | 165°C |
| Квалификация | AEC-Q100 |
| Rds on max 25c | 120mOhm |
| Rds on typ 25c | 80mOhm |
| Соотв. RoHS | Да |
| Tj storage max | 150°C |
| Tj storage min | -55°C |
| Idg leakage max | 10µA |
| Rds on max 150c | 230mOhm |
| Rds on typ 150c | 150mOhm |
| Макс. температура перехода | 150°C |
| Tj operating min | -40°C |
| Vcc absolute max | 60V |
| Uv hysteresis max | 1.5V |
| Uv hysteresis min | 0.1V |
| Uv hysteresis typ | 0.8V |
| Vcc operating max | 35V |
| Vcc operating min | 6V |
| Vf body diode max | 1.4V |
| Vf body diode typ | 1V |
| Vih threshold max | 3.5V |
| Vih threshold typ | 2.5V |
| Vil threshold min | 1V |
| Vil threshold typ | 2V |
| Vcc continuous max | 35V |
| Iout continuous max | 1.5A |
| Iout leakage 0v max | 10µA |
| Iout leakage 6v typ | 20µA |
| Rin recommended max | 20kOhm |
| Rin recommended min | 10kOhm |
| Rol recommended max | 100kOhm |
| Rol recommended min | 5kOhm |
| Input hysteresis max | 1V |
| Input hysteresis min | 0.05V |
| Input hysteresis typ | 0.4V |
| Rdgs recommended max | 20kOhm |
| Rdgs recommended min | 10kOhm |
| Open load threshold max | 4V |
| Open load threshold min | 2V |
| Open load threshold typ | 3V |
| Rds on max 25c vcc 6 5v | 130mOhm |
| Rds on typ 25c vcc 6 5v | 90mOhm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rth junction ambient so8 | 100°C/W |
| Rth junction ambient d2pak | 60°C/W |
| Rth junction ambient to220 | 60°C/W |
| Описание (англ.) | HIGH SIDE SWITCH IPS 8SOIC |
| Rth junction case d2pak to220 | 4°C/W |
| Rth junction ambient d2pak 1inch | 40°C/W |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Vcc short circuit max tj below minus10c | 28V |
