Интеллектуальный ключ одноканальный нижнего плеча TO220AB
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
8 шт.
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 230,01 |
| от 19 | 217,22 |
| от 38 | 207,07 |
| от 75 | 198,15 |
| от 149 | 192,12 |
Описание

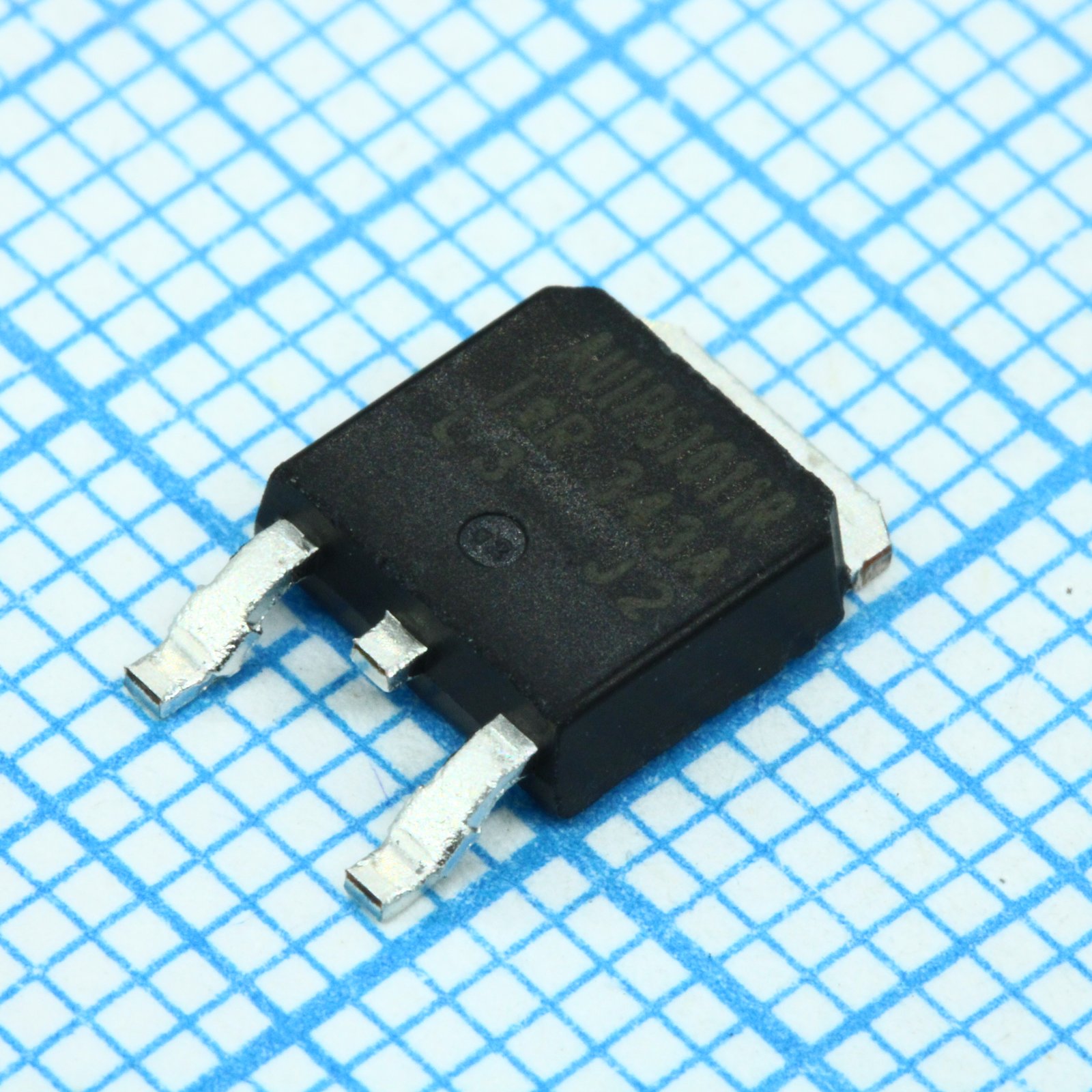

Интеллектуальный ключ нижнего плеча от Infineon. Управляет нагрузкой до 150°C, выпускается в компактном корпусе DPAK (TO-252AA) на ленте. Подходит для коммутации в промышленной автоматике и автомобильной электронике.
Технические характеристики
| RoHS | Да |
| ESD (мм) | 450V |
| ESD CDM | 1000V |
| ЭСР HBM | 2500V |
| Корпус | DPAK/TO-252AA |
| Тип монтажа | Выводной |
| Макс. частота | 200Hz |
| Квалификация | Automotive AEC-Q100 |
| Latch up class | Class II, Level A |
| Resistance on max | 13mOhm |
| Resistance on typ | 10mOhm |
| Voltage input max | 6V |
| Current input on max | 70uA |
| Current input on min | 15uA |
| Current input on typ | 32uA |
| Current shutdown max | 120A |
| Current shutdown min | 44A |
| Current shutdown typ | 85A |
| Current input off max | 350uA |
| Current input off min | 150uA |
| Current input off typ | 230uA |
| Макс. рассеиваемая мощность | 25W |
| Resistance on max hot | 25mOhm |
| Макс. темп. хранения | 150°C |
| Мин. темп. хранения | -55°C |
| Voltage clamp input max | 7.5V |
| Voltage clamp input min | 5.5V |
| Voltage clamp input typ | 6.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Voltage max drain source | 36V |
| Раб. темп. макс. | 150°C |
| Мин. рабочая температура | -40°C |
| Current continuous drain max | 18A |
| Current diode continuous max | 5A |
| Описание (англ.) | SW IPS 1CH LOW SIDE TO220AB |
| Voltage clamp drain source max | 42V |
| Voltage clamp drain source min | 36V |
| Voltage clamp drain source typ | 39V |
| Voltage continuous drain source | 28V |
| Resistance input recommended max | 10kOhm |
| Resistance input recommended min | 0.5kOhm |
| Тепловое сопр. переход-корпус | 1.2°C/W |
| Тепловое сопротивление переход-среда | 50°C/W |
| Voltage over voltage protection min | 34V |
| Voltage over voltage protection typ | 37V |
| Рабочая температура | -40°C ~ 150°C |
| Temperature over temperature shutdown min | 150°C |
| Temperature over temperature shutdown typ | 165°C |
