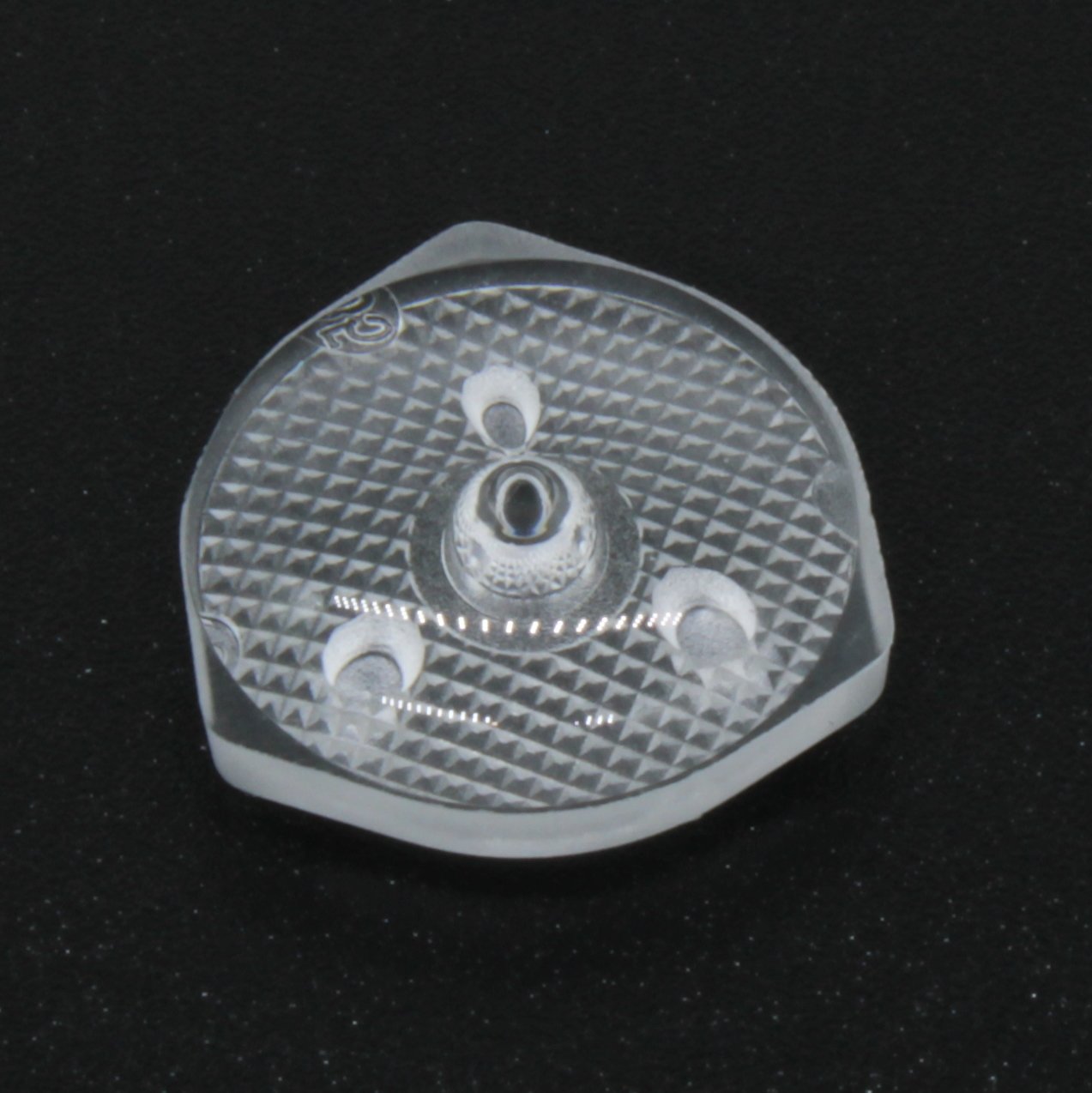

Линза широкоугольная (для подсветки дисплея или телевизора), 2835/3030, эфф=93%, ~160°, D=15,65мм H=5,9мм (3 пина на внутреннем диаметре 7.46мм), PMMA
У поставщика
ПроизводительASAHI OPTICS
У поставщиков
1 430 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,76 ₽
Сумма1 352,00 ₽
+ доплата 490,00 ₽
В наличии1 430 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 280 — 5,82 ₽ (−14%)
Заказ со склада «Склад 13» с этой позицией — 1 352,00 ₽. До заказа без доплаты не хватает 15 948,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 352,00 ₽
Описание
Линза широкоугольная ASAHI OPTICS для подсветки дисплеев и телевизоров. Модель рассчитана на светодиоды 2835/3030, обеспечивает угол рассеивания около 160° и эффективность 93%. Корпус из PMMA диаметром 15,65 мм и высотой 5,9 мм с тремя пинами на внутреннем диаметре 7,46 мм. Применяется в бытовой электронике и LED-подсветке.
Технические характеристики
| Дата | 2021-05-21 |
| Единица | mm |
| Цвет | Transparency |
| Примечания | ALL SURFACES NO SHRINKAGE,BURRS,JUNCTION LINES ALLOWED, CRITICAL DIMENSIONS ARE INDICATED ON THE DRAWING, ALL INDICATED SURFACES ARE POLISHED, THE OPTICAL SURFACE POLISHING MUST BE SPI-A1 STANDARD, THE PARTS IS COMPLIANT TO ROHS AND REACH STANDARD |
| Шкала | 1:1 |
| Лист | 8 |
| Datum C | 0.08 A |
| Designer | C.Y.CAI |
| Материал | PC+PMMA |
| Ревизия | A/0 |
| Design date | 2021-05-25 |
| Размер A | 15.65±0.15mm |
| Размер B | ø15.27±0.1mm |
| Размер C | ø3.65±0.1mm |
| Размер D | 3.10+0.1mm |
| Размер E | 5.90±0.1mm |
| Dimension F | 0.90±0.05mm |
| Размер H | ø7.46±0.1mm |
| Артикул | ATVH57-64-46W |
| Производитель | ASAHI OPTICS LIMITED |
| Тип продукта | TV lens |
| Допуск 0,10 | ±0.05mm |
| Допуск угла | ±1° |
| Tolerance 10 20 | ±0.10mm |
| Tolerance 20 30 | ±0.15mm |
| Dimension 3 01 36 | 3-ø1.36mm |
| Dimension 3 01 85 | 3-ø1.85mm |
| Tolerance 30 plus | ±0.20mm |
| Тип упаковки | Bulk (россыпь) |
