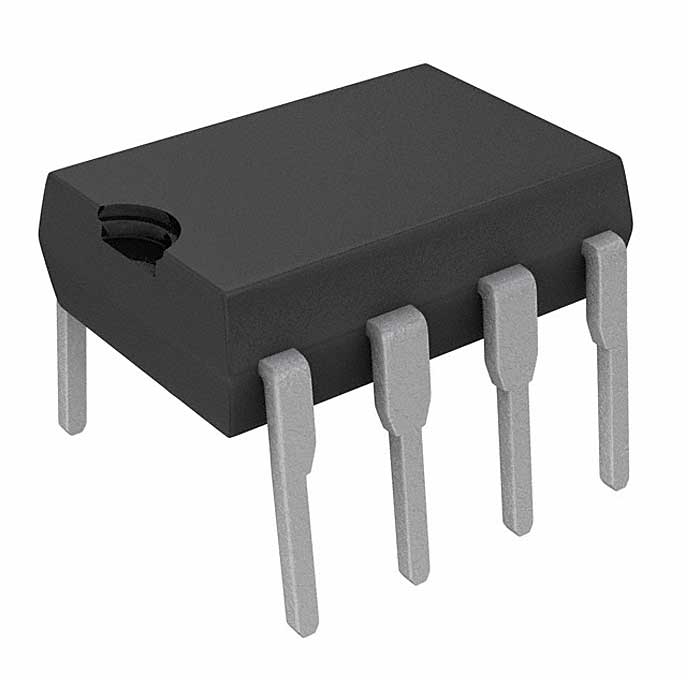

Микросхема ATTINY45-20PU
У поставщика
У поставщиков
1 156 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:748 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 289,18 |
| от 29 | 274,95 |
| от 50 | 265,44 |
| от 150 | 257,08 |
| от 250 | 251,42 |
Склад 15
В наличии:395 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 233,79 |
Склад 12
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 130 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,20 |
| от 5 | 231,84 |
| от 50 | 218,19 |
Описание
Микроконтроллер ATTINY45-20PU от Microchip выполнен в корпусе PDIP-8 для монтажа в отверстия. Работает в расширенном температурном диапазоне от -40 до +85 °C, поставляется в тубусе по 50 штук. Подходит для встраиваемых систем управления, бытовой электроники и простых устройств автоматизации.
Технические характеристики
| Тип | Микроконтроллер |
| Сердечник | AVR 8-bit RISC |
| Контактов | PB0-PB5 |
| SRAM | 256 Bytes |
| Usart | USI (Universal Serial Interface) |
| EEPROM | 256 Bytes |
| Серия | ATtiny25/45/85 |
| Таймеры | 8-bit timer/counter with PWM, 8-bit high speed timer/counter |
| Вес | 1.35 |
| Gnd pin | 4 |
| В упаковке | TUBE, 50 шт. |
| Корпус | PDIP-8 |
| Vcc pin | 8 |
| Adc gain | 1x, 20x |
| Линии ввода-вывода | 6 |
| Тип монтажа | сквозное отверстие |
| Reset pin | PB5 |
| Рабочая температура | -40…+85 |
| Интерфейсы | SPI, USI |
| Описание | 8-bit AVR Microcontroller with 4K Bytes In-System Programmable Flash |
| Артикул | ATTINY45-20PU |
| Power modes | Idle, ADC Noise Reduction, Power-down |
| Класс скорости | 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V |
| Память SRAM | 256 bytes |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.7V |
| Каналы АЦП | 4 single-ended, 2 differential with gain |
| Флэш-память | 4K bytes |
| Instructions | 120 |
| Производитель | Atmel |
| Каналы ШИМ | 2 |
| Память EEPROM | 256 bytes |
| Макс. частота | 20MHz |
| Voltage 20mhz | 4.5V - 5.5V |
| Active current | 300uA @ 1MHz, 1.8V |
| Разрешение АЦП | 10-bit |
| Сброс при включении | enhanced |
| Сторожевой таймер | programmable with separate oscillator |
| Интерфейс отладки | debugWIRE |
| Выносливость Flash | 10000 write/erase cycles |
| Ресурс EEPROM | 100000 write/erase cycles |
| Analog comparator | Да |
| Рабочее напряжение | 2.7 - 5.5V |
| Темп. диапазон | -40°C to +85°C |
| Power down current | 0.1uA @ 1.8V |
| Power saving modes | Idle, ADC Noise Reduction, Power-down |
| Timer counter 8bit | 2 |
| Детекция провалов напр. | programmable |
| Внутр. генератор | calibrated |
| Program memory flash | 4KB |
| Programming interface | SPI In-System Programmable |
| Разрядность | 8 |
| Power down current 1.8v | 0.1μA |
| Active current 1mhz 1.8v | 300μA |
| Adc channels differential | 2 pairs |
| Adc channels single ended | 4 |
| General purpose registers | 32 x 8 |
| Max frequency voltage condition | 4.5-5.5V |
| Тактовая частота, МГц | 20 |
| Частота, МГц | 20 |
