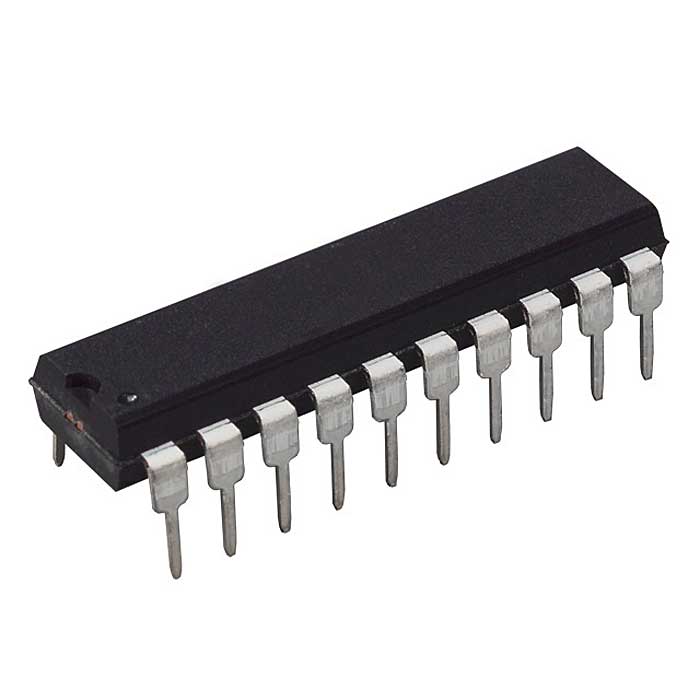

Микросхема ATtiny2313A-PU
У поставщика
У поставщиков
7 011 шт.
Норм. уп.: 5
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 365,09 |
| от 4 | 359,64 |
| от 8 | 356,91 |
| от 15 | 354,19 |
Цены поставщиков
Склад 13
В наличии:4 348 шт
Срок поставки: до недели
Норм. уп.: 18
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 292,82 |
| от 36 | 278,37 |
| от 72 | 268,70 |
| от 126 | 260,19 |
| от 252 | 254,43 |
Склад 12
В наличии:1 763 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 140 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,15 |
| от 5 | 216,32 |
| от 50 | 203,33 |
Склад 15
В наличии:900 шт
Срок поставки: до 15 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 229,87 |
Описание
Микроконтроллер ATtiny2313A-PU от Microchip — 8-битное устройство на базе ядра AVR серии tinyAVR. Выполнен в корпусе PDIP-20 для монтажа в отверстия, поддерживает интерфейсы I2C, SPI и USART. Работает в диапазоне температур от -40 до +85 °C. Подходит для задач промышленной автоматики и встраиваемых систем.
Технические характеристики
| SPI | Да |
| Тип | Микроконтроллер 8 бит серии tinyAVR |
| Usi | Да |
| Сердечник | AVR, серия процессора - tinyAVR |
| Контактов | 20 |
| SRAM | 128B |
| Usart | Да |
| EEPROM | 128B |
| Таймеры | 1x8-bit, 1x16-bit |
| Вес | 2.57 |
| В упаковке | TUBE, 18 шт. |
| Корпус | PDIP-20 |
| I o pins | 18 |
| Линии ввода-вывода | 18 |
| Тип монтажа | THT |
| Debugwire | Да |
| Интерфейс | I2C, SPI, USART, USI |
| Max speed | 20 MHz |
| Размер SRAM | 128B |
| Рабочая температура | -40…+85 |
| Интерфейсы | USI, Full-duplex USART, SPI |
| Объем EEPROM | 128B |
| Артикул | ATtiny2313A-PU |
| Архитектура | 8-bit AVR RISC |
| Флэш-память | 2KB |
| Каналы ШИМ | 4 |
| Speed grades | 0-4MHz @ 1.8-5.5V; 0-10MHz @ 2.7-5.5V; 0-20MHz @ 4.5-5.5V |
| Device family | ATtiny2313A/4313 |
| Max throughput | 20 MIPS at 20 MHz |
| Сброс при включении | Да |
| Сторожевой таймер | Да |
| Интерфейс отладки | debugWIRE |
| Выносливость Flash | 10,000 write/erase cycles |
| Instruction set | 120 instructions, most single clock cycle |
| Ресурс EEPROM | 100,000 write/erase cycles |
| Analog comparator | Да |
| Interrupt sources | внешний, Internal |
| Maximum frequency | 20MHz |
| Рабочее напряжение | 1.8-5.5V |
| Темп. диапазон | -40°C to +85°C |
| Maximum throughput | 20 MIPS at 20MHz |
| Power saving modes | Idle, Power-down, Standby |
| Детекция провалов напр. | Да |
| Program memory size | 2KB |
| Program memory type | In-System Self-Programmable Flash |
| Supply current idle | 24 µA at 1.8V and 1MHz |
| Package alternatives | 20-pin PDIP, 20-pin SOIC, 20-pad MLF/VQFN |
| Programming interface | In-System Programmable via SPI port |
| Supply current active | 190 µA at 1.8V and 1MHz |
| Fully static operation | Да |
| Power consumption idle | 24 µA at 1.8V, 1MHz |
| Разрядность | 8 |
| Power consumption active | 190 µA at 1.8V, 1MHz |
| General purpose registers | 32 x 8-bit |
| Supply current power down | 0.1 µA at 1.8V and +25°C |
| Power consumption power down | 0.1 µA at 1.8V, 25°C |
| Internal calibrated oscillator | Да |
| Programming lock for flash and eeprom | Да |
| Тактовая частота, МГц | 20 |
