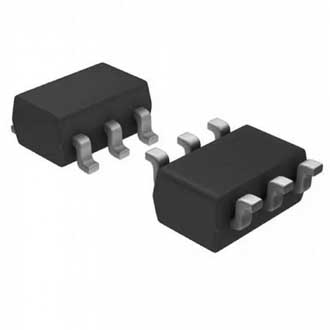

Микросхема ATTINY10-TSHR
У поставщика
У поставщиков
21 376 шт.
Норм. уп.: 25
Цены поставщиков
Склад 14
В наличии:17 565 шт.
Срок поставки: до 7 дн.
Норм. уп.: 4500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 4 500 | 50,21 |
Склад 13
В наличии:1 976 шт
Срок поставки: до недели
Норм. уп.: 4500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 56,67 |
| от 67 | 52,54 |
| от 134 | 49,27 |
| от 267 | 46,40 |
| от 534 | 44,47 |
Склад 15
В наличии:1 000 шт
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 25 | 50,09 |
Склад 12
В наличии:835 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 520 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 25 | 59,00 |
| от 250 | 54,92 |
Описание
Микроконтроллер ATtiny10 от Microchip — 8-битное решение на ядре AVR в миниатюрном корпусе SOT-23-6. Работает в диапазоне температур от -40 до +85 °C, поддерживает внутрисхемное программирование (ISP). Подходит для компактных устройств бытовой электроники и простых задач промышленной автоматики.
Технические характеристики
| Adc | 4-channel, 8-bit (ATtiny5/10 only) |
| Тип | Микроконтроллер 8 бит серии ATtiny10 |
| Сердечник | AVR, серия процессора - tinyAVR |
| SRAM | 32 bytes |
| Reset | Enhanced Power-on Reset Circuit |
| Серия | ATtiny4/5/9/10 |
| Вес | 0.03 |
| В упаковке | REEL, 4500 шт. |
| Корпус | SOT-23-6 |
| Линии ввода-вывода | 4 |
| Тип монтажа | SMD |
| Интерфейс | ISP |
| Рабочая температура | -40…+85 |
| Oscillator | Internal Calibrated |
| Throughput | up to 12 MIPS at 12 MHz |
| Режимы сна | Idle, ADC Noise Reduction, Power-down |
| Класс скорости | 0 - 4 MHz @ 1.8 - 5.5V; 0 - 8 MHz @ 2.7 - 5.5V; 0 - 12 MHz @ 4.5 - 5.5V |
| Timer width | 16-bit |
| Каналы АЦП | 4 |
| Архитектура | AVR enhanced RISC |
| Флэш-память | 1024 bytes |
| Производитель | Atmel |
| Каналы ШИМ | 2 |
| Speed grades | 0-4 MHz @1.8-5.5V, 0-8 MHz @2.7-5.5V, 0-12 MHz @4.5-5.5V |
| Макс. частота | 12 MHz |
| Timer counter | One 16-bit with prescaler and two PWM channels |
| Touch sensing | QTouch Library Support (1 channel) |
| Диапазон напряжений | 1.8V to 5.5V |
| Разрешение АЦП | 8-bit |
| Сохранение данных | 20 years at 85°C / 100 years at 25°C |
| Max throughput | 12 MIPS at 12 MHz |
| Сторожевой таймер | Да |
| Digital io pins | 4 |
| Выносливость Flash | 10,000 write/erase cycles |
| Cpu architecture | 8-bit AVR RISC |
| Analog comparator | Да |
| Idle mode current | 25µA at 1MHz and 1.8V |
| Instruction count | 54 |
| Interrupt sources | external and internal |
| Рабочее напряжение | 1.8 - 5.5V |
| Темп. диапазон | Industrial and Extended |
| Power down current | <0.1 µA at 1.8V |
| Active mode current | 200µA at 1MHz and 1.8V |
| Детекция провалов напр. | yes (programmable supply voltage level monitor) |
| Внутр. генератор | yes (calibrated) |
| Programming voltage | 5V |
| In system programmable | Yes (at 5V only) |
| Number of instructions | 54 |
| Operating current idle | 25 µA at 1 MHz, 1.8V |
| Supply voltage monitor | Programmable with interrupt and reset |
| Qtouch capacitive touch | 1 channel |
| Flash write erase cycles | 10000 |
| Operating current active | 200 µA at 1 MHz, 1.8V |
| General purpose registers | 16 x 8 |
| Диап. раб. темп. | Industrial (-40°C to +85°C) and Extended |
