Микроконтроллер AVR 8K-Флэш-память/1K-ОЗУ/512-ППЗУ + 8x10 АЦП
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
75 шт.
Норм. уп.: 3
Цены поставщиков
Склад 13
В наличии:64 шт
Срок поставки: до недели
Норм. уп.: 14
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 496,75 |
| от 5 | 469,41 |
| от 10 | 447,13 |
| от 28 | 430,57 |
| от 42 | 418,26 |
Склад 12
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 521,31 |
| от 3 | 521,31 |
Описание
Микроконтроллер AVR от Microchip (ранее Atmel) с пониженным энергопотреблением. Оснащён 8 Кбайт Flash-памяти, 1 Кбайт ОЗУ и 512 байт EEPROM. Встроенный 8-канальный 10-разрядный АЦП упрощает сбор аналоговых данных. Подходит для встраиваемых систем, автоматизации и устройств с батарейным питанием.
Технические характеристики
| Сердечник | AVR 8-bit |
| SRAM | 1KB |
| Reset | Power-on Reset |
| EEPROM | 512B |
| Таймеры | two 8-bit, one 16-bit |

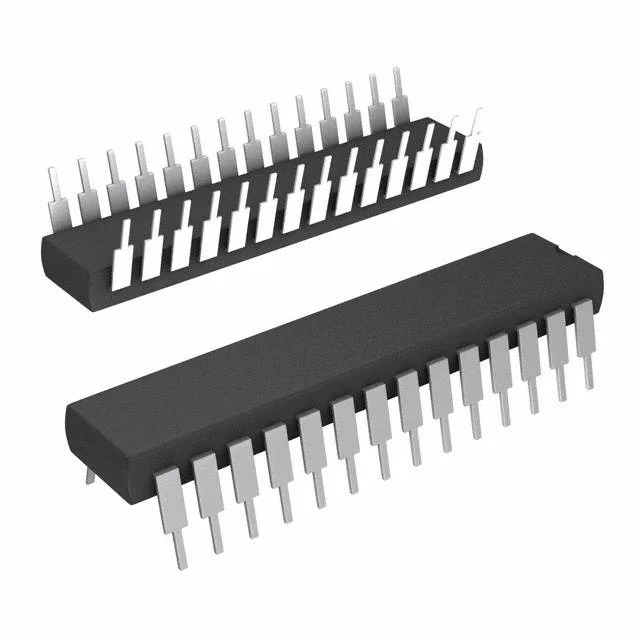

| Корпус | 28-lead PDIP |
| Линии ввода-вывода | 23 |
| Тип монтажа | Выводной |
| Выводы GPIO | 23 |
| Кол-во выводов | 28 |
| Registers | 32 x 8 general purpose working registers |
| Интерфейсы | USART, SPI, TWI (I2C) |
| Multiplier | On-chip 2-cycle multiplier |
| Oscillator | Internal Calibrated RC Oscillator |
| Технология | CMOS |
| Throughput | 16 MIPS at 16 MHz |
| Артикул | ATMEGA8L-8PU |
| Режимы сна | idle, adc noise reduction, power-save, power-down, standby |
| Класс скорости | 0 - 8 MHz |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.7V |
| Каналы АЦП | 6 |
| Архитектура | AVR RISC |
| Ток покоя | 1.0mA |
| Флэш-память | 8KB |
| Каналы ШИМ | 3 |
| Макс. частота | 8MHz |
| Разрешение АЦП | 10-bit |
| Ток актив. | 3.6mA |
| Max throughput | Up to 16 MIPS at 16 MHz |
| Сброс при включении | Да |
| Память программ | 8K Bytes In-System Self-Programmable Flash |
| Сторожевой таймер | Да |
| Instruction set | 130 instructions |
| Ресурс EEPROM | 100000 write/erase cycles |
| Programming lock | Programming Lock for Software Security |
| Analog comparator | Да |
| Boot code section | Optional Boot Code Section with Independent Lock Bits, True Read-While-Write Operation |
| Рабочее напряжение | 2.7V - 5.5V |
| Темп. диапазон | -40°C to 85°C |
| Ток при выключении питания | 0.5µA |
| Детекция провалов напр. | programmable |
| Oscillator internal | calibrated RC oscillator |
| Idle power consumption | 1.0 mA at 4 MHz, 3V, 25°C |
| Разрядность | 8 |
| Тип упаковки | Tube (туба) |
| Active power consumption | 3.6 mA at 4 MHz, 3V, 25°C |
| Program memory endurance | 10000 write/erase cycles |
| Power down power consumption | 0.5 µA at 4 MHz, 3V, 25°C |
| Описание (англ.) | AVR 8K-Flash/1K-RAM/512-EEPROM + 8x10 ADC |
| Рабочая температура | Ind |
| Тактовая частота, МГц | 8 |
