8-битный микроконтроллер 8kB Flash 0.5kB
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
181 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:181 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 731,48 |
| от 20 | 700,12 |
| от 30 | 679,14 |
| от 60 | 660,70 |
| от 110 | 648,22 |
Описание
8-битный микроконтроллер Microchip (ранее Atmel) на ядре AVR. Оснащён 8 кБ флеш-памяти и 0,5 кБ ОЗУ, работает на частоте до 16 МГц. Предназначен для встраиваемых систем управления, автоматизации и измерительных устройств, поддерживает последовательные интерфейсы SPI, UART и I²C.
Технические характеристики
| Сердечник | AVR 8-bit RISC |
| SRAM | 512B |
| Speed | 0-16 MHz |
| EEPROM | 512B |
| Корпус | 40-pin PDIP |

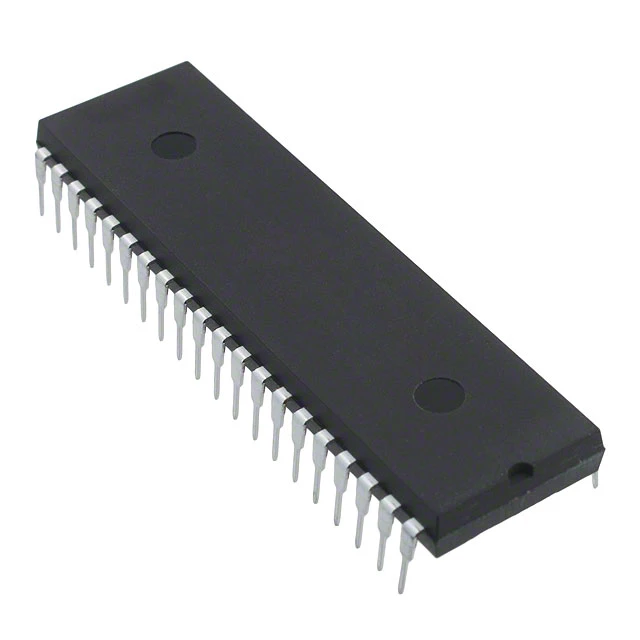

| Variant | ATmega8535-16PU |
| Packages | 40-pin PDIP, 44-lead TQFP, 44-lead PLCC, 44-pad QFN/MLF |
| Линии ввода-вывода | 32 |
| Тип монтажа | Выводной |
| I/o lines | 32 |
| Sram size | 512 Bytes |
| Flash size | 8K Bytes |
| Интерфейсы | Two-wire Serial, USART, SPI |
| Multiplier | On-chip 2-cycle |
| Eeprom size | 512 Bytes |
| Описание | 8-bit AVR Microcontroller |
| Артикул | ATmega8535 |
| Режимы сна | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Класс скорости | 0 to 16 MHz |
| 8-битные таймеры | 2 |
| Adc channels | 8 |
| Каналы АЦП | 8 |
| Флэш-память | 8kB |
| Instructions | 130 |
| Производитель | Atmel |
| Каналы ШИМ | 4 |
| Таймеры 16 бит | 1 |
| Adc resolution | 10-bit |
| Разрешение АЦП | 10-bit |
| Max throughput | 16 MIPS at 16 MHz |
| Сброс при включении | Да |
| Сторожевой таймер | Programmable with Separate On-chip Oscillator |
| Выносливость Flash | 10000 Write/Erase Cycles |
| Ресурс EEPROM | 100000 Write/Erase Cycles |
| Programming lock | Yes for Software Security |
| Read while write | Да |
| Analog comparator | Да |
| Boot code section | Optional with Independent Lock Bits |
| Interrupt sources | внешний, Internal |
| Рабочее напряжение | 4.5V to 5.5V |
| Real time counter | Yes with Separate Oscillator |
| Packages available | 40-pin PDIP, 44-lead TQFP, 44-lead PLCC, 44-pad QFN/MLF |
| Детекция провалов напр. | Programmable |
| Внутр. генератор | Calibrated RC |
| Напряжение, В | 4,5 |
| Adc programmable gain | 1x, 10x, 200x |
| In system programming | Да |
| Speed grade l variant | 0 to 8 MHz |
| Тип упаковки | Tube (туба) |
| Adc differential channels | 7 |
| Adc single ended channels | 8 |
| General purpose registers | 32 x 8 |
| Operating voltage l variant | 2.7V to 5.5V |
| Описание (англ.) | AVR 8K-Flash/512-RAM/512-EEPROM + 8x10 ADC, Lead Pb free |
| Рабочая температура | Ind |
