Микроконтроллер AVR 4K-Флэш-память/512-ОЗУ/256-ЭППЗУ+8x10 АЦП, электропитание 2,7...5,5В
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
44 шт.
Норм. уп.: 14
Цены поставщиков
Склад 13
В наличии:44 шт
Срок поставки: до недели
Норм. уп.: 14
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 200,61 |
| от 4 | 197,40 |
| от 8 | 193,12 |
| от 14 | 186,75 |
| от 42 | 176,77 |
Описание
Микроконтроллер AVR от Microchip (ранее Atmel) с пониженным энергопотреблением. Оснащён 4 Кбайт Flash-памяти, 512 байт ОЗУ и 256 байт EEPROM. Поддерживает напряжение питания от 2,7 до 5,5 В и включает 8-канальный 10-разрядный АЦП. Предназначен для встраиваемых систем, где важна энергоэффективность и работа при низком напряжении.
Технические характеристики
| I2c | Byte-oriented 2-wire serial interface |
| SPI | Master/slave |
| SRAM | 512/1K/1K bytes |
| Usart | 1 |
| EEPROM | 256/512/512 bytes |
| Серия | ATmega48/88/168 |
| Корпус | 28-pin PDIP |
| Линии ввода-вывода | 23 |
| Max mips | 20 MIPS at 20MHz |
| Тип монтажа | Выводной |
| Multiplier | On-chip 2-cycle multiplier |
| Timer 8bit | 2 |
| Описание | AVR 8-bit Microcontroller |

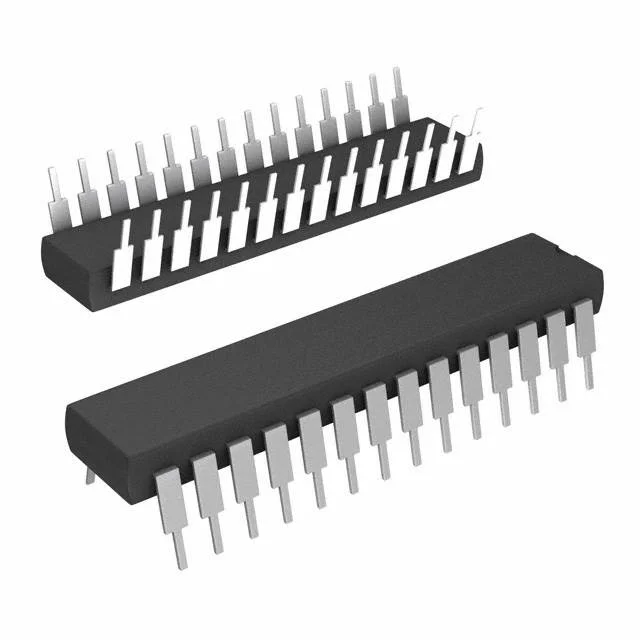

| Артикул | ATMEGA48V-10PU |
| Режимы сна | Idle, ADC noise reduction, power-save, power-down, standby |
| Timer 16bit | 1 |
| Архитектура | Advanced RISC |
| Debug system | DebugWIRE on-chip |
| Флэш-память | 4/8/16 Kbytes |
| Производитель | Atmel |
| Каналы ШИМ | 6 |
| Макс. частота | 20MHz |
| Speed grade v | 0-4MHz @ 1.8V-5.5V, 0-10MHz @ 2.7V-5.5V |
| Sram atmega48 | 512 bytes |
| Sram atmega88 | 1 Kbyte |
| Разрешение АЦП | 10-bit |
| Сохранение данных | 20 years at 85°C, 100 years at 25°C |
| Сброс при включении | Да |
| Qtouch support | Да |
| Sram atmega168 | 1 Kbyte |
| Сторожевой таймер | Programmable with separate on-chip oscillator |
| Eeprom atmega48 | 256 bytes |
| Eeprom atmega88 | 512 bytes |
| Speed grade std | 0-10MHz @ 2.7V-5.5V, 0-20MHz @ 4.5V-5.5V |
| Eeprom atmega168 | 512 bytes |
| Programming lock | For software security |
| Adc channels pdip | 6 |
| Analog comparator | 1 |
| Boot code section | Optional with independent lock bits |
| Instruction count | 131 |
| Real time counter | With separate oscillator |
| Детекция провалов напр. | Programmable |
| Внутр. генератор | Calibrated |
| Adc channels tqfp qfn | 8 |
| Flash memory atmega48 | 4 Kbytes |
| Flash memory atmega88 | 8 Kbytes |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.8V |
| Qtouch sense channels | 64 |
| Макс. диапазон температур | 85°C |
| Мин. диапазон температур | -40°C |
| Flash memory atmega168 | 16 Kbytes |
| Power down current 1 8v | 0.1µA |
| Тип упаковки | Tube (туба) |
| Active current 1mhz 1 8v | 250µA |
| Flash write erase cycles | 10,000 |
| Active current 32khz 1 8v | 15µA |
| Eeprom write erase cycles | 100,000 |
| General purpose registers | 32 x 8-bit |
| Operating voltage variant v | 1.8V - 5.5V |
| Описание (англ.) | MCU 8-BIT AVR 4KB FLASH 2.5/3.3/5V |
| Operating voltage variant std | 2.7V - 5.5V |
| Рабочая температура | Ind |
