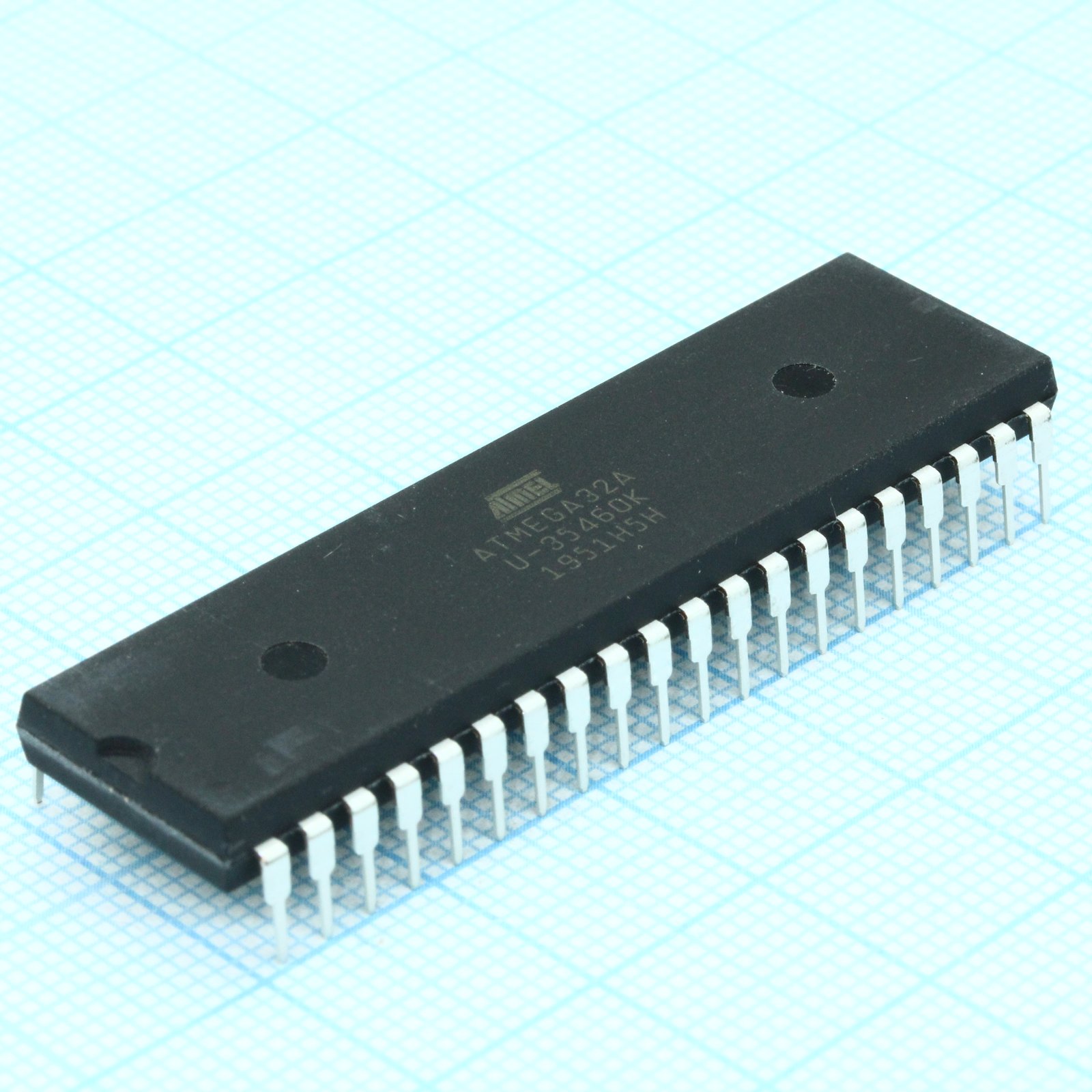

МИКРОСХЕМЫ ATMEGA32A-PU, микроконтроллер Microchip, 8 bit, EEPROM 1кБ, SRAM 2кБ, Flash 32кБ, корпус PDIP-40
У поставщика
ПроизводительMicrochip
КатегорияМикроконтроллеры STM
У поставщиков
2 167 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:892 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 464,60 |
| от 20 | 443,29 |
| от 40 | 429,04 |
| от 80 | 416,50 |
| от 160 | 408,02 |
Склад 15
В наличии:665 шт
Срок поставки: до 10 дн.
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 | 385,73 |
Склад 12
В наличии:610 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 69 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 610,65 |
| от 5 | 435,74 |
| от 50 | 410,10 |
Описание
Микроконтроллер ATMEGA32A-PU от Microchip — 8-битное устройство на базе архитектуры AVR. Оснащён флеш-памятью 32 кБ, статической памятью 2 кБ и EEPROM 1 кБ. Выполнен в корпусе PDIP-40, что удобно для макетирования и встраиваемых систем. Подходит для задач автоматизации, управления периферией и проектов, требующих низкого энергопотребления.
Технические характеристики
| Adc | 8-channel, 10-bit ADC |
| Часы реального времени | Real Time Counter with Separate Oscillator |
| SPI | Master/Slave SPI Serial Interface |
| Twi | Byte-oriented Two-wire Serial Interface |
| Jtag | IEEE std. 1149.1 Compliant Interface, Boundary-scan, On-chip Debug Support, Programming of Flash/EEPROM/Fuses/Lock Bits |
| SRAM | 2Kbytes |
| Usart | Programmable Serial USART |
| EEPROM | 1024Bytes |
| Таймеры | 2x8-bit, 1x16-bit |
| Тип | AVR |
| Ток, А | 200 мА |
| Корпус | PDIP-40 |
| Линии ввода-вывода | 32 programmable I/O lines |
| Тип монтажа | Выводной |
| Watchdog | Programmable Watchdog Timer with Separate On-chip Oscillator |
| Выводы GPIO | 32 |
| Registers | 32 x 8 general purpose working registers |
| Размер SRAM | 2KB |
| Размер флеш-памяти | 32KB |
| Multiplier | On-chip 2-cycle multiplier |
| Throughput | Up to 16MIPS at 16MHz |
| Объем EEPROM | 1KB |
| Режимы сна | Six Sleep Modes: Idle, ADC Noise Reduction, Power-save, Power-down, Standby and Extended Standby |
| Класс скорости | 0 - 16MHz |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.7V |
| Каналы АЦП | 8 single-ended, 7 differential (TQFP only) |
| Архитектура | AVR 8-bit RISC |
| Boot section | Optional Boot Code Section with Independent Lock Bits |
| Ток покоя | 0.2mA |
| Флэш-память | 32Kbytes In-System Self-Programmable Flash |
| Instructions | 131 powerful instructions, most single-clock cycle execution |
| Каналы ШИМ | 4 |
| Макс. частота | 16MHz |
| Interface spi | Да |
| Interface twi | Да |
| Разрешение АЦП | 10-bit |
| Ток актив. | 0.6mA |
| Сохранение данных | 20 years at 85°C / 100 years at 25°C |
| Interface jtag | Да |
| Сброс при включении | Да |
| Частота | 16 МГц |
| Выносливость Flash | 10,000 write/erase cycles |
| Interface usart | Да |
| Ресурс EEPROM | 100,000 write/erase cycles |
| Programming lock | Programming Lock for Software Security |
| Read while write | True Read-While-Write Operation |
| Analog comparator | On-chip Analog Comparator |
| Interrupt sources | External and Internal Interrupt Sources |
| Рабочее напряжение | 2.7V - 5.5V |
| Темп. диапазон | 85°C (data retention) / 25°C (typical) |
| Ток при выключении питания | <1µA |
| Детекция провалов напр. | Programmable Brown-out Detection |
| Внутр. генератор | Internal Calibrated RC Oscillator |
| Напряжение, В | 5 В |
| Adc differential gain | 2 Differential Channels with Programmable Gain at 1x, 10x, or 200x |
| Power consumption idle | 0.2mA at 1MHz, 3V, 25°C |
| Разрядность | 8 |
| Power consumption active | 0.6mA at 1MHz, 3V, 25°C |
| Adc differential channels | 7 in TQFP package only |
| Adc single ended channels | 8 |
| Power consumption power down | <1µA |
| Power consumption test conditions | 1MHz, 3V, 25°C |
| Тактовая частота, МГц | 16 |
