Микроконтроллер 8-Бит, AVR, 20МГц, 32КБ Flash
У поставщика
ПроизводительMicrochip
КатегорияМикроконтроллеры прочие
У поставщиков
2 185 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт233,15 ₽
Сумма1 165,75 ₽
+ доплата 490,00 ₽
В наличии1 995 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 37 — 221,18 ₽ (−5%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии190 шт
от 160 штюрлицам и ИП
продаётся от 160 штпри 160 — 176,80 ₽
Заказ со склада «Склад 13» с этой позицией — 1 165,75 ₽. До заказа без доплаты не хватает 16 134,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 165,75 ₽
Описание

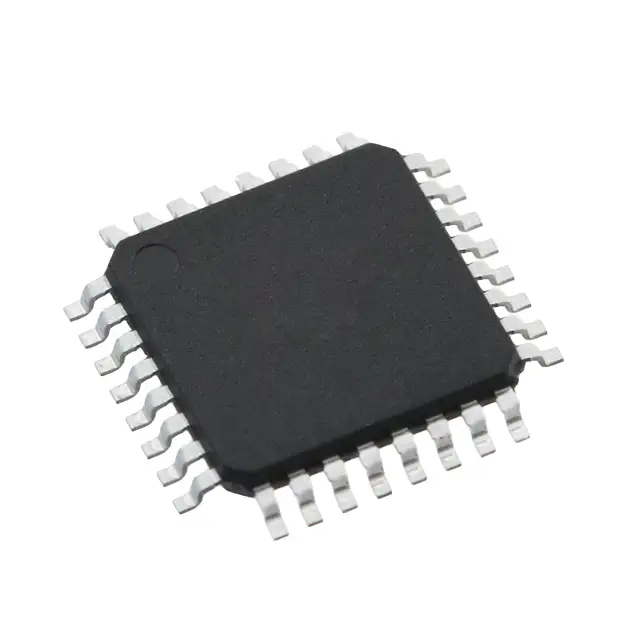

Микроконтроллер 8-бит AVR от Microchip. Работает на частоте 20 МГц, оснащён 32 КБ флеш-памяти и выпускается в компактном корпусе TQFP32. Предназначен для промышленной автоматики и встраиваемых систем.
Технические характеристики
| I2c | Byte-oriented 2-wire Serial Interface (Philips I2C compatible) |
| SPI | Master/Slave SPI Serial Interface |
| SRAM | 2KB |
| Usart | Programmable Serial USART |
| EEPROM | 1KB |
| Семейство | ATmega AVR 8-Bit Microcontroller |
| Таймеры | Two 8-bit Timer/Counters, One 16-bit Timer/Counter |
| Корпус | 32-lead TQFP |
| Линии ввода-вывода | 23 |
| Тип монтажа | SMD |
| Множитель | встроенный 2-цикловый |
| Артикул | ATmega328-AU |
| Режимы сна | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Класс скорости | 0-4MHz@1.8-5.5V, 0-10MHz@2.7-5.5V, 0-20MHz@4.5-5.5V |
| 8-битные таймеры | 2 |
| Каналы АЦП | 8 |
| Архитектура | Advanced RISC |
| Флэш-память | 32KB |
| Инструкции | 131 |
| Производитель | Atmel |
| Каналы ШИМ | 6 |
| Таймеры 16 бит | 1 |
| Макс. частота | 20MHz |
| Шаг выводов корпуса | 0.8mm (typical for 32-TQFP) |
| Разрешение АЦП | 10-бит |
| Сохранение данных | 20 years at 85°C, 100 years at 25°C |
| Макс. пропускная способность | 20 MIPS at 20MHz |
| Кол-во выводов | 32 |
| Сброс при включении | Да |
| Поддержка QTouch | Atmel QTouch library support, up to 64 sense channels |
| Сторожевой таймер | Yes, programmable with separate on-chip oscillator |
| Digital io lines | 23 |
| Блокировка программирования | For Software Security |
| Чтение во время записи | Да |
| Аналоговый компаратор | Yes, on-chip |
| Секция загрузочного кода | опционально с независимыми битами блокировки |
| Источники прерываний | наружный и внутренний |
| Рабочее напряжение | 1.8V - 5.5V |
| Счётчик реального времени | с отдельным генератором |
| Темп. диапазон | -40C to 85C |
| Размеры упаковки | 7x7mm (typical for 32-TQFP) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Ток в активном режиме | 0.2mA at 1MHz, 1.8V, 25C |
| Детекция провалов напр. | Программируемый |
| Внутр. генератор | Yes, calibrated |
| Pin change interrupt | Да |
| Внутрисистемное программирование | Yes, by On-chip Boot Program |
| Ток потребления активный | 0.2mA at 1MHz, 1.8V, 25°C |
| Макс. диапазон температур | 85°C |
| Мин. диапазон температур | -40°C |
| Разрядность | 8 |
| Диап. раб. напр. | 1.8V - 5.5V |
| Ток в режиме выключения | 0.1uA |
| Ток режима энергосбережения | 0.75uA (including 32kHz RTC) |
| Тип упаковки | Palette (палетта) |
| Активный ток, 1 МГц, 1.8 В | 0.2mA |
| Циклы записи/стирания Flash | 10000 |
| Циклы записи/стирания EEPROM | 100000 |
| Регистры общего назначения | 32 x 8 |
| Ток питания в выключенном состоянии | 0.1µA at 1MHz, 1.8V, 25°C |
| Ток питания энергосбережения | 0.75µA at 1MHz, 1.8V, 25°C |
| Current power down 1mhz 1.8v | 0.1µA |
| Current power save 1mhz 1.8v | 0.75µA |
| Описание (англ.) | MCU 8BIT 32KB FLASH |
| Рабочая температура | -40°C ~ 85°C |
| Тактовая частота, МГц | 20 |
