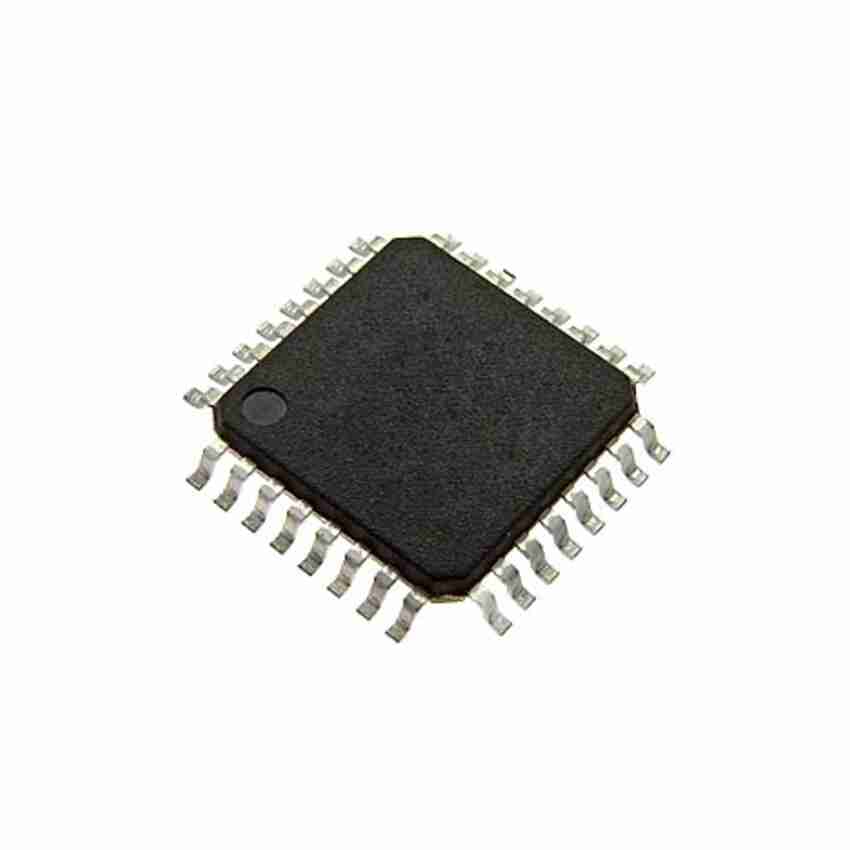

Микросхема ATMEGA168PB-AUR
У поставщика
У поставщиков
300 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:300 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 167,07 |
| от 9 | 164,62 |
| от 17 | 161,49 |
| от 34 | 157,17 |
| от 68 | 151,37 |
Описание
Микросхема ATMEGA168PB-AUR от Microchip — 8-битный AVR-микроконтроллер с 16 КБ флеш-памяти и 1 КБ SRAM. Работает при напряжении от 1,8 до 5,5 В, имеет 27 выводов GPIO и 8 каналов АЦП с разрешением 10 бит. Корпус — 32-контактный TQFP или VFQFN для поверхностного монтажа. Подходит для промышленной автоматики, систем управления и встраиваемых устройств.
Технические характеристики
| I2c | 1 |
| Spi | 1 |
| Bod | Programmable brown-out detection |
| Por | Power-On Reset |
| Часы реального времени | Yes with separate oscillator |
| Rww | True Read-While-Write operation |
| SPI | Master/Slave Serial Interface |
| Twi | Byte-oriented Two-Wire serial Interface, Philips I2C compatible |
| Gpio | 27 |
| SRAM | 1KBytes |
| Usart | 1 |
| Usart | Programmable serial USART with start-of-frame detection |
| Timers | 3 |
| EEPROM | 512Bytes |
| Серия | ATmega48PB/88PB/168PB |
| Выводы ввода/вывода | 27 |
| Корпус | 32-pin TQFP, VFQFN |
| Напряжение, В | 1,8 |
| Тип монтажа | SMD |
| Sram size | 1 Kbytes |
| Выводы GPIO | 27 |
| Flash size | 16 Kbytes |
| Multiplier | On-chip 2-cycle |
| Sram bytes | 1024 |
| Eeprom size | 512 bytes |
| Описание | AVR Microcontroller with Core Independent Peripherals and PicoPower technology |
| Режимы сна | Idle, ADC Noise Reduction, Power-Save, Power-Down, Standby, Extended Standby |
| Adc channels | 6 |
| Каналы АЦП | 8 |
| Архитектура | 8-bit AVR enhanced RISC |
| Eeprom bytes | 512 |
| Флэш-память | 16KBytes |
| Instructions | 131 |
| Mips per mhz | 1MIPS/MHz |
| Каналы ШИМ | 6 |
| Speed grades | 0-4MHz at 1.8-5.5V, 0-10MHz at 2.7-5.5V, 0-20MHz at 4.5-5.5V |
| Макс. частота | 20MHz |
| Макс. частота | 20MHz |
| Speed grade 1 | 0-4MHz at 1.8-5.5V |
| Speed grade 2 | 0-10MHz at 2.7-5.5V |
| Speed grade 3 | 0-20MHz at 4.5-5.5V |
| Adc resolution | 10 bit |
| Watchdog timer | 1 |
| Разрешение АЦП | 10-bit |
| Max throughput | 20MIPS |
| Qtouch support | Capacitive touch buttons, sliders and wheels |
| Sense channels | 64 |
| Сторожевой таймер | Programmable with separate on-chip oscillator |
| Programming lock | Yes for software security |
| Unique device id | Да |
| Analog comparator | On-chip |
| Boot code section | Optional with independent lock bits |
| Proximity sensing | Да |
| Темп. диапазон | -40°C to 105°C |
| Power saving modes | 6 |
| Data retention 25c | 100 years |
| Data retention 85c | 20 years |
| Flash memory bytes | 16384 |
| Current active mode | 0.35mA |
| Внутр. генератор | Calibrated |
| Qmatrix acquisition | Да |
| Timer counters 8bit | 2 |
| Timer counters 16bit | 1 |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.8V |
| Макс. диапазон температур | 105°C |
| Мин. диапазон температур | -40°C |
| Current power down mode | 0.23μA |
| Current power save mode | <1.4μA |
| Flash write erase cycles | 10000 |
| Write erase cycles flash | 10000 |
| Capacitive touch channels | 256 |
| Eeprom write erase cycles | 100000 |
| General purpose registers | 32 x 8 |
| Write erase cycles eeprom | 100000 |
| Active current 1mhz 1v8 25c | 0.35mA |
| Power down current 1mhz 1v8 25c | 0.23μA |
| Power save current 1mhz 1v8 25c | <1.4μA |
| Мощность, Вт | 6 |
