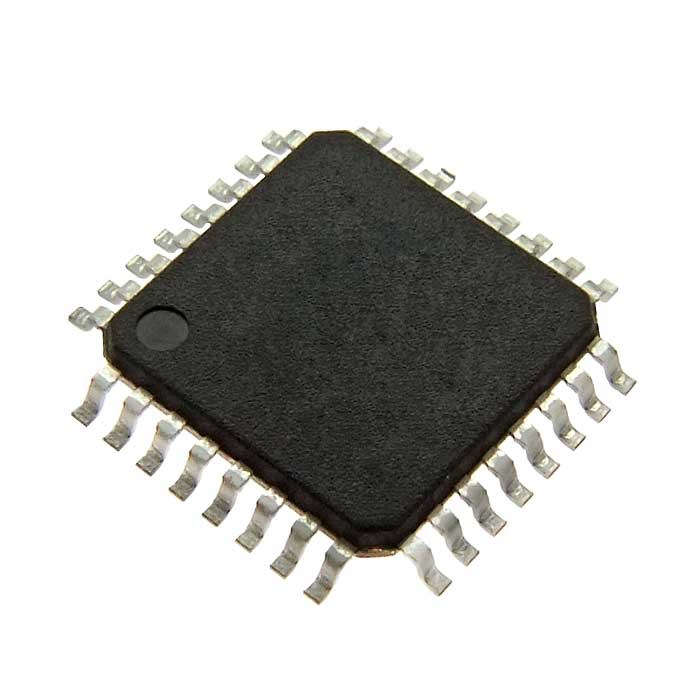

Микросхема ATmega168PA-AU
У поставщика
У поставщиков
32 896 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт170,92 ₽
дешевле всех
Сумма854,60 ₽
В наличии15 970 шт
только упаковками по 5 штюрлицам и ИП
Склад 13срок до недели
Цена за шт195,15 ₽
Сумма975,75 ₽
+ доплата 490,00 ₽
В наличии16 166 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 37 — 185,12 ₽ (−5%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии760 шт
от 160 штюрлицам и ИП
продаётся от 160 штпри 160 — 174,28 ₽
5 шт · Склад 15 · 854,60 ₽
Описание
Микроконтроллер ATmega168PA-AU от Microchip — 8-битное устройство на ядре AVR из серии megaAVR. Работает в диапазоне температур от -40 до +85 °C, поддерживает интерфейсы 2-Wire, SPI и USART, выпускается в корпусе TQFP-32 для поверхностного монтажа. Применяется в промышленной автоматике и встраиваемых системах управления.
Технические характеристики
| АЦП | 8-channel 10-bit in TQFP and QFN/MLF; 6-channel 10-bit in PDIP |
| Земля | Ground |
| I2c | Byte-oriented 2-wire Serial Interface (Philips I2C compatible) |
| Часы реального времени | Real Time Counter with Separate Oscillator |
| SPI | Master/Slave SPI Serial Interface |
| Тип | Микроконтроллер 8 бит серии ATmega168PA |
| Напряжение питания Vcc | Digital supply voltage |
| Adc6 | ADC input |
| Adc7 | ADC input |
| Aref | Analog reference |
| Avcc | Supply voltage pin for A/D Converter, PC3:0, and ADC7:6 |
| Сердечник | AVR, серия процессора - megaAVR |
| SRAM | 1KB |
| Шаг | 0.8mm (typical for TQFP-32) |
| Сброс | Power-on Reset and Programmable Brown-out Detection |
| Usart | Programmable Serial USART |
| EEPROM | 512 байт |
| Семейство | ATmega48P/88P/168P |
| Port b | 8-bit bi-directional I/O with internal pull-ups |
| Port c | 7-bit bi-directional I/O with internal pull-ups |
| Port d | 8-bit bi-directional I/O with internal pull-ups |
| Вес | 2.53 |
| В упаковке | TRAY, 250 шт. |
| Корпус | TQFP-32 |
| Особенности | Advanced RISC architecture, 131 instructions, 32x8 registers, 2-cycle multiplier, In-system self-programmable flash, Boot code section, QTouch library support, Real-time counter, Watchdog timer, Analog comparator, Six sleep modes, Power-on reset, Brown-out detection, Pin change interrupts |
| Линии ввода-вывода | 23 |
| Тип монтажа | SMD |
| Ревизия | 8025NS–AVR–11/2015 |
| Интерфейс | 2-проводный, SPI, USART |
| Pc6 reset | Reset input or I/O if RSTDISBL fuse programmed |
| Кол-во выводов | 32 |
| Рабочая температура | -40…+85 |
| Множитель | встроенный 2-цикловый |
| Генератор | Internal calibrated RC oscillator |
| Пропускная способность | 20 MIPS at 20 MHz |
| Режимы сна | Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby |
| Класс скорости | ATmega48P/88P/168PV: 0-4MHz @ 1.8-5.5V, 0-10MHz @ 2.7-5.5V; ATmega48P/88P/168P: 0-10MHz @ 2.7-5.5V, 0-20MHz @ 4.5-5.5V |
| Каналы АЦП | 8 |
| Архитектура | Advanced RISC |
| Флэш-память | 16KB |
| Каналы ШИМ | 6 |
| Активный ток | 0.3mA at 1MHz, 1.8V, 25°C |
| Разрешение АЦП | 10-бит |
| Сохранение данных | 20 years at 85°C / 100 years at 25°C |
| Поддержка QTouch | Capacitive touch buttons, sliders, wheels; QTouch and QMatrix; up to 64 sense channels |
| Таймеры-счетчики | два 8-бит, один 16-бит |
| Сторожевой таймер | Программируемый с отдельным встроенным генератором |
| Макс. класс скорости | 20MHz |
| Throughput mips | 20 MIPS at 20MHz |
| Interrupt wakeup | Interrupt and Wake-up on Pin Change |
| Блокировка программирования | Да |
| Счётчик таймера 8-бит | 2 |
| Аналоговый компаратор | На кристалле |
| Секция загрузочного кода | опционально с независимыми битами блокировки |
| Число инструкций | 131 |
| Источники прерываний | наружный и внутренний |
| Последовательные интерфейсы | USART, SPI, I2C |
| Темп. диапазон | -40°C to 85°C |
| Счётчик таймера 16-бит | 1 |
| Сохранение данных при 25 °C | 100 years |
| Сохранение данных при 85 °C | 20 years |
| Размеры упаковки | 7x7mm (typical for TQFP-32) |
| Ток в режиме пониженного питания | 0.1µA at 1MHz, 1.8V, 25°C |
| Ток энергосбережения | 0.8µA at 1MHz, 1.8V, 25°C (including 32kHz RTC) |
| Рабочее напряжение, В | 1.8 - 5.5V for ATmega48P/88P/168PV; 2.7 - 5.5V for ATmega48P/88P/168P |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.7V |
| Reference voltage aref | AREF |
| Supply voltage pin vcc | VCC digital |
| Разрядность | 8 |
| Supply voltage pin avcc | AVCC for ADC |
| Измерение температуры | Да |
| Циклы записи/стирания Flash | 10000 |
| Потребляемая мощность (актив.) | 0.3mA at 1MHz, 1.8V, 25°C |
| Циклы записи/стирания Flash | 10,000 |
| Циклы записи/стирания EEPROM | 100000 |
| Регистры общего назначения | 32 x 8 |
| Циклы записи/стирания EEPROM | 100,000 |
| Потребление в режиме выключения | 0.1µA |
| Потребляемая мощность в режиме энергосбережения | 0.8µA (including 32kHz RTC) |
| Тактовая частота, МГц | 20 |
